Qt Canvas Painter – Beispiel „Hello Widget“

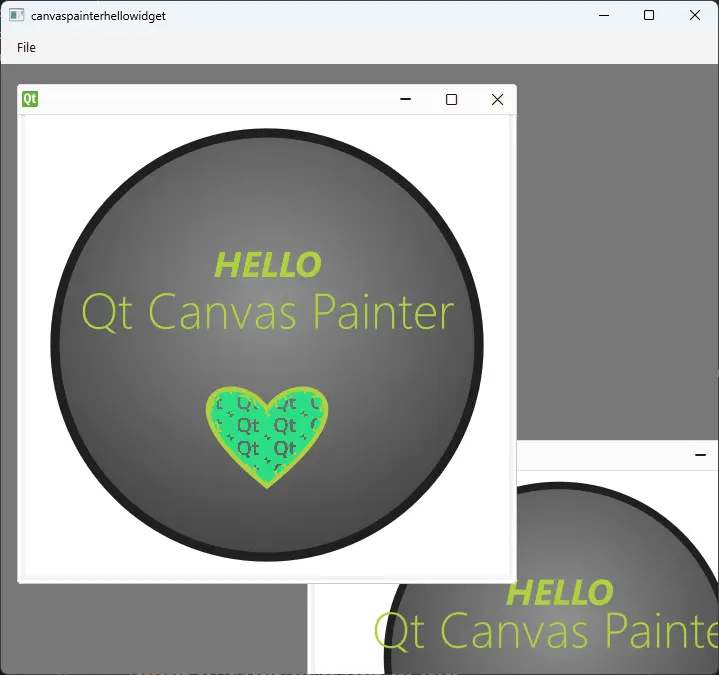

Das Beispiel implementiert eine Unterklasse von „ QCanvasPainterWidget “. Eine oder mehrere Instanzen dieses Widgets können dann in ein „ QMdiArea “ innerhalb von „ QMainWindow “ eingefügt werden.

QCanvasPainterWidget selbst leitet sich von ` QRhiWidget` ab und nutzt stets beschleunigtes 3D-Rendering über ` QRhi`.

Unterklassen von ` QCanvasPainterWidget ` sollten mindestens die Methode ` paint()` implementieren. In diesem Beispiel wird zudem ein Bild verwendet, das aus einer PNG-Datei geladen wird.

class CanvasWidget : public QCanvasPainterWidget
{
public:
    CanvasWidget();
    void initializeResources(QCanvasPainter *p) override;
    void paint(QCanvasPainter *p) override;
    void graphicsResourcesInvalidated() override;

private:
    QCanvasImage m_image;
};

Die Funktion `paint()` kann sofort mit dem Zeichnen unter Verwendung des Anbieters ` QCanvasPainter ` beginnen:

void CanvasWidget::paint(QCanvasPainter *p)
{
    const float size = std::min(width(), height());
    const float centerX = width() / 2;
    const float centerY = height() / 2;

    // Paint the background circle
    QCanvasRadialGradient gradient1(centerX, centerY - size * 0.1f, 0, size * 0.6f);
    gradient1.setStartColor(QColor(0x909090));
    gradient1.setEndColor(QColor(0x404040));
    p->beginPath();
    p->circle(QPointF(centerX, centerY), size * 0.46f);
    p->setFillStyle(gradient1);
    p->fill();
    p->setStrokeStyle(QColor(0x202020));
    p->setLineWidth(size * 0.02f);
    p->stroke();

Weitere Informationen zu den in diesem Beispiel verwendeten Funktionen finden Sie unter QCanvasPainter, QCanvasBrush, QCanvasRadialGradient, QCanvasImagePattern, QCanvasImage und QFont.

Das Bild wird als Muster zum Ausfüllen der Herzform verwendet:

    // Paint heart
    QCanvasImagePattern pattern(m_image, centerX, centerY, size * 0.08f, size * 0.05f);
    p->setFillStyle(pattern);

Wenn Ressourcen wie QCanvasImage und QCanvasOffscreenCanvas zum Einsatz kommen, werden diese in initializeResources() und graphicsResourcesInvalidated() verwaltet:

void CanvasWidget::initializeResources(QCanvasPainter *p)
{
    Q_ASSERT(m_image.isNull());
    const auto flags = QCanvasPainter::ImageFlag::Repeat | QCanvasPainter::ImageFlag::GenerateMipmaps;
    m_image = p->addImage(QImage(u":/qt-translucent.png"_s), flags);
}

void CanvasWidget::graphicsResourcesInvalidated()
{
    m_image = {};
}

initializeResources() dient lediglich der Vereinfachung. Anstatt diese Funktion zu implementieren, könnte man auch Folgendes in paint() schreiben:

if (m_image.isNull())
    m_image = p->addImage(QImage(":/qt-translucent.png"), QCanvasPainter::ImageFlag::Repeat);

In diesem Beispiel werden Widgets nicht zwischen Fenstern neu zugeordnet, sodass Grafikressourcen nicht verloren gehen. Es ist dennoch ein bewährtes Muster, allen Variablen vom Typ „ QCanvasImage “ und „ QCanvasOffscreenCanvas “ in der Methode `graphicsResourcesInvalidated()` ein leeres Standardobjekt zuzuweisen.

Die Funktion `main()` erstellt ein ` QMainWindow ` und ein ` QMdiArea`. Es können mehrere Instanzen der Klasse `CanvasWidget` als Unterfenster hinzugefügt werden. Da ` hasSharedPainter()` standardmäßig auf `true` gesetzt ist und sich alle Widgets innerhalb desselben Top-Level-Widgets befinden, nutzen alle Painter-Widgets gemeinsam dasselbe ` QCanvasPainter ` und die zugehörige Rendering-Infrastruktur, anstatt eigene zu erstellen.

Beispielprojekt @ code.qt.io
