Uso de modelos de datos con gráficos de barras

Nota: Esto forma parte del ejemplo «Galería de gráficos con widgets ».

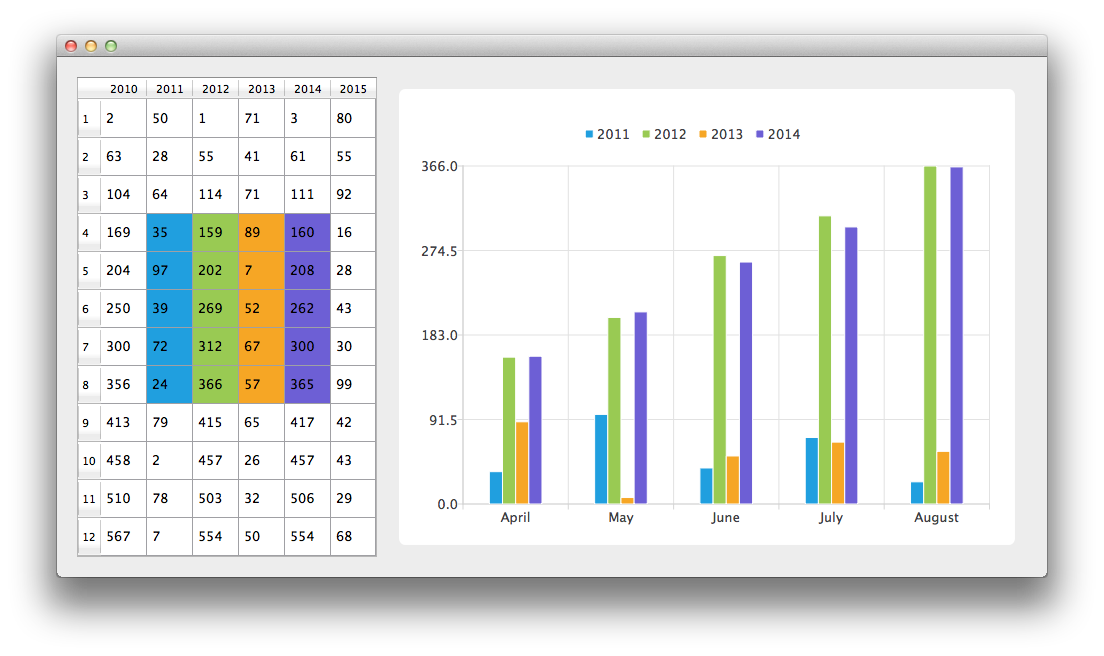

Captura de pantalla que muestra cómo se transfieren las filas a un gráfico de barras

Empecemos creando una instancia de la clase `CustomTableModel`. La clase `CustomTableModel` deriva de ` QAbstractTableModel` y se ha creado específicamente para este ejemplo. El constructor de esta clase rellena el almacén de datos interno del modelo con los datos necesarios para nuestro ejemplo de gráfico.

auto model = new BarModelMapperModel(this);

Ahora disponemos de un modelo con datos que nos gustaría mostrar tanto en el gráfico como en una vista de tabla ( QTableView). En primer lugar, creamos una vista de tabla ( QTableView ) y le indicamos que utilice el modelo como fuente de datos. Para que los datos se presenten de forma adecuada, se establece el ancho mínimo de la vista de tabla y se cambia el modo de redimensionamiento de sus encabezados a «estirar».

// create table view and add model to it
auto tableView = new QTableView(this);
tableView->setModel(model);
tableView->setMinimumWidth(300);
tableView->horizontalHeader()->setSectionResizeMode(QHeaderView::Stretch);
tableView->verticalHeader()->setSectionResizeMode(QHeaderView::Stretch);
model->setParent(tableView);

Ahora necesitamos una instancia de QChart para mostrar los mismos datos en el gráfico. También activamos las animaciones. Esto facilita ver cómo una modificación en los datos del modelo afecta al gráfico.

auto chart = new QChart;
chart->setAnimationOptions(QChart::AllAnimations);

La primera línea del código que aparece a continuación crea una nueva serie de barras. Las variables firstRow y rowCount se utilizan para definir una asignación personalizada del modelo. La asignación personalizada permite tomar solo una parte de los datos del modelo. En este caso, los datos de 5 filas a partir de la fila con el índice 3. Las tres líneas siguientes crean una instancia de la clase QVBarModelMapper y especifican que los datos para los conjuntos de barras deben tomarse de las columnas del modelo con índices del 1 al 4 (ambos inclusive). Para crear una conexión entre la serie y el modelo, establecemos ambos objetos como QVBarModelMapper.

Por último, se añade la serie al gráfico.

auto series = new QBarSeries;

int first = 3;
int count = 5;
auto mapper = new QVBarModelMapper(this);
mapper->setFirstBarSetColumn(1);
mapper->setLastBarSetColumn(4);
mapper->setFirstRow(first);
mapper->setRowCount(count);
mapper->setSeries(series);
mapper->setModel(model);
chart->addSeries(series);

Para mostrar en QTableView qué datos corresponden a cada conjunto de barras, este ejemplo utiliza el coloreado de tablas. Cuando se añade una serie al gráfico, se le asigna un color basado en el tema seleccionado actualmente. El código que aparece a continuación extrae ese color de la serie y lo utiliza para crear QTableView de colores. El coloreado de la vista no forma parte de la funcionalidad de QChart.

// for storing color hex from the series
QString seriesColorHex = "#000000";

// get the color of the series and use it for showing the mapped area
QList<QBarSet *> barsets = series->barSets();
for (int i = 0; i < barsets.count(); i++) {
    seriesColorHex = "#" + QString::number(barsets.at(i)->brush().color().rgb(), 16).right(6).toUpper();
    model->addMapping(seriesColorHex, QRect(1 + i, first, 1, barsets.at(i)->count()));
}

Nos gustaría que en el eje del gráfico aparecieran categorías que describan el significado de los datos. El siguiente fragmento de código muestra cómo hacerlo.

QStringList categories {"April",  "May", "June", "July", "August"};
auto axisX = new QBarCategoryAxis;
axisX->append(categories);
chart->addAxis(axisX, Qt::AlignBottom);
series->attachAxis(axisX);
auto axisY = new QValueAxis;
chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisY);

Para evitar tener que configurar la vista del gráfico ( QGraphicsScene ), utilizamos la clase QChartView, que se encarga de ello por nosotros. El puntero al objeto QChart se utiliza como parámetro del constructor de QChartView. Para que el resultado sea más atractivo, se activa el suavizado (antialiasing) y se establece el tamaño mínimo del widget chartView.

auto chartView = new QChartView(chart, this);
chartView->setRenderHint(QPainter::Antialiasing);

Por último, colocamos ambos widgets en un diseño y utilizamos dicho diseño como diseño de la aplicación.

// create main layout
auto mainLayout = new QGridLayout;
mainLayout->setHorizontalSpacing(10);
mainLayout->addWidget(tableView, 1, 0);
mainLayout->addWidget(chartView, 1, 1);
mainLayout->setColumnStretch(1, 1);
mainLayout->setColumnStretch(0, 0);
setLayout(mainLayout);

La aplicación ya está lista. Intenta modificar los datos de la vista de tabla y observa cómo afecta al gráfico.
