Gráficos de líneas con ejes de fecha y hora

Nota: Esto forma parte del ejemplo «Galería de gráficos con widgets ».

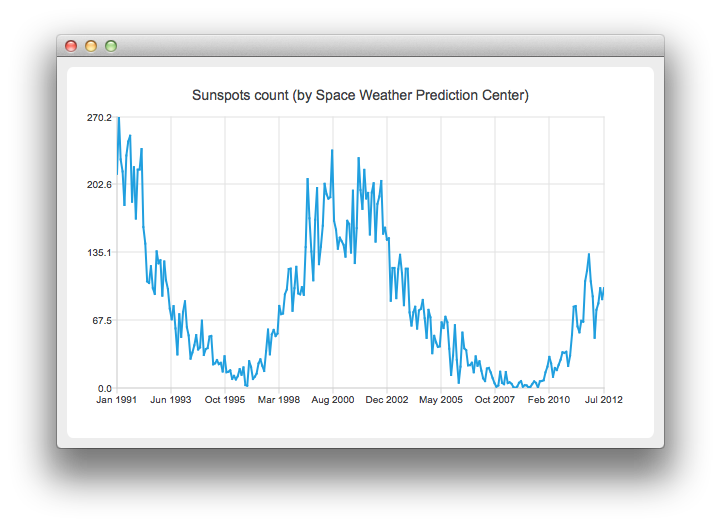

Captura de pantalla en la que se muestra un gráfico lineal con datos estadísticos correspondientes a un periodo de 21 años, desde enero de 1991 hasta julio de 2012

Ejecución del ejemplo

Puedes ejecutar el ejemplo desde:

Creación de gráficos de líneas

Para crear un gráfico de líneas, se necesita una instancia de `QLineSeries`. Vamos a crear una.

auto series = new QLineSeries;

En los gráficos mostraremos cómo varía el número de manchas solares a lo largo del tiempo. Los datos (procedentes del Centro de Predicción Meteorológica Espacial) se leen desde un archivo de texto.

En el fragmento de código siguiente, fíjate en cómo se utiliza el método ` QDateTime::toMSecsSinceEpoch ` para convertir el objeto ` QDateTime ` en un número que se pueda pasar al método `append` de `QLineSeries`.

// data from http://www.swpc.noaa.gov/ftpdir/weekly/RecentIndices.txt
// http://www.swpc.noaa.gov/ftpdir/weekly/README
// http://www.weather.gov/disclaimer
QFile sunSpots(":sun_spots");
if (!sunSpots.open(QIODevice::ReadOnly | QIODevice::Text)) {
    m_loadError = QStringLiteral("Failed to load '%1' file.").arg(sunSpots.fileName());
    return false;
}

QTextStream stream(&sunSpots);
while (!stream.atEnd()) {
    QString line = stream.readLine();
    if (line.startsWith("#") || line.startsWith(":"))
        continue;
    QStringList values = line.split(QLatin1Char(' '), Qt::SkipEmptyParts);
    QDateTime momentInTime;
    momentInTime.setDate(QDate(values[0].toInt(), values[1].toInt() , 15));
    series->append(momentInTime.toMSecsSinceEpoch(), values[2].toDouble());
}
sunSpots.close();

Para presentar los datos en el gráfico necesitamos la instancia de QChart. Añadimos la serie a ella, ocultamos la leyenda, creamos los ejes por defecto y establecemos el título del gráfico.

auto chart = new QChart;
chart->addSeries(series);
chart->legend()->hide();
chart->setTitle("Sunspots count (by Space Weather Prediction Center)");

Dado que utilizamos `QLineSeries`, al llamar a `createDefaultAxes` se creará un `QValueAxis` tanto para el eje X como para el eje Y. Para utilizar `QDateTimeAxis`, debemos configurarlo manualmente en el gráfico. En primer lugar, se crea la instancia de `QDateTimeAxis` y, a continuación, se establece el número de marcas que se mostrarán. El número de manchas solares se proporciona como media mensual. Por lo tanto, no es necesario que las etiquetas de los ejes contengan información sobre la hora y el día. Esto se consigue estableciendo un formato de etiqueta personalizado. Consulta la documentación del método QDateTime::toString() para conocer las opciones de formato disponibles.

auto axisX = new QDateTimeAxis;
axisX->setTickCount(10);
axisX->setFormat("MMM yyyy");
axisX->setTitleText("Date");
chart->addAxis(axisX, Qt::AlignBottom);
series->attachAxis(axisX);

auto axisY = new QValueAxis;
axisY->setLabelFormat("%i");
axisY->setTitleText("Sunspots count");
chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisY);

A continuación, creamos un objeto `QChartView` con `QChart` como parámetro. De esta forma, no necesitamos crear nosotros mismos la escena ` QGraphicsView `. También activamos el suavizado (antialiasing) para que las líneas renderizadas tengan un mejor aspecto.

createDefaultChartView(chart);

El gráfico ya está listo para mostrarse.
