Uso de marcadores de leyenda
Nota: Esto forma parte del ejemplo «Galería de gráficos con widgets ».
En este ejemplo creamos una aplicación que utiliza la señal «clicked» de QLegendMarker para mostrar u ocultar la serie correspondiente en un gráfico. El botón «Conectar marcador» conecta la señal «clicked» de todos los marcadores de una leyenda con la ranura «handleMarkerClicked».

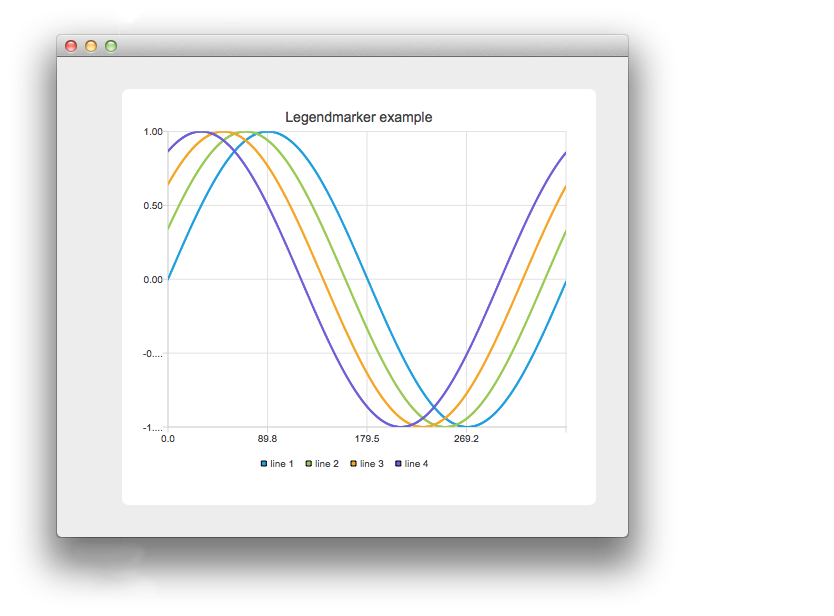

Nuestra aplicación cuenta con botones para añadir o eliminar una serie de un gráfico y un botón para conectar o desconectar la señal «clicked» de los marcadores de la leyenda a nuestro controlador. En la imagen anterior hemos conectado los marcadores y hemos hecho clic en uno de ellos.
// Connect all markers to handler
const auto markers = m_chart->legend()->markers();
for (QLegendMarker *marker : markers) {
// Disconnect possible existing connection to avoid multiple connections
QObject::disconnect(marker, &QLegendMarker::clicked,
this, &LegendMarkersWidget::handleMarkerClicked);
QObject::connect(marker, &QLegendMarker::clicked,
this, &LegendMarkersWidget::handleMarkerClicked);
}Aquí conectamos los marcadores de la leyenda a nuestro controlador. Para evitar conectar el mismo marcador más de una vez, primero lo desconectamos.
const auto markers = m_chart->legend()->markers();
for (QLegendMarker *marker : markers) {
QObject::disconnect(marker, &QLegendMarker::clicked,
this, &LegendMarkersWidget::handleMarkerClicked);
}Aquí desconectamos todos los marcadores de nuestro controlador.
auto marker = qobject_cast<QLegendMarker *>(sender());
Q_ASSERT(marker);En nuestro controlador, primero convertimos el remitente del evento a QLegendMarker.
switch (marker->type())A continuación, comprobamos el tipo del marcador. Esto es necesario si queremos acceder a los métodos detallados del marcador y convertirlo al tipo correcto. Si lo único que necesitamos es el puntero a QAbstractSeries, la conversión no es necesaria. En el caso de una serie circular o de barras, es posible que necesitemos el puntero a un QPieSlice o QBarSet relacionado.
// Toggle visibility of series
marker->series()->setVisible(!marker->series()->isVisible());
// Turn legend marker back to visible, since hiding series also hides the marker
// and we don't want it to happen now.
marker->setVisible(true);Queremos alternar la visibilidad de la serie cuando se haga clic en el marcador. Para ello, obtenemos el puntero a una serie relacionada a partir del marcador y alternamos su visibilidad. Dado que el marcador de la leyenda sigue la visibilidad de la serie por defecto, también volvemos a establecer el marcador como visible. Si no lo hacemos, el marcador quedará invisible en la leyenda y ya no podremos hacer clic en él.
// Dim the marker, if series is not visible
qreal alpha = 1.0;
if (!marker->series()->isVisible())
alpha = 0.5;
QColor color;
QBrush brush = marker->labelBrush();
color = brush.color();
color.setAlphaF(alpha);
brush.setColor(color);
marker->setLabelBrush(brush);
brush = marker->brush();
color = brush.color();
color.setAlphaF(alpha);
brush.setColor(color);
marker->setBrush(brush);
QPen pen = marker->pen();
color = pen.color();
color.setAlphaF(alpha);
pen.setColor(color);
marker->setPen(pen);En lugar de hacer que el marcador sea invisible cuando la serie está oculta, atenuamos el color del marcador. Aquí lo hacemos modificando el color del laberBrush.
