Visualización de registros de temperatura con barras negativas

Primero creamos dos conjuntos de barras y les añadimos los datos. Un conjunto representa las temperaturas mínimas y otro las máximas.

auto low = new QBarSet("Min");
auto high = new QBarSet("Max");

*low << -52 << -50 << -45.3 << -37.0 << -25.6 << -8.0
     << -6.0 << -11.8 << -19.7 << -32.8 << -43.0 << -48.0;
*high << 11.9 << 12.8 << 18.5 << 26.5 << 32.0 << 34.8
      << 38.2 << 34.8 << 29.8 << 20.4 << 15.1 << 11.8;

Creamos la serie y le añadimos los conjuntos de barras. La serie se apropia de los conjuntos de barras.

auto series = new QStackedBarSeries;
series->append(low);
series->append(high);

Aquí creamos el objeto gráfico y le añadimos las series. Establecemos el título del gráfico con setTitle, y luego activamos las animaciones de la serie llamando a setAnimationOptions(QChart::SeriesAnimations)

auto chart = new QChart;
chart->addSeries(series);
chart->setTitle("Temperature records in Celcius");
chart->setAnimationOptions(QChart::SeriesAnimations);

Para que las categorías se muestren en un eje, necesitamos crear un QBarCategoryAxis. Aquí creamos un eje de categorías con una lista de categorías y lo añadimos al gráfico alineado en la parte inferior, actuando como eje x. El gráfico se apropia del eje. El gráfico se apropia del eje. Para el eje y utilizamos un eje de valores, alineado a la izquierda. Cambiamos el rango del eje y, ya que da mejores resultados que el autoescalado.

QStringList categories = {
    "Jan", "Feb", "Mar", "Apr", "May", "Jun", "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"
};

auto axisX = new QBarCategoryAxis;
axisX->append(categories);
axisX->setTitleText("Month");
chart->addAxis(axisX, Qt::AlignBottom);
auto axisY = new QValueAxis;
axisY->setRange(-52, 52);
axisY->setTitleText("Temperature [°C]");
chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisX);
series->attachAxis(axisY);

También queremos mostrar la leyenda. Para ello, tomamos el puntero de la leyenda del gráfico y lo ponemos en visible. También colocamos la leyenda en la parte inferior del gráfico estableciendo su alineación en Qt::AlignBottom.

chart->legend()->setVisible(true);
chart->legend()->setAlignment(Qt::AlignBottom);

Por último, añadimos el gráfico a una vista.

createDefaultChartView(chart);

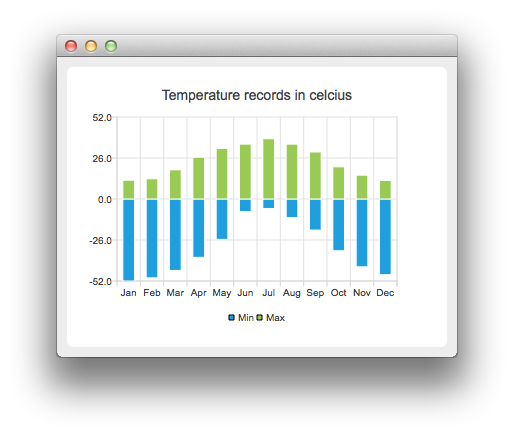

El gráfico está listo para ser mostrado.
