Edificios de OSM

Un visor 3D de los datos cartográficos de edificios de OSM (OpenStreetMap).

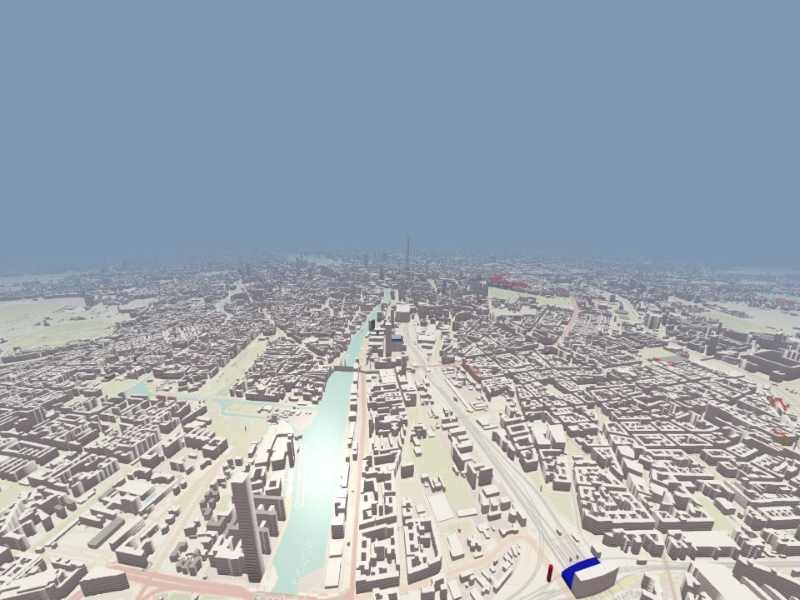

Edificios de OpenStreetMap en 3D representados en un mapa

Descripción general

Esta aplicación muestra cómo crear geometría de edificios en 3D para su visualización en un mapa utilizando datos de los servidores de OpenStreetMap (OSM) o un conjunto de datos local limitado cuando el servidor no está disponible.

Gestión de colas

La aplicación utiliza una cola para gestionar las solicitudes simultáneas con el fin de agilizar el proceso de carga de los mapas y los datos de los edificios.

OSMRequest::OSMRequest(QObject *parent)
    : QObject{parent}
{
    connect( &m_queuesTimer, &QTimer::timeout, this, [this](){
        if ( m_buildingsQueue.isEmpty() && m_mapsQueue.isEmpty() ) {
            m_queuesTimer.stop();
        }
        else {

#ifdef QT_DEBUG
            const int numConcurrentRequests = 1;
#else
            const int numConcurrentRequests = 6;
#endif
            if ( !m_buildingsQueue.isEmpty() && m_buildingsNumberOfRequestsInFlight < numConcurrentRequests ) {
                getBuildingsDataRequest(m_buildingsQueue.dequeue());
                ++m_buildingsNumberOfRequestsInFlight;
            }

            if ( !m_mapsQueue.isEmpty() && m_mapsNumberOfRequestsInFlight < numConcurrentRequests ) {
                getMapsDataRequest(m_mapsQueue.dequeue());
                ++m_mapsNumberOfRequestsInFlight;
            }
        }
    });
    m_queuesTimer.setInterval(0);
Recuperación y análisis de datos

Se ha implementado una clase de gestión de solicitudes personalizada para recuperar los datos de los servidores de edificios y mapas de OSM.

void OSMRequest::getBuildingsData(const QQueue<OSMTileData> &buildingsQueue) {

    if ( buildingsQueue.isEmpty() )
        return;
    m_buildingsQueue = buildingsQueue;
    if ( !m_queuesTimer.isActive() )
        m_queuesTimer.start();
}

void OSMRequest::getBuildingsDataRequest(const OSMTileData &tile)
{
    const QString nombreArchivo = "data/"_L1 + claveMosaico(mosaico) + ".json"_L1;
    QFileInfo file(fileName);
    if ( file.size() > 0 ) {
        QFile file(fileName);
        if (file.open(QFile::ReadOnly)){
            QByteArray data = file.readAll();
            file.close();
            emit buildingsDataReady( importGeoJson(QJsonDocument::fromJson( data )), tile.TileX, tile.TileY, tile.ZoomLevel );
            --m_buildingsNumberOfRequestsInFlight;
            return;
        }
    }

    QUrl url = QUrl(QString(URL_OSMB_JSON).arg(QString::number(tile.ZoomLevel),
                                               QString::number(tile.TileX),
                                               QString::number(tile.TileY),
                                               m_token));
    QNetworkReply* reply = m_networkAccessManager.get( QNetworkRequest(url));
    connect( reply, &QNetworkReply::finished, this, [this, reply, tile](){
        reply->deleteLater();
        if ( reply->error()== QNetworkReply::NoError ) {
            QByteArray data = reply->readAll();
            emit buildingsDataReady( importGeoJson(QJsonDocument::fromJson( data )), tile.TileX, tile.TileY, tile.ZoomLevel );
        } else {
            const QByteArray mensaje = respuesta->readAll();
            estático QByteArray últimoMensaje;
            if (mensaje != últimoMensaje) {
                últimoMensaje = mensaje;
                qWarning().noquote() << "OSMRequest::getBuildingsData " << reply->error()
                                    << reply->url() << mensaje;
            }
        }
        --m_buildingsNúmeroDeSolicitudesEnTramite;
    } );
void OSMRequest::getMapsData(const QQueue<OSMTileData> &mapsQueue) {

    if ( mapsQueue.isEmpty() )
        return;
    m_mapsQueue = mapsQueue;
    if ( !m_queuesTimer.isActive() )
        m_queuesTimer.start();
}

void OSMRequest::getMapsDataRequest(const OSMTileData &tile)
{
    const QString fileName = "data/"_L1 + tileKey(tile) + ".png"_L1;
    QFileInfo file(fileName);
    si (file.size() > 0) {
        QFile file(nombreArchivo);
        si (file.open(QFile::ReadOnly)){
            QByteArray data = file.readAll();
            file.close();
            emit mapsDataReady(  data, tile.TileX, tile.TileY, tile.ZoomLevel );
            --m_mapsNumberOfRequestsInFlight;
            return;
        }
    }

    QUrl url = QUrl(QString(URL_OSMB_MAP).arg(QString::number(tile.ZoomLevel),
                                              QString::number(tile.TileX),
                                              QString::number(tile.TileY)));
    QNetworkReply* reply = m_networkAccessManager.get( QNetworkRequest(url));
    connect( reply, &QNetworkReply::finished, this, [this, reply, tile](){
        reply->deleteLater();
        if ( reply->error()== QNetworkReply::NoError ) {
            QByteArray data = reply->readAll();
            emit mapsDataReady( data, tile.TileX, tile.TileY, tile.ZoomLevel );
        } else {
            const QByteArray mensaje = respuesta->readAll();
            estático QByteArray lastMessage;
            if (message != lastMessage) {
                lastMessage = message;
                qWarning().noquote() << "OSMRequest::getMapsDataRequest" << reply->error()
                                    << reply->url() << message;
            }
        }
        --m_mapsNumberOfRequestsInFlight;
    } );

La aplicación analiza los datos en línea para convertirlos en una lista QVariant de claves y valores en formatos geográficos como QGeoPolygon.

            emit buildingsDataReady( importGeoJson(QJsonDocument::fromJson( data )), tile.TileX, tile.TileY, tile.ZoomLevel );
            --m_buildingsNumberOfRequestsInFlight;

Los datos de los edificios analizados se envían a un elemento de geometría personalizado para convertir las coordenadas geográficas en coordenadas 3D.

    constexpr auto convertGeoCoordToVertexPosition = [](const float lat, const float lon) -> QVector3D {

        const double scale = 1.212;
        const double geoToPositionScale = 1000000 * scale;
        const double XOffsetFromCenter = 537277 * scale;
        const double YOffsetFromCenter = 327957 * scale;
        double x = (lon/360.0 + 0.5) * geoToPositionScale;
        double y = (1.0-log(qTan(qDegreesToRadians(lat)) + 1.0 / qCos(qDegreesToRadians(lat))) / M_PI) * 0.5 * geoToPositionScale;
        return QVector3D( x - XOffsetFromCenter, YOffsetFromCenter - y, 0.0 );
    };

Se generan los datos necesarios para los búferes de índices y vértices, tales como la posición, las normales, las tangentes y las coordenadas UV.

    for ( const QVariant &baseData : geoVariantsList ) {
        for ( const QVariant &dataValue : baseData.toMap()["data"_L1].toList() ) {
            const auto featureMap = dataValue.toMap();
            const auto properties = featureMap["properties"_L1].toMap();
            const auto buildingCoords = featureMap["data"_L1].value<QGeoPolygon>().perimeter();
            float height = 0.15 * properties["height"_L1].toLongLong();
            float levels = static_cast<float>(properties["levels"_L1].toLongLong());
            QColor color = QColor::fromString( properties["color"_L1].toString());
            if ( !color.isValid() || color == QColor(Qt::GlobalColor::black))
                color = QColor(Qt::GlobalColor::white);
            QColor roofColor = QColor::fromString( properties["roofColor"_L1].toString());
            if ( !roofColor.isValid() || roofColor == QColor(Qt::GlobalColor::black) )
                roofColor = color;

            QVector3D subsetMinBound = QVector3D(maxFloat, maxFloat, maxFloat);
            QVector3D subsetMaxBound = QVector3D(minFloat, minFloat, minFloat);

            qsizetype numSubsetVertices = buildingCoords.size() * 2;
            qsizetype lastVertexDataCount = vertexData.size();
            qsizetype lastIndexDataCount = indexData.size();
            vertexData.resize( lastVertexDataCount + numSubsetVertices * strideVertex );
            indexData.resize( lastIndexDataCount + ( numSubsetVertices - 2 ) * stridePrimitive );

            float *vbPtr = &reinterpret_cast<float *>(vertexData.data())[globalVertexCounter * strideVertexLen];
            uint32_t *ibPtr = &reinterpret_cast<uint32_t *>(indexData.data())[globalPrimitiveCounter * 3];

            qsizetype subsetVertexCounter = 0;

            QVector3D lastBaseVertexPos;
            QVector3D lastExtrudedVertexPos;
            QVector3D currentBaseVertexPos;
            QVector3D currentExtrudedVertexPos;
            QVector3D subsetPolygonCenter;

            using PolygonVertex = std::array<double, 2>;
            using PolygonVertices = std::vector<PolygonVertex>;

            PolygonVertices roofPolygonVertices;

            for ( const QGeoCoordinate &buildingPoint : buildingCoords ) {
   ...
                    std::vector<PolygonVertices> roofPolygonsVertices;
                    roofPolygonsVertices.push_back( roofPolygonVertices );
                    std::vector<uint32_t> roofIndices = mapbox::earcut<uint32_t>(roofPolygonsVertices);

                    lastVertexDataCount = vertexData.size();
                    lastIndexDataCount = indexData.size();
                    vertexData.resize( lastVertexDataCount + roofPolygonVertices.size() * strideVertex );
                    indexData.resize( lastIndexDataCount + roofIndices.size() * sizeof(uint32_t) );

                    vbPtr = &reinterpret_cast<float *>(vertexData.data())[globalVertexCounter * strideVertexLen];
                    ibPtr = &reinterpret_cast<uint32_t *>(indexData.data())[globalPrimitiveCounter * 3];

                    for ( const uint32_t &roofIndex : roofIndices ) {
                        *ibPtr++ = roofIndex + globalVertexCounter;
                    }
                    qsizetype roofPrimitiveCount = roofIndices.size() / 3;
                    globalPrimitiveCounter += roofPrimitiveCount;

                    for ( const PolygonVertex &polygonVertex : roofPolygonVertices ) {
                        QVector3D position{float(polygonVertex.at(0)),
                                           float(polygonVertex.at(1)), height};
                        QVector3D normal{0.0F, 0.0F, 1.0F};
                        QVector3D tangent{1.0F, 0.0F, 0.0F};
                        QVector3D binormal{0.0F, 1.0F, 0.0F};
                        writeVertex(vbPtr, position, normal, tangent, binormal, roofColor,
                                    1.0F, 1.0F, 1.0F, 0.0F, 1.0F);
                        ++subsetVertexCounter;
                        ++globalVertexCounter;
                    }

                }

            }
        }
    }

    clear();

El código para dibujar esferas se basa en el código de ejemplo «Sphere» de OpenGL.

Los datos PNG descargados se envían a un elemento personalizado de « QQuick3DTextureData » para convertir el formato PNG en una textura para los mosaicos del mapa.

void CustomTextureData::setImageData(const QByteArray &data)
{
    QImage image = QImage::fromData(data).convertToFormat(QImage::Format_RGBA8888);
    setTextureData( QByteArray(reinterpret_cast<const char*>(image.constBits()), image.sizeInBytes()) );
    setSize( image.size() );
    setHasTransparency(false);
    setFormat(Format::RGBA8);
}

La aplicación utiliza la posición, la orientación, el nivel de zoom y la inclinación de la cámara para encontrar los mosaicos más cercanos en la vista.

void OSMManager::setCameraProperties(const QVector3D &position, const QVector3D &right,
                                    float cameraZoom, float minimumZoom, float maximumZoom,
                                    float cameraTilt, float minimumTilt, float maximumTilt)
{

    float tiltFactor = (cameraTilt - minimumTilt) / qMax(maximumTilt - minimumTilt, 1.0);
    float zoomFactor = (cameraZoom - minimumZoom) / qMax(maximumZoom - minimumZoom, 1.0);

    // Forward vector align to the XY plane
    QVector3D forwardVector = QVector3D::crossProduct(right,
                                                      QVector3D(0.0, 0.0, -1.0)).normalized();
    QVector3D projectionOfForwardOnXY = position
            + forwardVector * tiltFactor * zoomFactor * 50.0;

    QQueue<OSMTileData> queue;
    for ( int forwardIndex = -20; forwardIndex <= 20; ++forwardIndex ){
        for ( int sidewardIndex = -20; sidewardIndex <= 20; ++sidewardIndex ){
            QVector3D transferredPosition = projectionOfForwardOnXY
                      + QVector3D(float(m_tileSizeX * sidewardIndex), float(m_tileSizeY * forwardIndex), 0.0);
            addBuildingRequestToQueue(queue, m_startBuildingTileX + int(transferredPosition.x() / m_tileSizeX),
                                m_startBuildingTileY - int(transferredPosition.y() / m_tileSizeY));
        }
    }

    const QPoint projectedTile{m_startBuildingTileX + int(projectionOfForwardOnXY.x() / m_tileSizeX),
                               m_startBuildingTileY - int(projectionOfForwardOnXY.y() / m_tileSizeY)};

    auto closer = [projectedTile](const OSMTileData &v1, const OSMTileData &v2) -> bool {
        return v1.distanceTo(projectedTile) < v2.distanceTo(projectedTile);
    };
    std::sort(queue.begin(), queue.end(), closer);

    m_request->getBuildingsData( queue );
    m_request->getMapsData( queue );

Genera la cola de solicitudes de mosaicos.

void OSMManager::addBuildingRequestToQueue(QQueue<OSMTileData> &queue, int tileX, int tileY, int zoomLevel)
{
    OSMTileData data{tileX, tileY, zoomLevel};
Controles

Al ejecutar la aplicación, utiliza los siguientes controles para navegar.

VentanasAndroid
DesplazarseBotón izquierdo del ratón + arrastrarArrastrar
AcercarRueda del ratónPellizcar
GirarBotón derecho del ratón + arrastrarn/a
        OSMCameraController {
            id: cameraController
            origin: originNode
            camera: cameraNode
        }
Renderización

Cada fragmento del mapa de mosaicos consta de un modelo QML (la geometría 3D) y un material personalizado que utiliza un rectángulo como base para renderizar la textura del mapa de mosaicos.

        ...
        id: chunkModelMap
        Node {
            id: node
            property variant mapData: null
            property int tileX: 0
            property int tileY: 0
            property int zoomLevel: 0
            Model {
                id: basePlane
                position: Qt.vector3d( osmManager.tileSizeX * node.tileX, osmManager.tileSizeY * -node.tileY, 0.0 )
                scale: Qt.vector3d( osmManager.tileSizeX / 100., osmManager.tileSizeY / 100., 0.5)
                source: "#Rectangle"
                materials: [
                    CustomMaterial {
                        property TextureInput tileTexture: TextureInput {
                            enabled: true
                            texture: Texture {
                                textureData: CustomTextureData {
                                    Component.onCompleted: setImageData( node.mapData )
                                } }
                        }
                        shadingMode: CustomMaterial.Shaded
                        cullMode: Material.BackFaceCulling
                        fragmentShader: "customshadertiles.frag"
                    }
                ]
            }

La aplicación utiliza geometría personalizada para renderizar los edificios de los mosaicos.

        ...
        id: chunkModelBuilding
        Node {
            id: node
            property variant geoVariantsList: null
            property int tileX: 0
            property int tileY: 0
            property int zoomLevel: 0
            Model {
                id: model
                scale: Qt.vector3d(1, 1, 1)

                OSMGeometry {
                    id: osmGeometry
                    Component.onCompleted: updateData( node.geoVariantsList )
                    onGeometryReady:{
                        model.geometry = osmGeometry
                    }
                }
                materials: [

                    CustomMaterial {
                        shadingMode: CustomMaterial.Shaded
                        cullMode: Material.BackFaceCulling
                        vertexShader: "customshaderbuildings.vert"
                        fragmentShader: "customshaderbuildings.frag"
                    }
                ]
            }

Para renderizar partes de los edificios, como los tejados, con una sola llamada de dibujo, se utiliza un sombreador personalizado.

// SPDX-License-Identifier: LicenseRef-Qt-Commercial OR BSD-3-Clause

VARYING vec4 color;

float rectangle(vec2 samplePosition, vec2 halfSize) {
    vec2 componentWiseEdgeDistance = abs(samplePosition) - halfSize;
    float outsideDistance = length(max(componentWiseEdgeDistance, 0.0));
    float insideDistance = min(max(componentWiseEdgeDistance.x, componentWiseEdgeDistance.y), 0.0);
    return outsideDistance + insideDistance;
}

void MAIN() {
    vec2 tc = UV0;
    vec2 uv = fract(tc * UV1.x); //UV1.x number of levels
    uv = uv * 2.0 - 1.0;
    uv.x = 0.0;
    uv.y = smoothstep(0.0, 0.2, rectangle( vec2(uv.x, uv.y + 0.5), vec2(0.2)) );
    BASE_COLOR = vec4(color.xyz * mix( clamp( ( vec3( 0.4, 0.4, 0.4 ) + tc.y)
                                             * ( vec3( 0.6, 0.6, 0.6 ) + uv.y)
                                             , 0.0, 1.0), vec3(1.0), UV1.y ), 1.0); // UV1.y as is roofTop
    ROUGHNESS = 0.3;
    METALNESS = 0.0;
    FRESNEL_POWER = 1.0;
}

Ejecutar el ejemplo

Puedes ejecutar el ejemplo desde:

Proyecto de ejemplo en code.qt.io

Véase también Aplicaciones QML.

© 2026 The Qt Company Ltd. Documentation contributions included herein are the copyrights of their respective owners. The documentation provided herein is licensed under the terms of the GNU Free Documentation License version 1.3 as published by the Free Software Foundation. Qt and respective logos are trademarks of The Qt Company Ltd. in Finland and/or other countries worldwide. All other trademarks are property of their respective owners.
