Vehículo

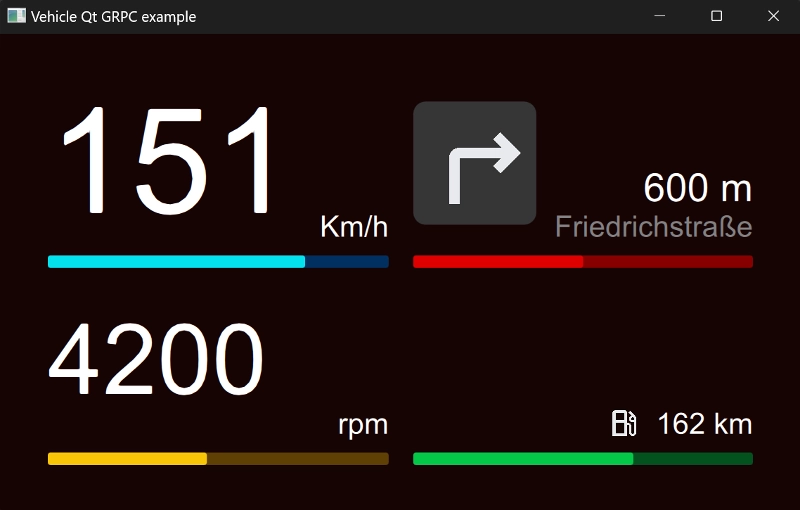

El ejemplo simula el salpicadero de un vehículo que muestra datos enviados por un servidor gRPC.

El código del ejemplo tiene los siguientes componentes:

• vehicle_client Aplicación cliente Qt gRPC que utiliza las funciones CMake qt_add_protobuf() y qt_add_grpc() para la generación de código Qt de mensajes y servicios.
• vehicle_server aplicación que llama al plugin C++ gRPC para generar código de servidor e implementar lógica de servidor simple.

Ambos componentes utilizan mensajes generados a partir de los esquemas protobuf descritos en los archivos vehicleservice.proto y navigationservice.proto.

Servicio de vehículos:

message SpeedMsg {
    int32 speed = 1;
}

message RpmMsg {
    int32 rpm = 1;
}

message AutonomyMsg {
    int32 autonomy = 1;
}

service VehicleService {
    rpc getSpeedStream(google.protobuf.Empty) returns (stream SpeedMsg) {}
    rpc getRpmStream(google.protobuf.Empty) returns (stream RpmMsg) {}
    rpc getAutonomy(google.protobuf.Empty) returns (AutonomyMsg) {}
}

Servicio de navegación:

enum DirectionEnum {
    RIGHT = 0;
    LEFT = 1;
    STRAIGHT = 2;
    BACKWARD = 3;
}

message NavigationMsg {
    int32 totalDistance = 1;
    int32 traveledDistance = 2;
    DirectionEnum direction = 3;
    string street = 4;
}

service NavigationService {
    rpc getNavigationStream(google.protobuf.Empty) returns (stream NavigationMsg) {}
}

El singleton C++ VehicleManager utiliza dos instancias QThread para comunicarse con el servidor en paralelo. Los hilos tienen diferentes tipos de conexión gRPC. En este ejemplo, hay dos tipos:

• RPCs de flujo de servidor Por ejemplo, el flujo de velocidad del hilo de vehículo. Utiliza dos funciones de callback: QGrpcServerStream::messageReceived y QGrpcOperation::finished

  Empty speedRequest; m_streamSpeed =  m_client->getSpeedStream(speedRequest); connect(m_streamSpeed.get(), &QGrpcServerStream::messageReceived, this, [this]() { if(const auto speedResponse =  m_streamSpeed->read<SpeedMsg>()) { emit speedChanged(speedResponse->speed()); } }); connect( m_streamSpeed.get(), &QGrpcServerStream::finished, this,[this](const QGrpcStatus &status) { if (!status.isOk()) { auto error = QString("Stream error fetching speed %1 (%2)") .arg(status.message()) .arg(QVariant::fromValue(status.code()).toString()); emite connectionError(error);            qWarning() << error;
             return; }},  Qt::SingleShotConnection);

• RPCs Unarios La operación RPC getAutonomy es una RPC unaria. Devuelve una única respuesta. Sólo está conectada a la señal QGrpcOperation::finished.

  Vacío autonomyRequest; std::unique_ptr<QGrpcCallReply> autonomyReply =  m_client->getAutonomy(autonomyRequest);const auto *autonomyReplyPtr = autonomyReply.get(); connect( autonomyReplyPtr, &QGrpcCallReply::finished, this,[this, autonomyReply = std::move(autonomyReply)](const QGrpcStatus &status) { if (!status.isOk()) { auto error = QString("Call error fetching autonomy %1 (%2)") .arg(status.message()) .arg(QVariant::fromValue(status.code()).toString()); emite connectionError(error);            qWarning() << error;
             return; } if(const auto autonomyMsg =  autonomyReply->read<AutonomyMsg>()) { emit autonomyChanged(autonomyMsg->autonomy());}},  Qt::SingleShotConnection);

La interfaz de la ventana principal del cliente se define en el archivo Main.qml. Utiliza el tipo QML Connections para conectarse a las señales del singleton C++ VehicleManager a ranuras personalizadas:

    Connections {
        target: VehicleManager

        // This slot will be executed when the VehicleManager::totalDistanceChanged
        // signal is emitted
        function onTotalDistanceChanged(distance: int): void {
            root.totalDistance = distance;
        }

        function onSpeedChanged(speed: int): void {
            root.speed = speed;
        }

        function onRpmChanged(rpm: int): void {
            root.rpm = rpm;
        }

        function onTraveledDistanceChanged(distance: int): void {
            root.traveledDistance = distance;
        }

        function onDirectionChanged(direction: int): void {
            if (direction == VehicleManager.RIGHT) {
                root.directionImageSource = "qrc:/direction_right.svg";
            } else if (direction == VehicleManager.LEFT) {
                root.directionImageSource =  "qrc:/direction_left.svg";
            } else if (direction == VehicleManager.STRAIGHT) {
                root.directionImageSource =  "qrc:/direction_straight.svg";
            } else {
                root.directionImageSource =  "";
            }
        }

Tras recibir una respuesta, la ventana cliente actualiza la interfaz de usuario con los datos recibidos. De esta forma, los mensajes pueden recibirse en diferentes hilos y enviarse a la interfaz de usuario del cliente de forma segura gracias a las señales.

Proyecto de ejemplo @ code.qt.io
