Ejemplo de «Hola» con el triángulo de Vulkan

Muestra los conceptos básicos del renderizado con « QVulkanWindow » y la API de Vulkan.

El ejemplo «Hello Vulkan Triangle» crea un proceso gráfico completo, que incluye un sombreador de vértices y un sombreador de fragmentos, para renderizar un triángulo.

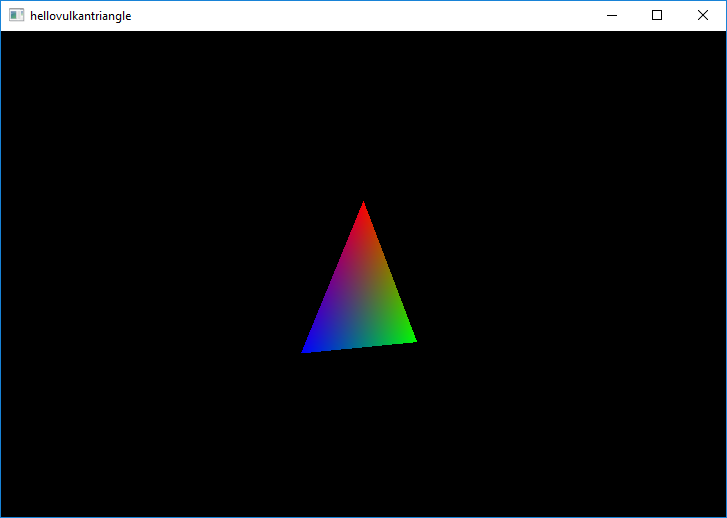

Captura de pantalla de un ejemplo

Inicio

Cada aplicación Qt que utilice Vulkan deberá contar con un objeto ` Vulkan instance `, que encapsula el estado a nivel de aplicación e inicializa una biblioteca Vulkan.

Un objeto « QVulkanWindow » debe estar siempre asociado a un objeto « QVulkanInstance » y, por lo tanto, en el ejemplo se crea la instancia antes que la ventana. El objeto « QVulkanInstance » también debe permanecer activo más tiempo que la ventana.

    QVulkanInstance inst;
    inst.setLayers({ "VK_LAYER_KHRONOS_validation" });
    if (!inst.create())
        qFatal("Failed to create Vulkan instance: %d", inst.errorCode());

El ejemplo habilita las capas de validación, siempre que sean compatibles. Si las capas solicitadas no están presentes, la solicitud se ignorará. Se pueden habilitar capas y extensiones adicionales de forma similar.

    VulkanWindow w;
    w.setVulkanInstance(&inst);

    w.resize(1024, 768);
    w.show();

Una vez que la instancia está lista, es el momento de crear una ventana. Ten en cuenta que ` w ` reside en la pila y se declara después de ` inst`.

La subclase QVulkanWindow

Para añadir funcionalidad personalizada a un ` QVulkanWindow`, se utiliza la subclasificación. Esto sigue los patrones existentes de ` QOpenGLWindow ` y ` QOpenGLWidget`. Sin embargo, ` QVulkanWindow ` utiliza un objeto ` QVulkanWindowRenderer ` independiente.

La subclase ` QVulkanWindow ` reimplementa la función de fábrica ` QVulkanWindow::createRenderer()`. Esta simplemente devuelve una nueva instancia de la subclase ` QVulkanWindowRenderer `. Para poder acceder a diversos recursos de Vulkan a través del objeto `window`, se pasa un puntero a la ventana y se almacena mediante el constructor.

class VulkanWindow : public QVulkanWindow
{
public:
    QVulkanWindowRenderer *createRenderer() override;
};

El renderizado real

QVulkanWindow Las subclases ponen en cola sus llamadas de dibujo en su reimplementación de ` QVulkanWindowRenderer::startNextFrame()`. Una vez hecho esto, deben llamar de nuevo a ` QVulkanWindow::frameReady()`. El ejemplo no incluye generación asíncrona de comandos, por lo que la llamada a `frameReady()` se realiza directamente desde `startNextFrame()`. Para obtener actualizaciones continuas, el ejemplo simplemente invoca ` QWindow::requestUpdate()` con el fin de programar un repintado.

El ejemplo también muestra el antialiasing multimuestra. Basándose en el número de muestras compatibles indicado por QVulkanWindow::supportedSampleCounts(), el ejemplo elige entre 8x, 4x o ningún multimuestreo. Una vez configurado mediante `QVulkanWindow::setSamples()`, ` QVulkanWindow ` se encarga del resto: los búferes de color multimuestra adicionales se crean automáticamente, y la resolución en los búferes de la cadena de intercambio se lleva a cabo al final de la pasada de renderizado predeterminada para cada fotograma.

Ejecución del ejemplo

Puedes ejecutar el ejemplo desde:

Proyecto de ejemplo en code.qt.io
