Calculadora SCXML
Una aplicación que implementa el ejemplo de la calculadora presentado en la especificación SCXML.

La calculadora utiliza Qt SCXML para implementar el ejemplo de calculadora que aparece en la especificación SCXML.

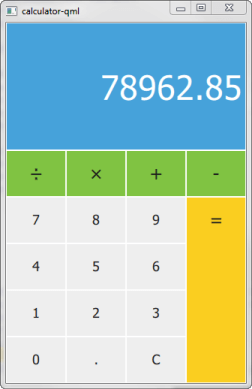

La máquina de estados se define en el archivo statemachine.scxml y se compila en la clase « CalculatorStateMachine ». La interfaz de usuario se crea utilizando « Qt Quick ».
Ejecución del ejemplo
Puede ejecutar el ejemplo desde:
- Qt Creator
Abre el modo « Welcome » y selecciona el ejemplo en Examples. Para obtener más información, consulta Qt Creator: Tutorial: Compilar y ejecutar.
- Qt Extension for Visual Studio Code
Ejecute el comando « Qt: Open Qt examples » desde Command Palette y seleccione el ejemplo de la lista. Para obtener más información, consulte Qt Extension for Visual Studio Code: Tutorial: Compilar y ejecutar.
Creación de una instancia de la máquina de estados
Hacemos que la clase CalculatorStateMachine generada esté disponible para QML declarándola como un tipo QML en el archivo calculator-qml.h:
struct CalculatorStateMachineRegistration
{
Q_GADGET
QML_FOREIGN(CalculatorStateMachine)
QML_NAMED_ELEMENT(CalculatorStateMachine)
QML_ADDED_IN_VERSION(1, 0)
};Instanciamos un `CalculatorStateMachine` y escuchamos el evento ` updateDisplay `. Cuando se produce, cambiamos el texto de la pantalla de la calculadora:
CalculatorStateMachine {
id: statemachine
running: true
EventConnection {
events: ["updateDisplay"]
onOccurred: (event)=> resultText.text = event.data.display
}
}Cuando los usuarios pulsan los botones de la calculadora, estos envían eventos a la máquina de estados:
Button {
id: resultButton
x: 3 * width
y: parent.height / 5
textHeight: y - 2
fontHeight: 0.4
width: parent.width / 4
height: y * 4
color: pressed ? "#e0b91c" : "#face20"
text: "="
onClicked: statemachine.submitEvent("EQUALS")
}© 2026 The Qt Company Ltd. Documentation contributions included herein are the copyrights of their respective owners. The documentation provided herein is licensed under the terms of the GNU Free Documentation License version 1.3 as published by the Free Software Foundation. Qt and respective logos are trademarks of The Qt Company Ltd. in Finland and/or other countries worldwide. All other trademarks are property of their respective owners.
