Gestor de bus CAN

El ejemplo envía y recibe tramas del bus CAN.

El ejemplo envía y recibe tramas del bus CAN. Las tramas entrantes se ordenan según su tipo. Se incluye un cuadro de diálogo de conexión para ajustar los parámetros de conexión del bus CAN.

Clases Qt Serial Bus utilizadas en este ejemplo:

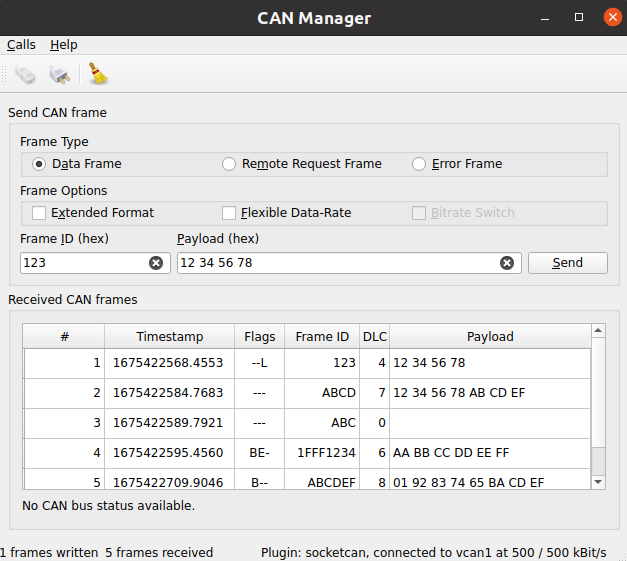

Gestor CAN con controles para el envío de tramas CAN (tipo de trama, ID, carga útil) y una tabla de tramas CAN recibidas que muestra las marcas de tiempo y las cargas útiles

Creación de un QCanBusDevice

Se requiere una instancia de ` QCanBusDevice ` para realizar cualquier comunicación CAN.

ConnectDialog permite especificar todos los parámetros necesarios. A continuación, se crea el dispositivo utilizando los nombres de plugin e interfaz proporcionados:

    QString errorString;
    m_canDevice.reset(QCanBus::instance()->createDevice(p.pluginName, p.deviceInterfaceName,
                                                        &errorString));
    connect(m_canDevice.get(), &QCanBusDevice::errorOccurred,
            this, &MainWindow::processErrors);
    connect(m_canDevice.get(), &QCanBusDevice::framesReceived,
            this, &MainWindow::processReceivedFrames);
    connect(m_canDevice.get(), &QCanBusDevice::framesWritten,
            this, &MainWindow::processFramesWritten);

Las conexiones establecidas permiten procesar las tramas entrantes, controlar las tramas enviadas y gestionar los errores.

Una vez creado el dispositivo, utiliza QCanBusDevice::connectDevice() para iniciar la comunicación.

Procesamiento de tramas entrantes

QCanBusDevice emite una señal framesReceived() cuando hay nuevas tramas disponibles. El método readFrame() se puede utilizar para leer una sola trama QCanBusFrame mientras haya available frames. Una vez recibida la trama, se pueden extraer de ella parámetros individuales como frameId, timeStamp o payload:

    while (m_canDevice->framesAvailable()) {
        m_numberFramesReceived++;
        const QCanBusFrame frame = m_canDevice->readFrame();

        QString data;
        if (frame.frameType() == QCanBusFrame::ErrorFrame)
            data = m_canDevice->interpretErrorFrame(frame);
        else
            data = QString::fromLatin1(frame.payload().toHex(' ').toUpper());

        const QString time = QString::fromLatin1("%1.%2  ")
                .arg(frame.timeStamp().seconds(), 10, 10, ' '_L1)
                .arg(frame.timeStamp().microSeconds() / 100, 4, 10, '0'_L1);

        const QString flags = frameFlags(frame);

        const QString id = QString::number(frame.frameId(), 16).toUpper();
        const QString dlc = QString::number(frame.payload().size());

        m_model->appendFrame(QStringList({QString::number(m_numberFramesReceived),
                                          time, flags, id, dlc, data}));
    }

Envío de tramas

Para enviar datos personalizados a través del bus CAN, el usuario debe proporcionar, como mínimo, un frameId y un payload. Opcionalmente, se pueden configurar otros parámetros QCanBusFrame:

    const uint frameId = m_ui->frameIdEdit->text().toUInt(nullptr, 16);
    QString data = m_ui->payloadEdit->text();
    m_ui->payloadEdit->setText(formatHexData(data));
    const QByteArray payload = QByteArray::fromHex(data.remove(u' ').toLatin1());

    QCanBusFrame frame = QCanBusFrame(frameId, payload);
    frame.setExtendedFrameFormat(m_ui->extendedFormatBox->isChecked());
    frame.setFlexibleDataRateFormat(m_ui->flexibleDataRateBox->isChecked());
    frame.setBitrateSwitch(m_ui->bitrateSwitchBox->isChecked());

    if (m_ui->errorFrame->isChecked())
        frame.setFrameType(QCanBusFrame::ErrorFrame);
    else if (m_ui->remoteFrame->isChecked())
        frame.setFrameType(QCanBusFrame::RemoteRequestFrame);

Una vez preparada la trama, se puede utilizar el método QCanBusDevice::writeFrame() para enviarla:

    m_canDevice->writeFrame(frame);

Ejecución del ejemplo

Puedes ejecutar el ejemplo desde:

Proyecto de ejemplo en code.qt.io
