Servidor Modbus

El ejemplo implementa una aplicación de servidor Modbus.

El ejemplo actúa como servidor Modbus. Recibe solicitudes Modbus estándar, ajusta sus estados internos en función de la solicitud y responde con la respuesta adecuada.

Este ejemplo debe utilizarse junto con el ejemplo del cliente Modbus. Este ejemplo debe iniciarse y ponerse en estado de escucha antes de que se inicie el ejemplo del cliente Modbus. Las interacciones posteriores entre los dos ejemplos utilizan el protocolo Modbus.

Clases clave utilizadas en este ejemplo:

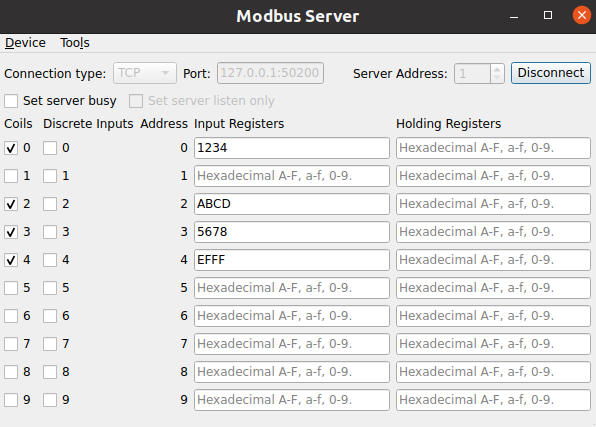

Servidor Modbus con ajustes de conexión, casillas de selección «Bobinas» y «Entradas discretas», y columnas «Registros de entrada» y «Registros de retención»

Creación de un QModbusServer

Se requiere una instancia de ` QModbusServer ` para realizar cualquier comunicación. Dependiendo del tipo de conexión especificado, el ejemplo puede instanciar un ` QModbusRtuSerialServer ` (para comunicación en serie) o un ` QModbusTcpServer ` (para comunicación basada en TCP).

    auto type = static_cast<ModbusConnection>(index);
    if (type == Serial) {
#if QT_CONFIG(modbus_serialport)
        modbusDevice = new QModbusRtuSerialServer(this);
        // Try to fill in the first available serial port name if the line edit
        // is empty, or contains a url (assume that ':' is only a part of url).
        const auto ports = QSerialPortInfo::availablePorts();
        const auto currentText = ui->portEdit->text();
        if (!ports.isEmpty() && (currentText.isEmpty() || currentText.contains(u':')))
            ui->portEdit->setText(ports.front().portName());
#endif
    } else if (type == Tcp) {
        modbusDevice = new QModbusTcpServer(this);
        const QUrl currentUrl = QUrl::fromUserInput(ui->portEdit->text());
        // Check if we already have <ip address>:<port>
        if (currentUrl.port() <= 0)
            ui->portEdit->setText(QLatin1String("127.0.0.1:50200"));
    }

Una vez creado el servidor, se configura el mapa de registros mediante el método QModbusServer::setMap(). Las aplicaciones cliente utilizan este mapa de registros para leer y escribir datos del servidor.

        QModbusDataUnitMap reg;
        reg.insert(QModbusDataUnit::Coils, { QModbusDataUnit::Coils, 0, 10 });
        reg.insert(QModbusDataUnit::DiscreteInputs, { QModbusDataUnit::DiscreteInputs, 0, 10 });
        reg.insert(QModbusDataUnit::InputRegisters, { QModbusDataUnit::InputRegisters, 0, 10 });
        reg.insert(QModbusDataUnit::HoldingRegisters, { QModbusDataUnit::HoldingRegisters, 0, 10 });

        modbusDevice->setMap(reg);

A continuación, se especifican los parámetros de comunicación y la dirección del servidor. Los parámetros de comunicación dependen del tipo de comunicación:

        if (static_cast<ModbusConnection>(ui->connectType->currentIndex()) == Serial) {
            modbusDevice->setConnectionParameter(QModbusDevice::SerialPortNameParameter,
                ui->portEdit->text());
#if QT_CONFIG(modbus_serialport)
            modbusDevice->setConnectionParameter(QModbusDevice::SerialParityParameter,
                m_settingsDialog->settings().parity);
            modbusDevice->setConnectionParameter(QModbusDevice::SerialBaudRateParameter,
                m_settingsDialog->settings().baud);
            modbusDevice->setConnectionParameter(QModbusDevice::SerialDataBitsParameter,
                m_settingsDialog->settings().dataBits);
            modbusDevice->setConnectionParameter(QModbusDevice::SerialStopBitsParameter,
                m_settingsDialog->settings().stopBits);
#endif
        } else {
            const QUrl url = QUrl::fromUserInput(ui->portEdit->text());
            modbusDevice->setConnectionParameter(QModbusDevice::NetworkPortParameter, url.port());
            modbusDevice->setConnectionParameter(QModbusDevice::NetworkAddressParameter, url.host());
        }
        modbusDevice->setServerAddress(ui->serverEdit->text().toInt());

Una vez creado el servidor y especificados todos los parámetros, utilice QModbusServer::connectDevice() para conectarse a la red Modbus.

Modificación de valores locales

El ejemplo permite modificar los valores de todos los « register types » compatibles mediante los cuadros combinados o los campos de edición de texto proporcionados. Una vez actualizado el valor en la interfaz de usuario, se utiliza el método « QModbusServer::setData()» para actualizar el valor real en el servidor:

void MainWindow::bitChanged(int id, QModbusDataUnit::RegisterType table, bool value)
{
    if (!modbusDevice)
        return;

    if (!modbusDevice->setData(table, quint16(id), value))
        statusBar()->showMessage(tr("Could not set data: ") + modbusDevice->errorString(), 5000);
}

void MainWindow::setRegister(const QString &value)
{
    if (!modbusDevice)
        return;

    const QString objectName = QObject::sender()->objectName();
    if (registers.contains(objectName)) {
        bool ok = true;
        const quint16 id = quint16(QObject::sender()->property("ID").toUInt());
        if (objectName.startsWith(QStringLiteral("inReg"))) {
            const auto uval = value.toUShort(&ok, 16);
            if (ok)
                ok = modbusDevice->setData(QModbusDataUnit::InputRegisters, id, uval);
        } else if (objectName.startsWith(QStringLiteral("holdReg"))) {
            const auto uval = value.toUShort(&ok, 16);
            if (ok)
                ok = modbusDevice->setData(QModbusDataUnit::HoldingRegisters, id, uval);
        }

        if (!ok)
            statusBar()->showMessage(tr("Could not set register: ") + modbusDevice->errorString(),
                                     5000);
    }
}

Gestión de escrituras remotas

Los clientes Modbus pueden actualizar los valores de « Coils » y « HoldingRegisters » enviando solicitudes de escritura. Una vez que el valor se actualiza en el servidor mediante dicha solicitud, se emite una señal « QModbusServer::dataWritten()».

        connect(modbusDevice, &QModbusServer::dataWritten,
                this, &MainWindow::updateWidgets);

El ejemplo del servidor Modbus se conecta a esta señal, extrae los valores actualizados y actualiza la interfaz de usuario en consecuencia:

void MainWindow::updateWidgets(QModbusDataUnit::RegisterType table, int address, int size)
{
    for (int i = 0; i < size; ++i) {
        quint16 value;
        QString text;
        switch (table) {
        case QModbusDataUnit::Coils:
            modbusDevice->data(QModbusDataUnit::Coils, quint16(address + i), &value);
            coilButtons.button(address + i)->setChecked(value);
            break;
        case QModbusDataUnit::HoldingRegisters:
            modbusDevice->data(QModbusDataUnit::HoldingRegisters, quint16(address + i), &value);
            registers.value(QStringLiteral("holdReg_%1").arg(address + i))->setText(text
                .setNum(value, 16));
            break;
        default:
            break;
        }
    }
}

Ejecución del ejemplo

Puede ejecutar el ejemplo desde:

Proyecto de ejemplo en code.qt.io
