Ejemplo de diseños gráficos básicos
Muestra cómo crear diseños gráficos básicos.

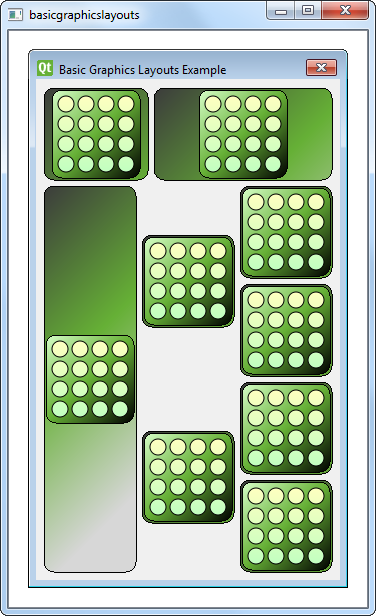

El ejemplo «Diseños gráficos básicos» muestra cómo utilizar las clases de diseño de QGraphicsView: QGraphicsLinearLayout y QGraphicsGridLayout. Además, muestra cómo escribir tu propio elemento de diseño personalizado.

Definición de la clase Window
La clase ` Window ` es una subclase de ` QGraphicsWidget`. Cuenta con un constructor que toma como parámetro un objeto ` QGraphicsWidget ` de tipo ` parent `.
class Window : public QGraphicsWidget
{
Q_OBJECT
public:
Window(QGraphicsWidget *parent = nullptr);
};Implementación de la clase «Window»
El constructor de ` Window ` crea una instancia de un objeto ` QGraphicsLinearLayout `, ` windowLayout`, con orientación vertical. Creamos otra instancia de un objeto ` QGraphicsLinearLayout `, ` linear`, cuyo padre es ` windowLayout`. A continuación, creamos un objeto ` LayoutItem `, ` item `, y lo añadimos a ` linear ` mediante la función ` addItem()`. También proporcionamos a ` item ` un ` stretchFactor`.
QGraphicsLinearLayout *windowLayout = new QGraphicsLinearLayout(Qt::Vertical);
QGraphicsLinearLayout *linear = new QGraphicsLinearLayout(windowLayout);
LayoutItem *item = new LayoutItem;
linear->addItem(item);
linear->setStretchFactor(item, 1);Repetimos el proceso:
- creamos un nuevo
LayoutItem, - añadimos el elemento «
linear», y - especificamos un factor de expansión.
item = new LayoutItem;
linear->addItem(item);
linear->setStretchFactor(item, 3);
windowLayout->addItem(linear);A continuación, añadimos linear a windowLayout, anidando dos objetos QGraphicsLinearLayout. Además de QGraphicsLinearLayout, también utilizamos un objeto QGraphicsGridLayout, grid, que es una cuadrícula de 4x3 con algunas celdas que se extienden a otras filas.
Creamos siete objetos ` LayoutItem ` y los colocamos en ` grid ` con la función ` addItem()`, tal y como se muestra en el fragmento de código siguiente:
QGraphicsGridLayout *grid = new QGraphicsGridLayout(windowLayout);
item = new LayoutItem;
grid->addItem(item, 0, 0, 4, 1);
item = new LayoutItem;
item->setMaximumHeight(item->minimumHeight());
grid->addItem(item, 0, 1, 2, 1, Qt::AlignVCenter);
item = new LayoutItem;
item->setMaximumHeight(item->minimumHeight());
grid->addItem(item, 2, 1, 2, 1, Qt::AlignVCenter);
item = new LayoutItem;
grid->addItem(item, 0, 2);
item = new LayoutItem;
grid->addItem(item, 1, 2);
item = new LayoutItem;
grid->addItem(item, 2, 2);
item = new LayoutItem;
grid->addItem(item, 3, 2);
windowLayout->addItem(grid);El primer elemento que añadimos a ` grid ` se coloca en la celda superior izquierda y abarca cuatro filas. Los dos elementos siguientes se colocan en la segunda columna y ocupan dos filas. Los valores de ` maximumHeight()` y ` minimumHeight()` de cada elemento se establecen como iguales para que no se expandan verticalmente. Como resultado, estos elementos no cabrán verticalmente en sus celdas. Por lo tanto, especificamos que deben alinearse verticalmente en el centro de la celda utilizando ` Qt::AlignVCenter`.
Por último, el propio grid se añade a windowLayout. A diferencia de QGridLayout::addItem(), QGraphicsGridLayout::addItem() requiere una fila y una columna como argumentos, especificando en qué celda debe colocarse el elemento. Además, si se omiten los argumentos rowSpan y columnSpan, su valor por defecto será 1.
Ten en cuenta que no especificamos un padre para cada LayoutItem que creamos, ya que todos estos elementos se añadirán a windowLayout. Cuando añadimos un elemento a un diseño, se le asignará automáticamente como padre el widget en el que está instalado el diseño.
setLayout(windowLayout);
setWindowTitle(tr("Basic Graphics Layouts Example"));Ahora que hemos configurado ` grid ` y lo hemos añadido a ` windowLayout`, instalamos ` windowLayout ` en el objeto ventana mediante ` QGraphicsWidget::setLayout()` y establecemos el título de la ventana.
Definición de la clase LayoutItem
La clase LayoutItem es una subclase de QGraphicsLayoutItem y QGraphicsItem. Cuenta con un constructor, un destructor y algunas reimplementaciones obligatorias. Dado que hereda de QGraphicsLayoutItem, debe reimplementar {QGraphicsLayoutItem::setGeometry()}{setGeometry()} y {QGraphicsLayoutItem::sizeHint()}{sizeHint()}. Además, hereda de QGraphicsItem, por lo que debe reimplementar {QGraphicsItem::boundingRect()}{boundingRect()} y {QGraphicsItem::paint()}{paint()}.
class LayoutItem : public QGraphicsLayoutItem, public QGraphicsItem
{
public:
LayoutItem(QGraphicsItem *parent = nullptr);
// Inherited from QGraphicsLayoutItem
void setGeometry(const QRectF &geom) override;
QSizeF sizeHint(Qt::SizeHint which, const QSizeF &constraint = QSizeF()) const override;
// Inherited from QGraphicsItem
QRectF boundingRect() const override;
void paint(QPainter *painter, const QStyleOptionGraphicsItem *option, QWidget *widget = nullptr) override;
private:
QPixmap m_pix;
};La clase ` LayoutItem ` también tiene una instancia privada de ` QPixmap` y ` m_pix`.
Implementación de la clase `LayoutItem`
En el constructor de ` LayoutItem`, se instancia ` m_pix ` y se carga en ella la imagen ` block.png `.
LayoutItem::LayoutItem(QGraphicsItem *parent)
: QGraphicsLayoutItem(), QGraphicsItem(parent),
m_pix(QPixmap(QLatin1String(":/images/block.png")))
{
setGraphicsItem(this);
}Utilizamos la macro Q_UNUSED() para evitar que el compilador genere advertencias sobre parámetros no utilizados.
void LayoutItem::paint(QPainter *painter, const QStyleOptionGraphicsItem *option,
QWidget *widget)
{
Q_UNUSED(widget);
Q_UNUSED(option);
QRectF frame(QPointF(0, 0), geometry().size());
const QSize pmSize = m_pix.size();
QGradientStops stops;La idea detrás de la función paint() es dibujar el rectángulo de fondo y, a continuación, dibujar un rectángulo alrededor del mapa de píxeles.
// paint a background rect (with gradient)
QLinearGradient gradient(frame.topLeft(), frame.topLeft() + QPointF(200,200));
stops << QGradientStop(0.0, QColor(60, 60, 60));
stops << QGradientStop(frame.height() / 2 / frame.height(), QColor(102, 176, 54));
//stops << QGradientStop(((frame.height() + h)/2 )/frame.height(), QColor(157, 195, 55));
stops << QGradientStop(1.0, QColor(215, 215, 215));
gradient.setStops(stops);
painter->setBrush(QBrush(gradient));
painter->drawRoundedRect(frame, 10.0, 10.0);
// paint a rect around the pixmap (with gradient)
QPointF pixpos = frame.center() - (QPointF(pmSize.width(), pmSize.height()) / 2);
QRectF innerFrame(pixpos, pmSize);
innerFrame.adjust(-4, -4, 4, 4);
gradient.setStart(innerFrame.topLeft());
gradient.setFinalStop(innerFrame.bottomRight());
stops.clear();
stops << QGradientStop(0.0, QColor(215, 255, 200));
stops << QGradientStop(0.5, QColor(102, 176, 54));
stops << QGradientStop(1.0, QColor(0, 0, 0));
gradient.setStops(stops);
painter->setBrush(QBrush(gradient));
painter->drawRoundedRect(innerFrame, 10.0, 10.0);
painter->drawPixmap(pixpos, m_pix);
}La reimplementación de ` boundingRect()` establecerá la esquina superior izquierda en (0,0), y su tamaño será el de los elementos de diseño ` geometry()`. Esta es el área en la que pintamos.
La reimplementación de ` setGeometry()` simplemente llama a la implementación de su clase base. Sin embargo, dado que esto modificará el `boundingRect`, también debemos llamar a ` prepareGeometryChange()`. Por último, movemos el elemento según ` geom.topLeft()`.
void LayoutItem::setGeometry(const QRectF &geom)
{
prepareGeometryChange();
QGraphicsLayoutItem::setGeometry(geom);
setPos(geom.topLeft());
}Dado que no queremos que el tamaño del elemento sea menor que el del mapa de píxeles, debemos asegurarnos de devolver una indicación de tamaño que sea mayor que m_pix. También añadimos algo de espacio adicional alrededor para los bordes que dibujaremos más tarde. Como alternativa, podrías escalar el mapa de píxeles para evitar que el elemento sea más pequeño que este. El tamaño preferido es el mismo que la indicación de tamaño mínimo, mientras que establecemos el máximo en un valor elevado
QSizeF LayoutItem::sizeHint(Qt::SizeHint which, const QSizeF &constraint) const
{
switch (which) {
case Qt::MinimumSize:
case Qt::PreferredSize:
// Do not allow a size smaller than the pixmap with two frames around it.
return m_pix.size() + QSize(12, 12);
case Qt::MaximumSize:
return QSizeF(1000,1000);
default:
break;
}
return constraint;
}© 2026 The Qt Company Ltd. Documentation contributions included herein are the copyrights of their respective owners. The documentation provided herein is licensed under the terms of the GNU Free Documentation License version 1.3 as published by the Free Software Foundation. Qt and respective logos are trademarks of The Qt Company Ltd. in Finland and/or other countries worldwide. All other trademarks are property of their respective owners.
