Qt Canvas Painter - Exemple « Hello Widget »

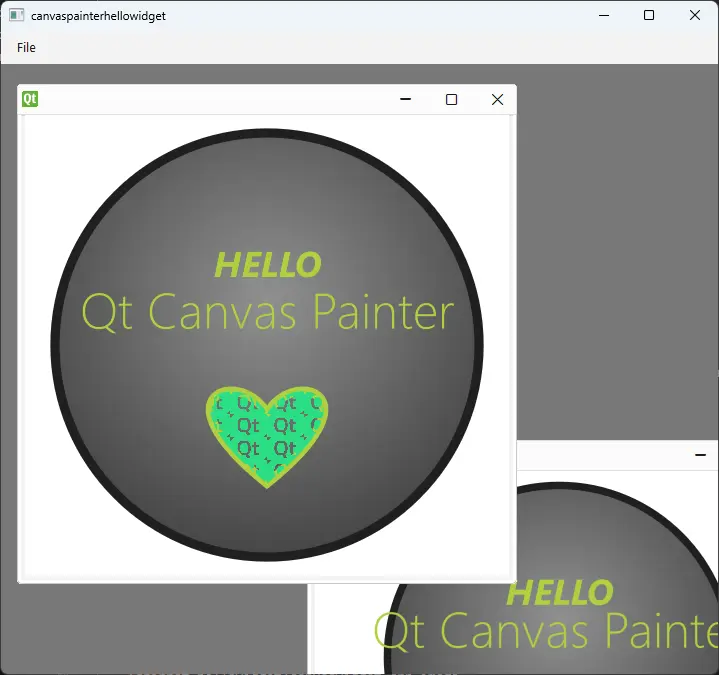

Cet exemple implémente une sous-classe de ` QCanvasPainterWidget `. Une ou plusieurs instances de ce widget peuvent ensuite être ajoutées à un ` QMdiArea ` au sein de ` QMainWindow`.

QCanvasPainterWidget Ce dernier dérive lui-même de ` QRhiWidget` et utilise toujours le rendu 3D accéléré via ` QRhi`.

Les sous-classes de ` QCanvasPainterWidget ` devront au minimum implémenter la méthode ` paint()`. Cet exemple utilise également une image, chargée à partir d’un fichier PNG.

class CanvasWidget : public QCanvasPainterWidget
{
public:
    CanvasWidget();
    void initializeResources(QCanvasPainter *p) override;
    void paint(QCanvasPainter *p) override;
    void graphicsResourcesInvalidated() override;

private:
    QCanvasImage m_image;
};

La fonction paint() peut commencer immédiatement à dessiner en utilisant le fournisseur QCanvasPainter:

void CanvasWidget::paint(QCanvasPainter *p)
{
    const float size = std::min(width(), height());
    const float centerX = width() / 2;
    const float centerY = height() / 2;

    // Paint the background circle
    QCanvasRadialGradient gradient1(centerX, centerY - size * 0.1f, 0, size * 0.6f);
    gradient1.setStartColor(QColor(0x909090));
    gradient1.setEndColor(QColor(0x404040));
    p->beginPath();
    p->circle(QPointF(centerX, centerY), size * 0.46f);
    p->setFillStyle(gradient1);
    p->fill();
    p->setStrokeStyle(QColor(0x202020));
    p->setLineWidth(size * 0.02f);
    p->stroke();

Consultez QCanvasPainter, QCanvasBrush, QCanvasRadialGradient, QCanvasImagePattern, QCanvasImage et QFont pour plus d’informations sur les fonctionnalités utilisées dans cet exemple.

L'image sert de motif pour remplir la forme de cœur :

    // Paint heart
    QCanvasImagePattern pattern(m_image, centerX, centerY, size * 0.08f, size * 0.05f);
    p->setFillStyle(pattern);

Lorsque des ressources telles que QCanvasImage et QCanvasOffscreenCanvas sont impliquées, celles-ci sont gérées dans les méthodes initializeResources() et graphicsResourcesInvalidated() :

void CanvasWidget::initializeResources(QCanvasPainter *p)
{
    Q_ASSERT(m_image.isNull());
    const auto flags = QCanvasPainter::ImageFlag::Repeat | QCanvasPainter::ImageFlag::GenerateMipmaps;
    m_image = p->addImage(QImage(u":/qt-translucent.png"_s), flags);
}

void CanvasWidget::graphicsResourcesInvalidated()
{
    m_image = {};
}

initializeResources() est simplement une fonction de commodité. Au lieu de l'implémenter, on pourrait également écrire ce qui suit dans paint():

if (m_image.isNull())
    m_image = p->addImage(QImage(":/qt-translucent.png"), QCanvasPainter::ImageFlag::Repeat);

Cet exemple ne modifie pas la parenté des widgets entre les fenêtres ; les ressources graphiques ne seront donc pas perdues. Il est néanmoins recommandé d’attribuer un objet vide par défaut à toutes les variables QCanvasImage et QCanvasOffscreenCanvas dans la méthode graphicsResourcesInvalidated().

La fonction `main()` crée un ` QMainWindow ` et un ` QMdiArea`. Plusieurs instances de la classe `CanvasWidget` peuvent être ajoutées en tant que sous-fenêtres. Comme la valeur par défaut de ` hasSharedPainter()` est `true` et qu’elles sont placées au sein du même widget de niveau supérieur, tous les widgets de dessin partageront le même ` QCanvasPainter ` et l’infrastructure de rendu associée, au lieu d’en créer des dédiés.

Exemple de projet sur code.qt.io
