Utilisation d'axes multiples

Note : Ceci fait partie de l'exemple de la galerie Charts with Widgets.

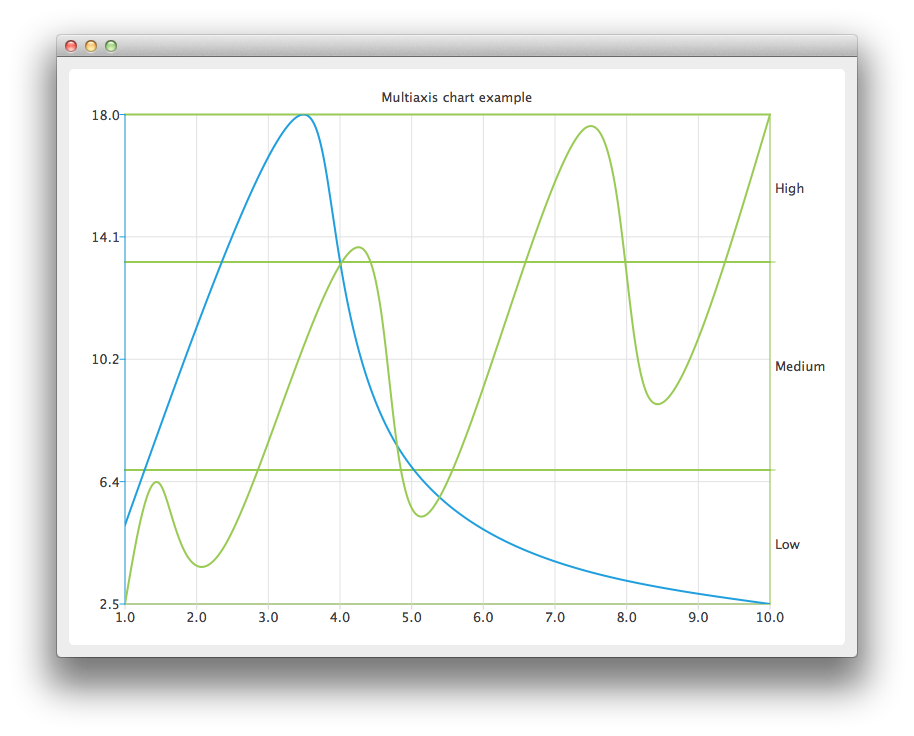

Capture d'écran montrant deux graphiques linéaires à trois axes

Créez l'instance QChart, masquez la légende du graphique et définissez son titre.

auto chart = new QChart;
chart->legend()->hide();
chart->setTitle("Multiple Vertical Axes in Chart");

Créez une instance QValueAxis qui sera utilisée comme axe horizontal par les deux séries et ajoutez-la au bas du graphique. L'axe peut être partagé entre plusieurs séries, mais chaque série ne peut avoir qu'un seul axe vertical et horizontal.

auto axisX = new QValueAxis;
axisX->setTickCount(10);
chart->addAxis(axisX, Qt::AlignBottom);

Créez la première série et ajoutez-y les données. Enfin, ajoutez la série au graphique. Instanciez son propre axe Y et ajoutez-le au graphique. Attachez ensuite l'axe X commun et l'axe Y spécifique à la série. Dans cet exemple, la couleur de la ligne de l'axe est la même que celle de la série afin de pouvoir distinguer quel axe est attaché à quelle série.

auto series = new QSplineSeries;
*series << QPointF(1, 5) << QPointF(3.5, 18) << QPointF(4.8, 7.5) << QPointF(10, 2.5);
chart->addSeries(series);

auto axisY = new QValueAxis;
axisY->setLinePenColor(series->pen().color());

chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisX);
series->attachAxis(axisY);

De même, préparez une autre série. Cette fois, un type d'axe différent est utilisé. En outre, la couleur des lignes de la grille est également identique à celle de la série.

series = new QSplineSeries;
*series << QPointF(1, 0.5) << QPointF(1.5, 4.5) << QPointF(2.4, 2.5) << QPointF(4.3, 12.5)
        << QPointF(5.2, 3.5) << QPointF(7.4, 16.5) << QPointF(8.3, 7.5) << QPointF(10, 17);
chart->addSeries(series);

auto axisY3 = new QCategoryAxis;
axisY3->append("Low", 5);
axisY3->append("Medium", 12);
axisY3->append("High", 17);
axisY3->setLinePenColor(series->pen().color());
axisY3->setGridLinePen((series->pen()));

chart->addAxis(axisY3, Qt::AlignRight);
series->attachAxis(axisX);
series->attachAxis(axisY3);

Créez un objet QChartView avec QChart comme paramètre.

createDefaultChartView(chart);
