Personnalisation des légendes

Note : Ceci fait partie de l'exemple de la galerie Charts with QML.

Nous vous montrons ici comment créer votre propre légende personnalisée au lieu d'utiliser la légende intégrée de l'API ChartView.

La vue principale de l'application montre un graphique à zones empilées. Voici comment l'une des zones empilées est créée. Voir ChartViewStacked.qml et AnimatedAreaSeries.qml.

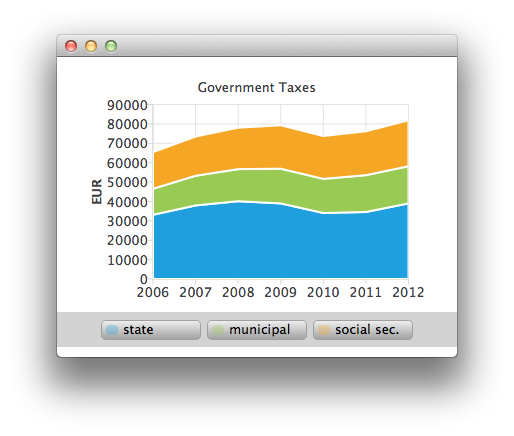

Capture d'écran affichant les taxes gouvernementales sous la forme de plusieurs graphiques superposés, le graphique orange représentant la sécurité sociale, le vert la municipalité et le bleu l'État.

AnimatedAreaSeries {
    id: municipalSeries
    name: "municipal"
    axisX: axisX
    axisY: axisY
    borderWidth: 0
    upperSeries: LineSeries {
        id: municipalUpper
        XYPoint { x: 2006; y: 33119 + 13443 }
        XYPoint { x: 2007; y: 37941 + 15311 }
        XYPoint { x: 2008; y: 40122 + 16552 }
        XYPoint { x: 2009; y: 38991 + 17904 }
        XYPoint { x: 2010; y: 34055 + 17599 }
        XYPoint { x: 2011; y: 34555 + 19002 }
        XYPoint { x: 2012; y: 38991 + 19177 }
    }
    lowerSeries: stateUpper
}

Le survol de la souris au sommet de la légende met en évidence la série survolée. (voir CustomLegend.qml).

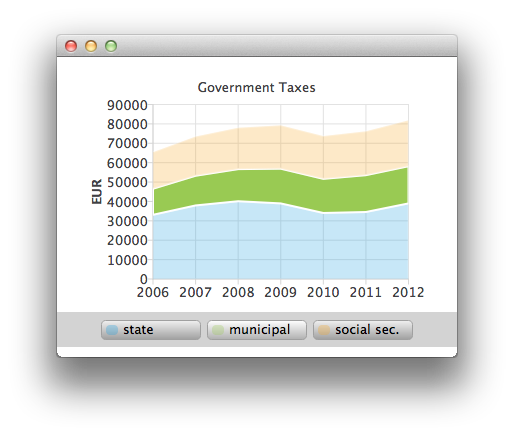

Capture d'écran montrant que si la souris passe au-dessus de l'une des trois légendes (État, commune, sécurité sociale), la zone correspondante est mise en évidence.

Row {
    id: legendRow
    anchors.centerIn: parent
    spacing: 10

    Repeater {
        id: legendRepeater
        model: legend.seriesCount
        delegate: legendDelegate
    }
}
Component {
    id: legendDelegate
    Rectangle {
        id: rect
    ...
        MouseArea {
            id: mouseArea
            anchors.fill: parent
            hoverEnabled: true
            onEntered: {
                rect.gradient = buttonGradientHovered;
                legend.entered(label.text);
            }
            onExited: {
                rect.gradient = buttonGradient;
                legend.exited(label.text);
                marker.opacity = 0.3;
                marker.height = 10;
            }
            onClicked: {
                legend.selected(label.text);
                marker.opacity = 1.0;
                marker.height = 12;
            }
        }

Vous pouvez également sélectionner l'une des zones empilées pour l'examiner de plus près sous la forme d'une série de lignes par un clic de souris (voir ChartViewHighlighted.qml).

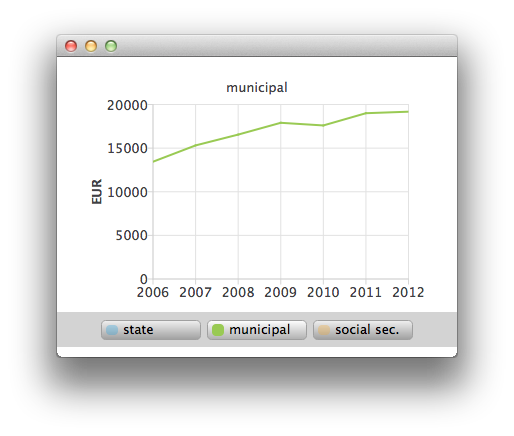

Capture d'écran montrant que si l'on appuie sur l'un des trois diagrammes de zone, l'évolution de la zone est affichée.

ChartView {
    id: chartViewHighlighted

    property variant selectedSeries

    signal clicked

    legend.visible: false
    margins.top: 10
    margins.bottom: 0
    antialiasing: true

    LineSeries {
        id: lineSeries

        axisX: ValueAxis {
            min: 2006
            max: 2012
            labelFormat: "%.0f"
            tickCount: 7
        }
        axisY: ValueAxis {
            id: axisY
            titleText: "EUR"
            min: 0
            max: 40000
            labelFormat: "%.0f"
            tickCount: 5
        }
    }
