Création de diagrammes de dispersion

Remarque : cet exemple fait partie de l'exemple de la galerie Charts with Widgets.

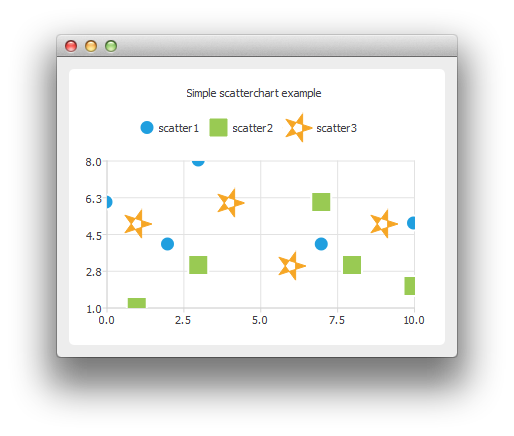

Capture d'écran d'un diagramme de dispersion avec trois séries de données : cercles bleus (dispersion 1), carrés verts (dispersion 2) et étoiles orange (dispersion 3).

Pour créer des diagrammes de dispersion, une instance QScatterSeries est nécessaire. Nous créons ici une instance de série de nuage de points et définissons le type et la largeur du contour des points de nuage de points.

auto series0 = new QScatterSeries;
series0->setName("scatter1");
series0->setMarkerShape(QScatterSeries::MarkerShapeCircle);
series0->setMarkerSize(15.0);

auto series1 = new QScatterSeries;
series1->setName("scatter2");
series1->setMarkerShape(QScatterSeries::MarkerShapeRectangle);
series1->setMarkerSize(20.0);

auto series2 = new QScatterSeries;
series2->setName("scatter3");
series2->setMarkerShape(QScatterSeries::MarkerShapeRectangle);
series2->setMarkerSize(30.0);

Nous ajoutons les données à afficher. Nous pouvons utiliser la fonction membre append() ou l'opérateur stream.

series0->append(0, 6);
series0->append(2, 4);
series0->append(3, 8);
series0->append(7, 4);
series0->append(10, 5);

*series1 << QPointF(1, 1) << QPointF(3, 3) << QPointF(7, 6) << QPointF(8, 3) << QPointF(10, 2);
*series2 << QPointF(1, 5) << QPointF(4, 6) << QPointF(6, 3) << QPointF(9, 5);

Nous pouvons définir la brosse de la série de points de dispersion comme étant une image. Ici, l'image est une étoile créée à l'aide de QPainterPath.

QPainterPath starPath;
starPath.moveTo(28, 15);
for (int i = 1; i < 5; ++i) {
    starPath.lineTo(14 + 14 * qCos(0.8 * i * M_PI),
                    15 + 14 * qSin(0.8 * i * M_PI));
}
starPath.closeSubpath();

QImage star(30, 30, QImage::Format_ARGB32);
star.fill(Qt::transparent);

QPainter painter(&star);
painter.setRenderHint(QPainter::Antialiasing);
painter.setPen(QRgb(0xf6a625));
painter.setBrush(painter.pen().color());
painter.drawPath(starPath);

series2->setBrush(star);
series2->setPen(QColor(Qt::transparent));

Enfin, nous activons l'anticrénelage, définissons le titre du graphique et ajoutons la série de nuages de points au graphique. Nous désactivons également l'ombre portée, car elle ne serait pas très esthétique dans une application où seule la vue du graphique est affichée.

auto chart = new QChart;
chart->addSeries(series0);
chart->addSeries(series1);
chart->addSeries(series2);

chart->setTitle("Simple Scatter Chart");
chart->createDefaultAxes();
chart->setDropShadowEnabled(false);

Nous pouvons également utiliser les points de dispersion comme marqueurs de légende.

chart->legend()->setMarkerShape(QLegend::MarkerShapeFromSeries);

Le graphique est prêt à être affiché.
