Changer la couleur et l'état des barres

Remarque : cet exemple fait partie de l'exemple de la galerie Charts with Widgets.

L'exemple montre comment modifier la couleur et l'état des barres à l'aide de setBarSelected().

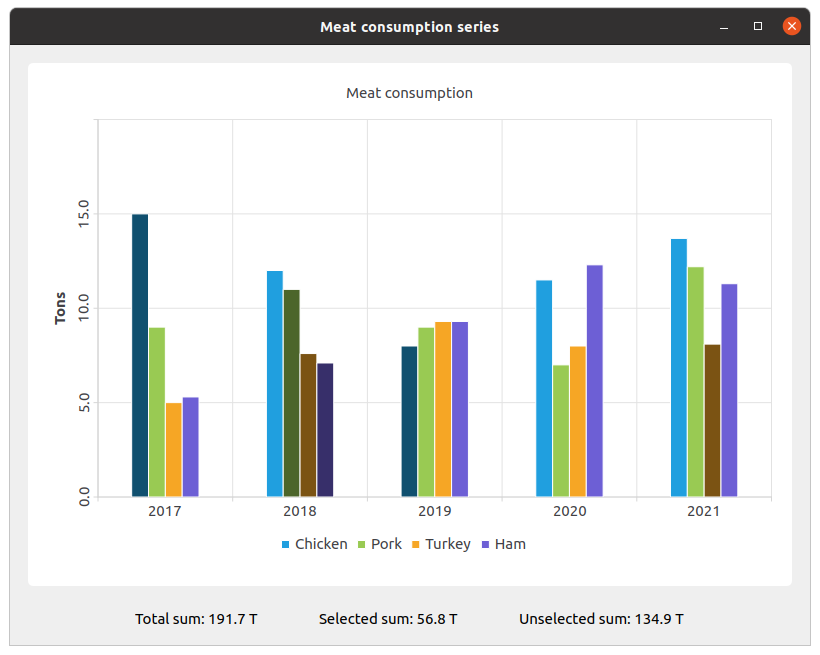

Diagramme à barres montrant la consommation de viande de 2017 à 2021 pour le poulet, le porc, la dinde et le jambon. Les sommes totales, sélectionnées et non sélectionnées sont affichées sous le graphique.

Nous créons les ensembles et les remplissons avec les données. Nous créons ensuite une série et y ajoutons des données.

QBarSet *setChicken = createChickenSet();
QBarSet *setPork = createPorkSet();
QBarSet *setTurkey = createTurkeySet();
QBarSet *setHam = createHamSet();
qreal totalSum = setChicken->sum() + setPork->sum() + setTurkey->sum() + setHam->sum();
QList<QBarSet *> setList = QList<QBarSet *>{setChicken, setPork, setTurkey, setHam};

auto series = new QBarSeries;
series->append(setList);

Nous créons le graphique et y ajoutons les séries. Nous ajoutons également un titre au graphique, définissons l'animation du graphique et alignons la légende.

auto chart = new QChart;
chart->addSeries(series);
chart->setTitle(tr("Meat Consumption (Click on bars to select them)"));
chart->setAnimationOptions(QChart::SeriesAnimations);
chart->legend()->setVisible(true);
chart->legend()->setAlignment(Qt::AlignBottom);
chart->layout()->setContentsMargins(0, 0, 0, 0);

Ici, nous définissons la couleur des barres sélectionnées.

const auto barSets = series->barSets();
for (QBarSet *barSet : barSets)
    barSet->setSelectedColor(barSet->brush().color().darker());

L'étape suivante consiste à ajouter des axes : QBarCategoryAxis pour les années de mesure et QValueAxis pour la plage de valeurs.

QStringList categories = createYearCategories();
auto axisX = new QBarCategoryAxis;
axisX->setCategories(categories);
chart->addAxis(axisX, Qt::AlignBottom);
series->attachAxis(axisX);

auto axisY = new QValueAxis;
axisY->setRange(0, 20);
axisY->setTitleText(tr("Tons"));
axisY->setLabelsAngle(-90);
axisY->setTitleVisible(true);
chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisY);

Ensuite, nous ajoutons la vue du graphique pour y placer le graphique.

auto chartView = new QChartView(chart, this);
chartView->setRenderHint(QPainter::Antialiasing);

Nous créons ici un widget pour les étiquettes des valeurs des barres sélectionnées et non sélectionnées.

auto labelWidget = new QWidget(this);
auto labelLayout = new QHBoxLayout(labelWidget);
labelLayout->setAlignment(Qt::AlignCenter);

auto totalSumLabel = new QLabel(tr("Total sum: %1 T").arg(totalSum), this);
labelLayout->addWidget(totalSumLabel);
totalSumLabel->setContentsMargins(0, 0, 54, 0);

auto selectedSumLabel = new QLabel(tr("Selected sum: 0 T"), this);
labelLayout->addWidget(selectedSumLabel);

auto unselectedSumLabel = new QLabel(tr("Unselected sum: %1 T").arg(totalSum), this);
labelLayout->addWidget(unselectedSumLabel);
unselectedSumLabel->setContentsMargins(54, 0, 0, 0);

Nous relions la sélection d'une barre spécifique aux étiquettes des valeurs à l'aide d'un lambda. set->toggleSelection({index}) définit la barre sélectionnée.

QObject::connect(series, &QAbstractBarSeries::clicked, series, [=](int index, QBarSet *set) {
    set->toggleSelection({index});
    qreal selectedSum = 0.;
    for (int i = 0; i < setList.size(); ++i) {
        auto selectedIndices = setList.at(i)->selectedBars();
        for (int k = 0; k < selectedIndices.size(); ++k)
            selectedSum += setList.at(i)->at(selectedIndices.at(k));
    }
    selectedSumLabel->setText(tr("Selected sum: %1 T").arg(selectedSum));
    // Because of rounding errors, selectedSum can result in being bigger than total sum
    qreal unselectedSum = totalSum - selectedSum < 0 ? 0. : totalSum - selectedSum;
    unselectedSumLabel->setText(
        tr("Unselected sum: %1 T")
            .arg(unselectedSum)
        );
});

Enfin, nous créons la présentation principale.

auto mainLayout = new QVBoxLayout(this);

mainLayout->addWidget(chartView);
mainLayout->addWidget(labelWidget);
