Véhicule

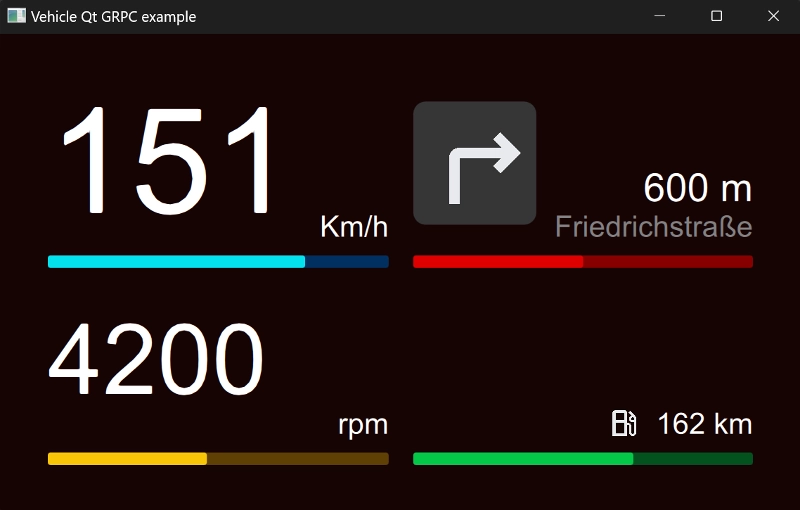

Cet exemple simule le tableau de bord d’un véhicule qui affiche les données envoyées par un serveur gRPC.

Le code d'exemple comporte les éléments suivants :

• vehicle_client Une application cliente Qt pour gRPC qui utilise les fonctions CMake ` qt_add_protobuf() ` et `qt_add_grpc() ` pour générer le code Qt des messages et des services.
• vehicle_server Une application qui appelle le plugin C++ gRPC pour générer le code serveur et implémenter une logique serveur simple.

Ces deux composants utilisent des messages générés à partir des schémas protobuf décrits dans les fichiers vehicleservice.proto et navigationservice.proto.

Service « Vehicle » :

message SpeedMsg {
    int32 speed = 1;
}

message RpmMsg {
    int32 rpm = 1;
}

message AutonomyMsg {
    int32 autonomy = 1;
}

service VehicleService {
    rpc getSpeedStream(google.protobuf.Empty) returns (stream SpeedMsg) {}
    rpc getRpmStream(google.protobuf.Empty) returns (stream RpmMsg) {}
    rpc getAutonomy(google.protobuf.Empty) returns (AutonomyMsg) {}
}

Service de navigation :

enum DirectionEnum {
    RIGHT = 0;
    LEFT = 1;
    STRAIGHT = 2;
    BACKWARD = 3;
}

message NavigationMsg {
    int32 totalDistance = 1;
    int32 traveledDistance = 2;
    DirectionEnum direction = 3;
    string street = 4;
}

service NavigationService {
    rpc getNavigationStream(google.protobuf.Empty) returns (stream NavigationMsg) {}
}

Le singleton C++ de l’ VehicleManager utilise deux instances de type « QThread » pour communiquer en parallèle avec le serveur. Les threads disposent de différents types de connexion « gRPC ». Dans cet exemple, il en existe deux :

• RPC de streaming serveur Par exemple, le flux de vitesse du thread du véhicule. Il utilise deux fonctions de rappel : QGrpcServerStream::messageReceived et QGrpcOperation::finished

  Empty speedRequest;
  m_streamSpeed = m_client->getSpeedStream(speedRequest);

  connect(m_streamSpeed.get(), &QGrpcServerStream::messageReceived, this, [this]() {
      if (const auto speedResponse = m_streamSpeed->read<SpeedMsg>()) {
          emit speedChanged(speedResponse->speed());
      }
  });

  connect(
      m_streamSpeed.get(), &QGrpcServerStream::finished, this,
      [this](const QGrpcStatus&status) {
          if (!status.isOk()) {
              auto error = QString("Erreur de flux lors de la récupération de la vitesse %1 (%2)")
                               .arg(status.message())
                               .arg(QVariant::fromValue(status.code()).toString());
              emit connectionError(error);
              qWarning() << error;
             return;
          }
      },
      Qt::SingleShotConnection); RPC unaires de type «

• » L'opération RPC « getAutonomy » est un RPC unaire. Elle renvoie une seule réponse. Elle est uniquement connectée au signal « QGrpcOperation::finished ».

  autonomyRequest vide ;
  std::unique_ptr<QGrpcCallReply> autonomyReply = m_client->getAutonomy(autonomyRequest);
  const auto *autonomyReplyPtr = autonomyReply.get();
  connect(
      autonomyReplyPtr, &QGrpcCallReply::finished, this,
      [this, autonomyReply = std::move(autonomyReply)](const QGrpcStatus&status) {
          if (!status.isOk()) {
              auto error = QString("Erreur lors de la récupération de l'autonomie %1 (%2)")
                               .arg(status.message())
                               .arg(QVariant::fromValue(status.code()).toString());
              emit connectionError(error);
              qWarning() << error;
             return;
          }

          if (const auto autonomyMsg = autonomyReply->read<AutonomyMsg>()) {
              emit autonomyChanged(autonomyMsg->autonomy());
          }
      },
      Qt::SingleShotConnection);

L'interface de la fenêtre principale du client est définie dans le fichier Main.qml. Elle utilise le type QML ` Connections ` afin de relier les signaux du singleton C++ ` VehicleManager ` à des slots personnalisés :

    Connections {
        target: VehicleManager

        // This slot will be executed when the VehicleManager::totalDistanceChanged
        // signal is emitted
        function onTotalDistanceChanged(distance: int): void {
            root.totalDistance = distance;
        }

        function onSpeedChanged(speed: int): void {
            root.speed = speed;
        }

        function onRpmChanged(rpm: int): void {
            root.rpm = rpm;
        }

        function onTraveledDistanceChanged(distance: int): void {
            root.traveledDistance = distance;
        }

        function onDirectionChanged(direction: int): void {
            if (direction == VehicleManager.RIGHT) {
                root.directionImageSource = "qrc:/direction_right.svg";
            } else if (direction == VehicleManager.LEFT) {
                root.directionImageSource =  "qrc:/direction_left.svg";
            } else if (direction == VehicleManager.STRAIGHT) {
                root.directionImageSource =  "qrc:/direction_straight.svg";
            } else {
                root.directionImageSource =  "";
            }
        }

Après avoir reçu une réponse, la fenêtre du client met à jour l’interface utilisateur avec les données reçues. De cette manière, les messages peuvent être reçus dans différents threads et transmis à l’interface utilisateur du client de manière thread-safe grâce aux signaux.

Exemple de projet sur code.qt.io
