Bonjour GLES3 - Exemple

Présente les fonctions d'OpenGL ES 3.0 via QOpenGLExtraFunctions.

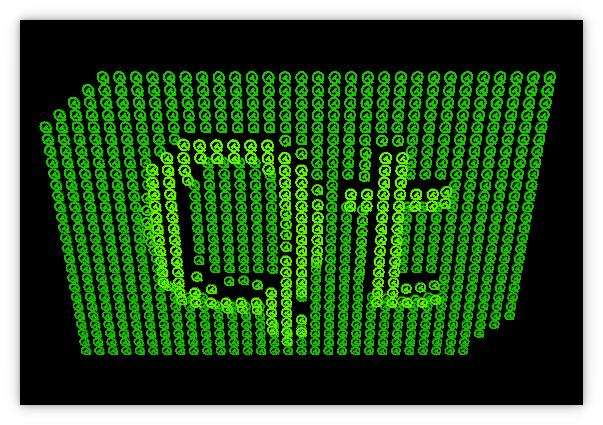

Capture d'écran montrant plusieurs objets 3D formant un symbole

Présentation

Cet exemple illustre l’utilisation simple et multiplateforme des fonctions OpenGL ES 3.0 via QOpenGLExtraFunctions dans une application qui fonctionne de manière identique sur les plateformes de bureau avec OpenGL 3.3 et sur les appareils mobiles/embarqués avec OpenGL ES 3.0.

Cet exemple ne présente aucune dépendance vis-à-vis d’ QWidget; il utilise QOpenGLWindow, une sous-classe pratique de QWindow qui facilite l’implémentation de fenêtres contenant du contenu rendu par OpenGL. En ce sens, il complète l’exemple « OpenGL Window », qui montre l’implémentation d’une fenêtre QWindow basée sur OpenGL sans utiliser cette sous-classe pratique.

L’implémentation de la forme du logo Qt est tirée de l’ exemple « Hello GL2 ».

En ce qui concerne d'autres aspects liés à l'utilisation d'OpenGL, on observe les différences suivantes.

Le contexte OpenGL créé doit avoir un numéro de version suffisamment élevé pour prendre en charge les fonctionnalités utilisées.
La directive de version du shader est différente.

Configuration dans main.cpp

Ici, nous instancions nos objets ` QGuiApplication` et `QSurfaceformat`, puis nous définissons leur ` depth buffer size` :

int main(int argc, char *argv[])
{
    QGuiApplication app(argc, argv);

    QSurfaceFormat fmt;
    fmt.setDepthBufferSize(24);

Nous demandons un contexte OpenGL 3.3 core ou OpenGL ES 3.0, en fonction de la fonction QOpenGLContext::openGLModuleType() :

   if (QOpenGLContext::openGLModuleType()== QOpenGLContext::LibGL) {
        qDebug("Requesting 3.3 core context");
        fmt.setVersion(3, 3);
        fmt.setProfile(QSurfaceFormat::CoreProfile);
    } else {
        qDebug("Requesting 3.0 context");
        fmt.setVersion(3, 0);
    }

    QSurfaceFormat::setDefaultFormat(fmt);

Nous définissons le format de surface par défaut et instancions notre GLWindow glWindow.

Implémentation de GLWindow

Cette classe fournit les fonctionnalités de l'application d'exemple.

Pour commencer, on déclare ` GLWindow ` en implémentant une sous-classe de ` QOpenGLWindow` :

class GLWindow : public QOpenGLWindow

Les propriétés suivantes sont déclarées à l'aide de ` Q_PROPERTY` :

{
    Q_OBJECT
    Q_PROPERTY(float z READ z WRITE setZ)
    Q_PROPERTY(float r READ r WRITE setR)
    Q_PROPERTY(float r2 READ r2 WRITE setR2)

Les fonctions publiques suivantes sont déclarées :

public:
    GLWindow();
    ~GLWindow();

    void initializeGL();
    void resizeGL(int w, int h);
    void paintGL();

    float z() const { return m_eye.z(); }
    void setZ(float v);

    float r() const { return m_r; }
    void setR(float v);
    float r2() const { return m_r2; }
    void setR2(float v);

Les objets privés suivants sont déclarés :

private slots:
    void startSecondStage();
private:
    QOpenGLTexture *m_texture = nullptr;
    QOpenGLShaderProgram *m_program = nullptr;
    QOpenGLBuffer *m_vbo = nullptr;
    QOpenGLVertexArrayObject *m_vao = nullptr;
    Logo m_logo;
    int m_projMatrixLoc = 0;
    int m_camMatrixLoc = 0;
    int m_worldMatrixLoc = 0;
    int m_myMatrixLoc = 0;
    int m_lightPosLoc = 0;
    QMatrix4x4 m_proj;
    QMatrix4x4 m_world;
    QVector3D m_eye;

Du point de vue de l’implémentation, les fonctions qui ne sont pas déclarées en ligne sont implémentées (ou réimplémentées) dans glwindow.cpp. Les sections suivantes traiteront des détails d’implémentation relatifs à l’utilisation d’OpenGL ES 3.0.

Animations

Le code suivant concerne les animations et ne sera pas abordé ici :

GLWindow::GLWindow()
{
    m_world.setToIdentity();
    m_world.translate(0, 0, -1);
    m_world.rotate(180, 1, 0, 0);

    QSequentialAnimationGroup *animGroup = new QSequentialAnimationGroup(this);
    animGroup->setLoopCount(-1);
    QPropertyAnimation *zAnim0 = new QPropertyAnimation(this, QByteArrayLiteral("z"));
    zAnim0->setStartValue(1.5f);
    zAnim0->setEndValue(10.0f);
    zAnim0->setDuration(2000);
    animGroup->addAnimation(zAnim0);
    QPropertyAnimation *zAnim1 = new QPropertyAnimation(this, QByteArrayLiteral("z"));
    zAnim1->setStartValue(10.0f);
    zAnim1->setEndValue(50.0f);
    zAnim1->setDuration(4000);
    zAnim1->setEasingCurve(QEasingCurve::OutElastic);
    animGroup->addAnimation(zAnim1);
    QPropertyAnimation *zAnim2 = new QPropertyAnimation(this, QByteArrayLiteral("z"));
    zAnim2->setStartValue(50.0f);
    zAnim2->setEndValue(1.5f);
    zAnim2->setDuration(2000);
    animGroup->addAnimation(zAnim2);
    animGroup->start();

    QPropertyAnimation* rAnim = new QPropertyAnimation(this, QByteArrayLiteral("r"));
    rAnim->setStartValue(0.0f);
    rAnim->setEndValue(360.0f);
    rAnim->setDuration(2000);
    rAnim->setLoopCount(-1);
    rAnim->start();

    QTimer::singleShot(4000, this, &GLWindow::startSecondStage);
}

GLWindow::~GLWindow()
{
    makeCurrent();
    delete m_texture;
    delete m_program;
    delete m_vbo;
    delete m_vao;
}

void GLWindow::startSecondStage()
{
    QPropertyAnimation* r2Anim = new QPropertyAnimation(this, QByteArrayLiteral("r2"));
    r2Anim->setStartValue(0.0f);
    r2Anim->setEndValue(360.0f);
    r2Anim->setDuration(20000);
    r2Anim->setLoopCount(-1);
    r2Anim->start();
}

void GLWindow::setZ(float v)
{
    m_eye.setZ(v);
    m_uniformsDirty = true;
    update();
}

void GLWindow::setR(float v)
{
    m_r = v;
    m_uniformsDirty = true;
    update();
}

void GLWindow::setR2(float v)
{
    m_r2 = v;
    m_uniformsDirty = true;
    update();
}

Pour plus d'informations, consultez la documentation sur QPropertyAnimation et QSequentialAnimationGroup.

Shaders

Les shaders sont définis comme suit :

static const char *vertexShaderSource =
    "layout(location = 0) in vec4 vertex;\n"
    "layout(location = 1) in vec3 normal;\n"
    "out vec3 vert;\n"
    "out vec3 vertNormal;\n"
    "out vec3 color;\n"
    "uniform mat4 projMatrix;\n"
    "uniform mat4 camMatrix;\n"
    "uniform mat4 worldMatrix;\n"
    "uniform mat4 myMatrix;\n"
    "uniform sampler2D sampler;\n"
    "void main() {\n"
    "   ivec2 pos = ivec2(gl_InstanceID % 32, gl_InstanceID / 32);\n"
    "   vec2 t = vec2(float(-16 + pos.x) * 0.8, float(-18 + pos.y) * 0.6);\n"
    "   float val = 2.0 * length(texelFetch(sampler, pos, 0).rgb);\n"
    "   mat4 wm = myMatrix * mat4(1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, t.x, t.y, val, 1) * worldMatrix;\n"
    "   color = texelFetch(sampler, pos, 0).rgb * vec3(0.4, 1.0, 0.0);\n"
    "   vert = vec3(wm * vertex);\n"
    "   vertNormal = mat3(transpose(inverse(wm))) * normal;\n"
    "   gl_Position = projMatrix * camMatrix * wm * vertex;\n"
    "}\n";

static const char *fragmentShaderSource =
    "in highp vec3 vert;\n"
    "in highp vec3 vertNormal;\n"
    "in highp vec3 color;\n"
    "out highp vec4 fragColor;\n"
    "uniform highp vec3 lightPos;\n"
    "void main() {\n"
    "   highp vec3 L = normalize(lightPos - vert);\n"
    "   highp float NL = max(dot(normalize(vertNormal), L), 0.0);\n"
    "   highp vec3 col = clamp(color * 0.2 + color * 0.8 * NL, 0.0, 1.0);\n"
    "   fragColor = vec4(col, 1.0);\n"
    "}\n";

Remarque : ceux-ci sont indépendants de la version d'OpenGL. Nous les utilisons et y ajoutons la version comme suit :

QByteArray versionedShaderCode(const char *src)
{
    QByteArray versionedSrc;

    if (QOpenGLContext::currentContext()->isOpenGLES())
        versionedSrc.append(QByteArrayLiteral("#version 300 es\n"));
    else
        versionedSrc.append(QByteArrayLiteral("#version 330\n"));

    versionedSrc.append(src);
    return versionedSrc;
}

Initialisation d'OpenGL

L'initialisation du programme de shader est gérée par la fonction ` initializeGL()` :

void GLWindow::initializeGL()
{
    QOpenGLFunctions *f = QOpenGLContext::currentContext()->functions();

    QImage img(":/qtlogo.png");
    Q_ASSERT(!img.isNull());
    delete m_texture;
    m_texture = new QOpenGLTexture(img.scaled(32, 36).flipped());

    delete m_program;
    m_program = new QOpenGLShaderProgram;

La version d'OpenGL est désormais ajoutée au début et les différentes matrices ainsi que la position de la lumière sont définies :

    m_program->addShaderFromSourceCode(QOpenGLShader::Vertex, versionedShaderCode(vertexShaderSource));
    m_program->addShaderFromSourceCode(QOpenGLShader::Fragment, versionedShaderCode(fragmentShaderSource));
    m_program->link();

    m_projMatrixLoc = m_program->uniformLocation("projMatrix");
    m_camMatrixLoc = m_program->uniformLocation("camMatrix");
    m_worldMatrixLoc = m_program->uniformLocation("worldMatrix");
    m_myMatrixLoc = m_program->uniformLocation("myMatrix");
    m_lightPosLoc = m_program->uniformLocation("lightPos");

Bien que cela ne soit pas strictement nécessaire pour ES 3, un objet « vertex array » est créé.

    delete m_vao;
    m_vao = new QOpenGLVertexArrayObject;
    if (m_vao->create())
        m_vao->bind();

    m_program->bind();
    delete m_vbo;
    m_vbo = new QOpenGLBuffer;
    m_vbo->create();
    m_vbo->bind();
    m_vbo->allocate(m_logo.constData(), m_logo.count() * sizeof(GLfloat));
    f->glEnableVertexAttribArray(0);
    f->glEnableVertexAttribArray(1);
    f->glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(GLfloat),
                             nullptr);
    f->glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(GLfloat),
                             reinterpret_cast<void *>(3 * sizeof(GLfloat)));
    m_vbo->release();

    f->glEnable(GL_DEPTH_TEST);
    f->glEnable(GL_CULL_FACE);

Redimensionnement de la fenêtre

La perspective doit être alignée sur la nouvelle taille de la fenêtre comme suit :

void GLWindow::resizeGL(int w, int h)
{
    m_proj.setToIdentity();
    m_proj.perspective(45.0f, GLfloat(w) / h, 0.01f, 100.0f);
    m_uniformsDirty = true;
}

Peinture

Nous utilisons QOpenGLExtraFunctions au lieu de QOpenGLFunctions, car nous souhaitons aller au-delà des possibilités offertes par GL(ES) 2.0 :

void GLWindow::paintGL()
{
    // Now use QOpenGLExtraFunctions instead of QOpenGLFunctions as we want to
    // do more than what GL(ES) 2.0 offers.
    QOpenGLExtraFunctions *f = QOpenGLContext::currentContext()->extraFunctions();

Nous effaçons l'écran et les tampons, puis nous lions notre programme de shader et notre texture :

    f->glClearColor(0, 0, 0, 1);
    f->glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    m_program->bind();
    m_texture->bind();

La logique permettant de gérer un appel initial à ` paintGL() ` ou un appel suivant un appel à ` resizeGL() ` est implémentée comme suit :

    if (m_uniformsDirty) {
        m_uniformsDirty = false;
        QMatrix4x4 camera;
        camera.lookAt(m_eye, m_eye + m_target, QVector3D(0, 1, 0));
        m_program->setUniformValue(m_projMatrixLoc, m_proj);
        m_program->setUniformValue(m_camMatrixLoc, camera);
        QMatrix4x4 wm = m_world;
        wm.rotate(m_r, 1, 1, 0);
        m_program->setUniformValue(m_worldMatrixLoc, wm);
        QMatrix4x4 mm;
        mm.setToIdentity();
        mm.rotate(-m_r2, 1, 0, 0);
        m_program->setUniformValue(m_myMatrixLoc, mm);
        m_program->setUniformValue(m_lightPosLoc, QVector3D(0, 0, 70));
    }

Enfin, nous présentons une fonction introduite dans OpenGL 3.1 ou OpenGL ES 3.0 :

    f->glDrawArraysInstanced(GL_TRIANGLES, 0, m_logo.vertexCount(), 32 * 36);
}

Cela fonctionne car nous avons précédemment demandé un contexte 3.3 ou 3.0.

Exemple de projet sur code.qt.io
