Arborescence de scène - Vulkan sous QML

Présentation

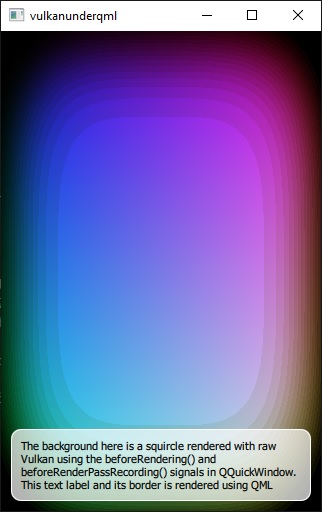

Cet exemple utilise les signaux ` QQuickWindow::beforeRendering()` et ` QQuickWindow::beforeRenderPassRecording()` pour dessiner du contenu Vulkan personnalisé dans une scène Qt Quick. QML est utilisé pour afficher une étiquette de texte par-dessus.

Cet exemple est, à bien des égards, équivalent aux exemples « OpenGL sous QML », « Direct3D 11 sous QML » et « Metal sous QML » : tous affichent le même contenu personnalisé, mais via des API natives différentes.

Les spécificités de l’utilisation de QML seront abordées dans cette documentation sans entrer dans les détails du rendu Vulkan personnalisé.

Influencer le rendu Vulkan depuis QML

Cet exemple montre comment utiliser des valeurs exposées à QML pour contrôler le rendu Vulkan.

Pour exposer la valeur de seuil t à QML, dans la définition de VulkanSquircle, nous utilisons les macros Q_OBJECT, Q_PROPERTY et QML_ELEMENT comme suit :

class VulkanSquircle : public QQuickItem
{
    Q_OBJECT
    Q_PROPERTY(qreal t READ t WRITE setT NOTIFY tChanged)
    QML_ELEMENT

Nous déclarons ensuite des éléments publics et privés :

public:
    VulkanSquircle();

    qreal t() const { return m_t; }
    void setT(qreal t);

signals:
    void tChanged();

public slots:
    void sync();
    void cleanup();

private slots:
    void handleWindowChanged(QQuickWindow *win);

private:
    void releaseResources() override;

    qreal m_t = 0;
    SquircleRenderer *m_renderer = nullptr;

Ensuite, dans ` main.qml `, nous animons la valeur seuil à l’aide d’un ` NumberAnimation`.

    VulkanSquircle {
        SequentialAnimation on t {
            NumberAnimation { to: 1; duration: 2500; easing.type: Easing.InQuad }
            NumberAnimation { to: 0; duration: 2500; easing.type: Easing.OutQuad }
            loops: Animation.Infinite

La variable t est finalement utilisée par le programme de shader SPIR-V qui dessine les « squircles ».

Utilisation de signaux pour le rendu de contenu Vulkan personnalisé

Les signaux QQuickWindow::beforeRendering() et QQuickWindow::beforeRenderPassRecording() sont ceux qui sont utilisés.

Le signal QQuickWindow::beforeRendering() est émis au début de chaque image, avant que le graphe de scène ne commence son rendu. Cela signifie que tous les appels de dessin Vulkan effectués en réponse à ce signal s’empileront sous les éléments Qt Quick. Il existe deux signaux car les commandes Vulkan personnalisées sont enregistrées dans le même tampon de commandes que celui utilisé par le graphe de scène.

La fonction beforeRendering() n’est pas suffisante à elle seule, car elle est émise au début de l’image, avant l’enregistrement du début d’une instance de ` renderpass ` à l’aide de ` vkCmdBeginRenderPass`.

La solution : en se connectant à beforeRenderPassRecording(), les commandes propres à l’application et la structure du graphe de scène se retrouveront dans le bon ordre.

La connexion des signaux s’effectue via la fonction ` sync() ` :

void VulkanSquircle::sync()
{
    if (!m_renderer) {
        m_renderer = new SquircleRenderer;
        // Initializing resources is done before starting to record the
        // renderpass, regardless of wanting an underlay or overlay.
        connect(window(), &QQuickWindow::beforeRendering, m_renderer, &SquircleRenderer::frameStart, Qt::DirectConnection);
        // Here we want an underlay and therefore connect to
        // beforeRenderPassRecording. Changing to afterRenderPassRecording
        // would render the squircle on top (overlay).
        connect(window(), &QQuickWindow::beforeRenderPassRecording, m_renderer, &SquircleRenderer::mainPassRecordingStart, Qt::DirectConnection);
    }
    m_renderer->setViewportSize(window()->size() * window()->devicePixelRatio());
    m_renderer->setT(m_t);

Une autre façon de rendre du contenu Vulkan par-dessus la scène d’ Qt Quick consiste à se connecter aux signaux QQuickWindow::afterRendering() et QQuickWindow::afterRenderPassRecording().

Exemple de projet sur code.qt.io
