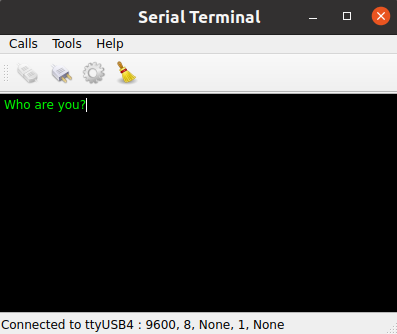

串行终端

介绍如何使用QSerialPort 的各项功能。

“终端”部分介绍了如何使用 Qt Serial Port。

Qt Serial Port 终端

本示例展示了QSerialPort 类的主要功能，例如配置、I/O实现等。此外，还调用了QSerialPortInfo 类来显示系统中可用串行端口的相关信息。

QSerialPort 支持两种通用的编程方法：

  • 异步（非阻塞）方法。操作会被排入队列，并在控制权返回 Qt 事件循环时执行。QSerialPort 会在操作完成时发出信号。例如，QSerialPort::write() 会立即返回。当数据发送至 Qt Serial Port 时，QSerialPort 会发出bytesWritten() 信号。
  • 同步（阻塞）方法。在非GUI和多线程应用程序中，可以调用waitFor...() 函数（即QSerialPort::waitForReadyRead()），以使调用线程暂停，直到操作完成。

本示例演示了异步方法。阻塞接收器示例则演示了同步方法。

本示例包含一些GUI控件：

  • MainWindow (terminal/mainwindow.cpp)——这是主应用程序窗口，包含串口编程的所有工作逻辑（包括配置、I/O 处理等），同时继承自 QMainWindow。
  • Console (terminal/console.cpp) —— 是主窗口的核心控件，用于显示已发送或接收的数据。该控件继承自 QPlainTextEdit 类。
  • SettingsDialog (terminal/settingsdialog.cpp) — 这是一个用于配置串口、以及显示可用串口及其相关信息的对话框。

串行端口在MainWindow 的构造函数中实例化。主控件作为父控件被传递进去，因此对象的销毁将根据Qt中的父子机制自动进行：

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    m_ui(new Ui::MainWindow),
    m_serial(new QSerialPort(this))
{
    ...

本示例演示了以下QSerialPort 信号：

  • readyRead() - 表示已接收新数据且数据已可用
  • bytesWritten() - 用于检查所有数据是否已成功写入
    ...
    connect(m_serial, &QSerialPort::readyRead, this, &MainWindow::readData);
    connect(m_serial, &QSerialPort::bytesWritten, this, &MainWindow::handleBytesWritten);
    ...
}

点击“连接”按钮将调用openSerialPort() 的槽：

void MainWindow::openSerialPort()
{
    const SettingsDialog::Settings p = m_settings->settings();
    m_serial->setPortName(p.name);
    m_serial->setBaudRate(p.baudRate);
    m_serial->setDataBits(p.dataBits);
    m_serial->setParity(p.parity);
    m_serial->setStopBits(p.stopBits);
    m_serial->setFlowControl(p.flowControl);
    if (m_serial->open(QIODevice::ReadWrite)) {
        m_console->setEnabled(true);
        m_console->setLocalEchoEnabled(p.localEchoEnabled);
        m_ui->actionConnect->setEnabled(false);
        m_ui->actionDisconnect->setEnabled(true);
        m_ui->actionConfigure->setEnabled(false);
        showStatusMessage(tr("Connected to %1 : %2, %3, %4, %5, %6")
                          .arg(p.name, p.stringBaudRate, p.stringDataBits,
                               p.stringParity, p.stringStopBits, p.stringFlowControl));
    } else {
        QMessageBox::critical(this, tr("Error"), m_serial->errorString());

        showStatusMessage(tr("Open error"));
    }
}

在此槽中，程序会从SettingsDialog 读取设置，并尝试据此打开和初始化串行端口。若成功，状态栏将显示一条消息，表明已使用给定配置成功打开端口；否则，将显示一个包含相应错误代码和消息的消息框。 如果从未调用过串口设置，则终端将尝试使用默认设置（9600 8N1）打开该端口：

点击“断开连接”按钮将调用closeSerialPort() 槽：

void MainWindow::closeSerialPort()
{
    if (m_serial->isOpen())
        m_serial->close();
    m_console->setEnabled(false);
    m_ui->actionConnect->setEnabled(true);
    m_ui->actionDisconnect->setEnabled(false);
    m_ui->actionConfigure->setEnabled(true);
    showStatusMessage(tr("Disconnected"));
}

在此情况下，由关闭串口来处理。

点击“配置”按钮将调用属于“SettingsDialog ”控件的show() 槽：

该方法（terminal/settingsdialog.cpp ）会显示“SettingsDialog ”对话框，用户可在其中选择所需的串行端口、查看所选端口的信息，并设置该串行端口的所需参数。

写入数据

在控制台中输入字符会触发writeData() 槽：

void MainWindow::writeData(const QByteArray &data)
{
    const qint64 written = m_serial->write(data);
    if (written == data.size()) {
        m_bytesToWrite += written;
        m_timer->start(kWriteTimeout);
    } else {
        const QString error = tr("Failed to write all data to port %1.\n"
                                 "Error: %2").arg(m_serial->portName(),
                                                  m_serial->errorString());
        showWriteError(error);
    }
}

该槽会将指定控制台控件中输入的字符发送至串口——详见terminal/console.cpp 。它还会启动一个计时器，用于跟踪写入操作是否真正成功。我们使用bytesWritten() 信号来确保所有字节均已实际写入。该信号连接至MainWindow::handleBytesWritten() 槽：

void MainWindow::handleBytesWritten(qint64 bytes)
{
    m_bytesToWrite -= bytes;
    if (m_bytesToWrite == 0)
        m_timer->stop();
}
读取数据

当串口接收到新数据时，会发出readyRead() 信号，该信号连接到MainWindow::readData() 槽：

void MainWindow::readData()
{
    const QByteArray data = m_serial->readAll();
    m_console->putData(data);
}

该插槽从串口读取数据，并在“控制台”控件中显示该数据。

运行示例

您可以通过以下方式运行示例：

示例项目 @ code.qt.io

另请参阅 阻塞式接收器。
