任务树演示

演示不同的执行模式和工作流策略如何影响复杂的 TaskTree 执行。

TaskTree 演示展示了如何使用timeoutTask 构建嵌套的 TaskTree 配方，并演示了不同的execution modes 和workflow policies 。其应用程序以图形方式概述了 TaskTree 在执行组成任务的各个工作项时的进度。

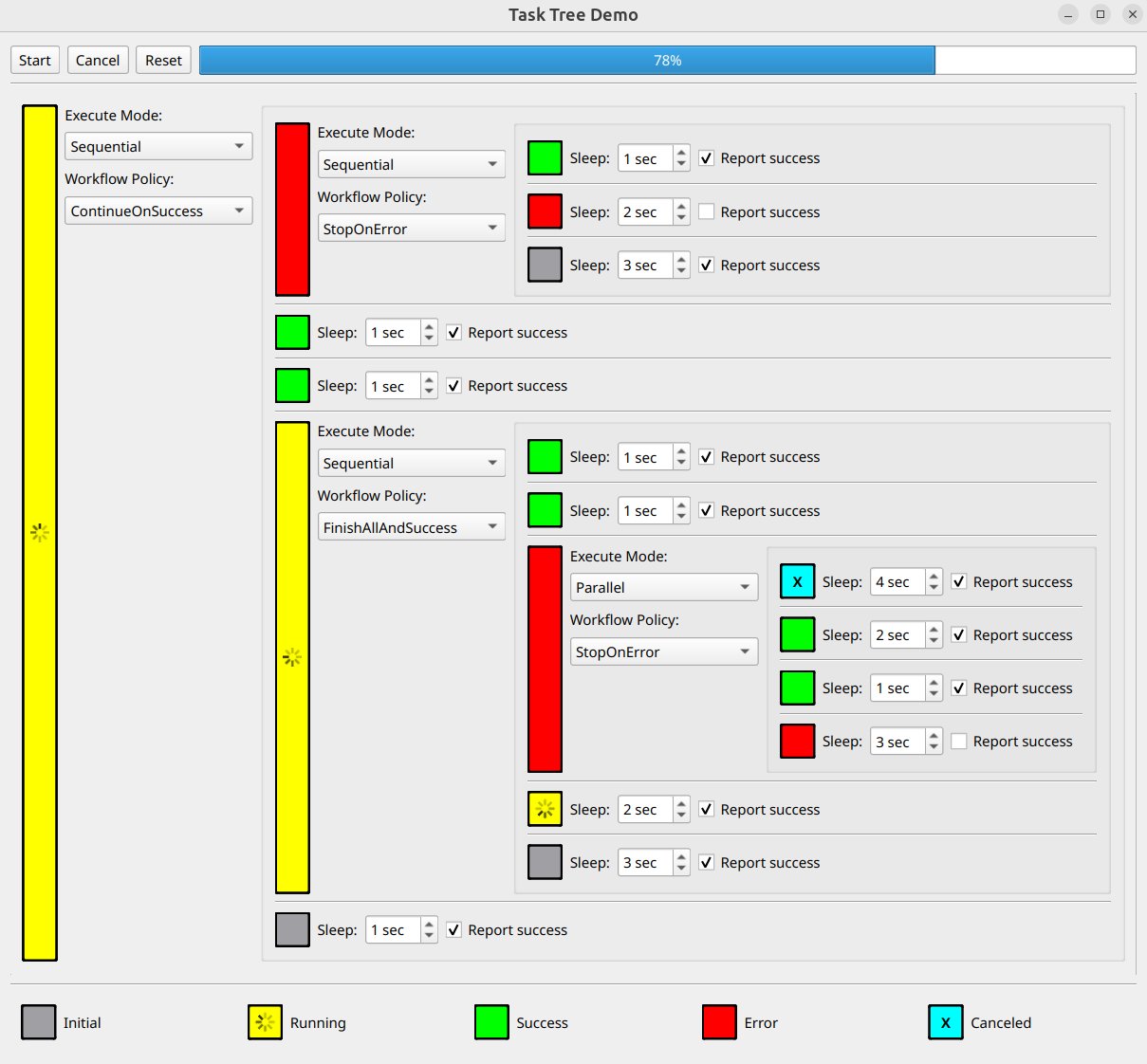

嵌套任务组，用彩色编码显示进度为 78% 的状态

演示应用程序使用单个 QWidget 来显示和管理 TaskTree 层次结构。下面是界面中的内容：

任务以叶节点的形式出现在树的右侧。
您可以为每个任务设置执行期限，并配置成功或错误的完成状态。
组节点出现在树的左边和中间。
每个组可包含多个子任务或嵌套组。您可以为每个组配置execution modes 和workflow policies 。
颜色指示器显示每个节点的当前执行状态。

下面几节将介绍示例代码的更多细节。

辅助胶水类

GlueItem 抽象类将用户界面（UI）组件与相应的任务树配方连接起来。通过这种设计模式，用户界面和任务逻辑之间实现了清晰的分离。

class GlueItem
{
public:
    virtual ExecutableItem recipe() const = 0;
    virtual QWidget *widget() const = 0;
    virtual void reset() const = 0;

    virtual ~GlueItem() = default;
};

GlueItem 类定义了三个关键的虚拟方法：

方法	目的
`recipe()`	创建并返回定义项目行为的 TaskTree 配方
`widget()`	提供对相关用户界面组件的访问
`reset()`	将用户界面组件恢复到初始状态

GroupGlueItem 类管理任务层次结构中的Group 元素。每个组都可以将其他GlueItem 元素作为子元素，包括嵌套的GroupGlueItems 或TaskGlueItems。

下面是recipe() 方法创建和配置组的过程：

ExecutableItem GroupGlueItem::recipe() const
{
    GroupItems childRecipes;
    for (GlueItem *child : m_children)
        childRecipes.append(child->recipe());

    return Group {
        m_groupWidget->executeModeItem(),
        m_groupWidget->workflowPolicyItem(),
        onGroupSetup([this] { m_groupWidget->setState(State::Running); }),
        childRecipes,
        onGroupDone([this](DoneWith result) { m_groupWidget->setState(resultToState(result)); })
    };
}

实现的关键部分：

创建一个新的Group ，并包含子菜单
应用用户界面设置中的execution mode 和workflow policy
开始执行时使用onGroupSetup() 更新用户界面
使用onGroupDone() 在用户界面中反映执行结果

TaskGlueItem 类使用timeoutTask 实现任务树中的叶节点。

下面是创建任务的recipe() 实现：

ExecutableItem TaskGlueItem::recipe() const
{
    return Group {
        onGroupSetup([this] { m_taskWidget->setState(State::Running); }),
        timeoutTask(seconds(m_taskWidget->busyTime()), m_taskWidget->desiredResult()),
        onGroupDone([this](DoneWith result) { m_taskWidget->setState(resultToState(result)); })
    };
}

实现：

创建一个Group ，包裹一个timeoutTask
使用用户界面设置配置持续时间和预期结果
当任务开始时，通过onGroupSetup() 更新用户界面状态
通过onGroupDone() 反映任务完成状态

构建任务层次结构

两个辅助方法简化了任务树的创建：

static GlueItem *group(const GroupSetup &groupSetup, const QList<GlueItem *> children)
{
    return new GroupGlueItem(groupSetup, children);
}

static GlueItem *task(int busyTime = 1, DoneResult result = DoneResult::Success)
{
    return new TaskGlueItem(busyTime, result);
}

group():创建一个新的GroupGlueItem
task():创建一个新的TaskGlueItem

定义任务树结构

下面的代码展示了如何构建一个完整的任务层次结构：

    std::unique_ptr<GlueItem> tree {
        group({WorkflowPolicy::ContinueOnSuccess}, {
            group({}, {
                task(),
                task(2, DoneResult::Error),
                task(3)
            }),
            task(),
            task(),
            group({WorkflowPolicy::FinishAllAndSuccess}, {
                task(),
                task(),
                group({WorkflowPolicy::StopOnError, ExecuteMode::Parallel}, {
                    task(4),
                    task(2),
                    task(1),
                    task(3, DoneResult::Error)
                }),
                task(2),
                task(3)
            }),
            task()
        })
    };

您可以修改上述结构来创建不同的树形结构。

将用户界面与 TaskTree 连接起来

最后一步是将任务树与应用程序的用户界面控件连接起来：

    QSingleTaskTreeRunner taskTreeRunner;

    const auto resetTaskTree = [&] {
        taskTreeRunner.reset();
        tree->reset();
        progressBar->setValue(0);
        cancelButton->setEnabled(false);
    };

    const auto cancelTaskTree = [&] { taskTreeRunner.cancel(); };

    const auto startTaskTree = [&] {
        resetTaskTree();
        cancelButton->setEnabled(true);

        const auto onTaskTreeSetup = [progressBar](QTaskTree &taskTree) {
            progressBar->setMaximum(taskTree.progressMaximum());
            QObject::connect(&taskTree, &QTaskTree::progressValueChanged,
                             progressBar, &QProgressBar::setValue);
        };

        const auto onTaskTreeDone = [cancelButton] { cancelButton->setEnabled(false); };

        taskTreeRunner.start({tree->recipe()}, onTaskTreeSetup, onTaskTreeDone);
    };

    QObject::connect(startButton, &QAbstractButton::clicked, &app, startTaskTree);
    QObject::connect(cancelButton, &QAbstractButton::clicked, &app, cancelTaskTree);
    QObject::connect(resetButton, &QAbstractButton::clicked, &app, resetTaskTree);

    mainWidget.show();

    return app.exec();

这段代码

创建一个 QSingleTaskTreeRunner 来执行任务树
为 "开始"、"取消 "和 "重置 "按钮设置处理程序
连接进度条以跟踪任务执行情况

运行示例

运行示例 Qt Creator，打开Welcome 模式并从Examples 中选择示例。更多信息，请参阅Qt Creator: 教程：构建并运行。
