自定义扩展

自定义扩展说明了如何实现自定义 Wayland 扩展。

为 Wayland 编写新扩展非常容易。它们使用基于 XML 的格式进行定义，wayland-scanner 工具会将其转换为 C 语言的胶合代码。Qt 在此基础上扩展了qtwaylandscanner ，它能生成 Qt 和 C++ 语言的额外胶合代码。

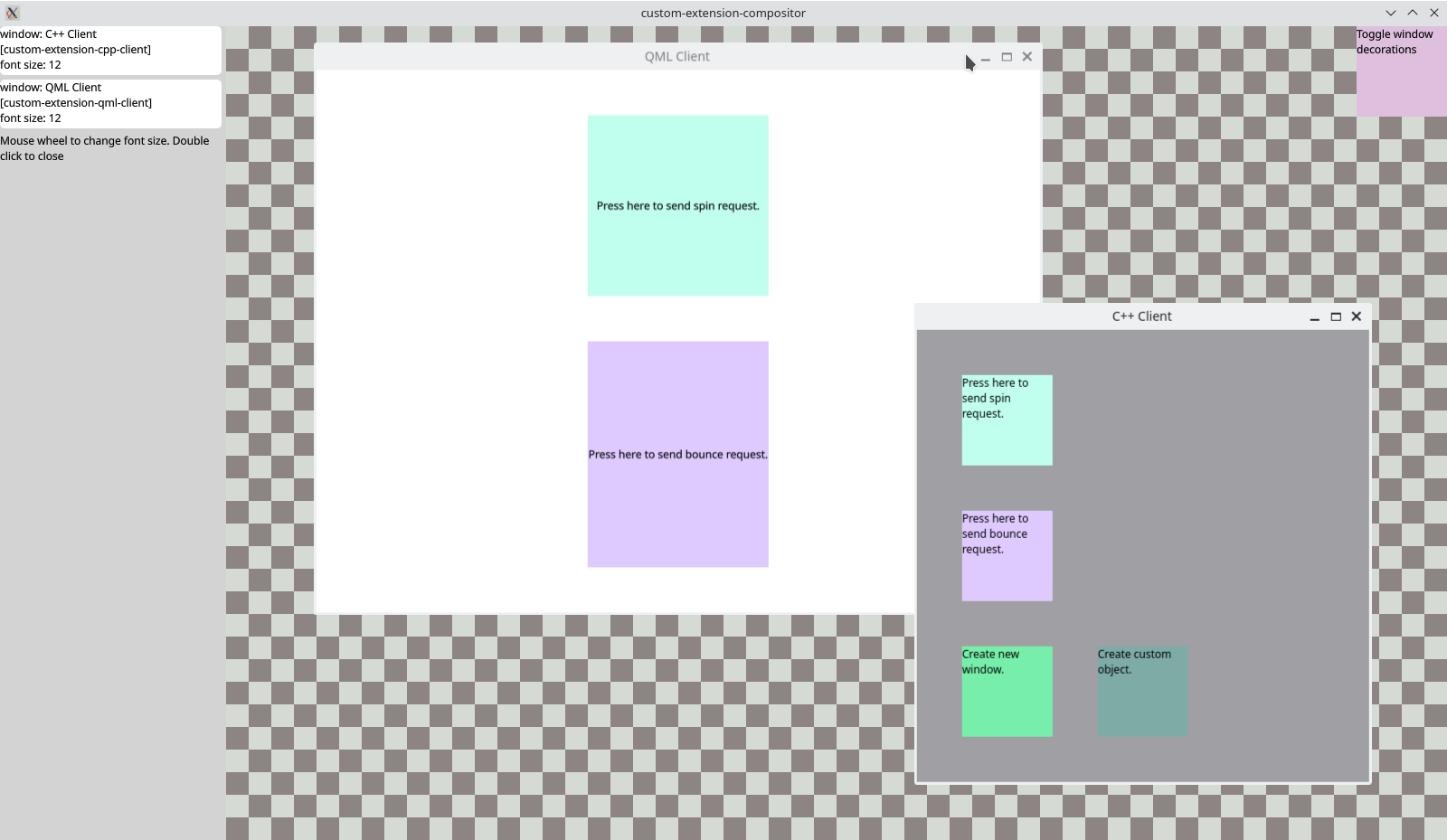

自定义扩展示例展示了如何使用这些工具扩展 Wayland 协议，并在 Wayland 客户端和服务器之间发送自定义请求和事件。

示例包括四个项目：

  • 协议本身的定义。
  • 支持扩展的合成器。
  • 支持扩展的基于 C++ 的客户端。
  • 支持扩展的基于 QML 的客户端。

协议定义

XML 文件custom.xml 定义了协议。它包含一个名为 "qt_example_extension "的接口。这是服务器将广播的名称，客户端将附加该名称以发送请求和接收事件。这个名称应该是唯一的，因此最好使用一个前缀，将其与官方接口区分开来。

接口通常包括两类远程过程调用：请求和事件。"请求 "是客户端在服务器端进行的调用，而 "事件 "是服务器在客户端进行的调用。

示例扩展包含一组请求，指示服务器对客户端窗口应用某些变换。例如，如果客户端发送了一个 "弹跳 "请求，那么服务器就应该做出响应，使窗口在屏幕上弹跳。

同样，服务器也可以使用一组事件为客户端提供指令。例如，"set_font_size "事件是一条指令，要求客户端将默认字体大小设置为特定大小。

协议定义了请求和事件的存在，以及它们的参数。在qtwaylandscanner 上运行时，它将生成所需的代码，对存储过程调用及其参数进行编译，并通过连接进行传输。在另一端，这将成为对一个虚拟函数的调用，该函数可用于提供实际响应。

为了让qtwaylandscanner 作为编译的一部分自动运行，我们使用 CMake 函数qt_generate_wayland_protocol_server_sources()和qt_generate_wayland_protocol_client_sources()分别生成服务器端和客户端的胶水代码。(当使用qmake 时，WAYLANDSERVERSOURCES 和WAYLANDCLIENTSOURCES 变量的作用相同）。

合成器的实现

Compositor 应用程序本身使用 QML 和Qt Quick 实现，但扩展程序使用 C++ 实现。

第一步是为qtwaylandscanner 生成的胶水代码创建一个子类，以便我们可以访问其功能。我们将QML_ELEMENT 宏添加到该类中，以便通过 QML 对其进行访问。

class CustomExtension  : public QWaylandCompositorExtensionTemplate<CustomExtension>
        , public QtWaylandServer::qt_example_extension
{
    Q_OBJECT
    QML_ELEMENT

除了继承生成的类外，我们还继承了QWaylandCompositorExtensionTemplate 类，该类使用奇妙重复模板模式（Curiously Recurring Template Pattern）处理扩展时提供了一些额外的便利。

请注意，QWaylandCompositorExtensionTemplate 必须在继承列表中排在第一位，因为它是一个基于QObject 的类。

子类重新实现了生成基类中的虚拟函数，我们可以在其中处理客户端发出的请求。

protected:
    void example_extension_bounce(Resource *resource, wl_resource *surface, uint32_t duration) override;

在这些重新实现中，我们只需将请求转换为信号发射，这样就能在合成器的实际 QML 代码中进行处理。

voidCustomExtension::example_extension_bounce(QtWaylandServer::qt_example_extension::Resource*resource,wl_resource*wl_surface,uint32_t duration) { Q_UNUSED(resource);autosurface=::fromResource(wl_surface). QWaylandSurface::fromResource(wl_surface)；    qDebug() << "server received bounce" << surface << duration;
   emitbounce(surface,duration); }

此外，子类还为每个事件定义了插槽，以便从 QML 调用或连接到信号。这些槽可以简单地调用生成的函数，将事件发送到客户端。

voidCustomExtension::setFontSize(QWaylandSurface*surface、 uintpixelSize) {if(surface) { Resource*target =resourceMap().value(surface->waylandClient());if(target) {            qDebug() << "Server-side extension sending setFontSize:" << pixelSize;
            send_set_font_size(target->handle,  surface->resource(),pixelSize); } } }

由于我们在类定义中添加了QML_ELEMENT 宏（并在构建系统文件中添加了相应的构建步骤），因此它可以在 QML 中实例化。

我们将其作为WaylandCompositor 对象的直接子对象，以便合成器将其注册为扩展。

    CustomExtension {
        id: custom

        onSurfaceAdded: (surface) => {
            var item = itemForSurface(surface)
            item.isCustom = true
        }

        onBounce: (surface, ms) => {
            var item = itemForSurface(surface)
            item.doBounce(ms)
        }

        onSpin: (surface, ms) => {
            var item = itemForSurface(surface)
            item.doSpin(ms)
        }

        onCustomObjectCreated: (obj) => {
            var item = customObjectComponent.createObject(defaultOutput.surfaceArea,
                                                          { "color": obj.color,
                                                            "text": obj.text,
                                                            "obj": obj } )
        }
    }

    function setDecorations(shown) {
        var n = itemList.length
        for (var i = 0; i < n; i++) {
            if (itemList[i].isCustom)
                custom.showDecorations(itemList[i].surface.client, shown)
        }
    }

该对象有信号处理器来处理它可能从客户端收到的请求，并对这些请求做出相应的反应。此外，我们还可以调用它的插槽来发送事件。

            onFontSizeChanged: {
                custom.setFontSize(surface, fontSize)
            }

C++ 客户端实现

两个客户端共享接口的 C++ 实现。与合成器一样，我们为生成的代码创建了一个子类，该子类也继承自一个模板类。在本例中，我们继承了 QWaylandClientExtensionTemplate。

class CustomExtension : public QWaylandClientExtensionTemplate<CustomExtension>
        , public QtWayland::qt_example_extension

这种方法与合成器的方法非常相似，只是颠倒了一下：请求是以槽的形式实现的，槽会调用生成的函数，而事件则是我们重新实现的虚拟函数，以发出信号。

void CustomExtension::sendBounce(QWindow *window, uint ms)
{
    QtWayland::qt_example_extension::bounce(getWlSurface(window), ms);
}

客户端代码本身非常简单，只是为了展示如何触发行为。在自定义绘制事件中，它会绘制一组矩形和标签。当其中任何一个被点击时，它就会向服务器发出请求。

    void mousePressEvent(QMouseEvent *ev) override
    {
        if (rect1.contains(ev->position()))
            doSpin();
        else if (rect2.contains(ev->position()))
            doBounce();
        else if (rect3.contains(ev->position()))
            newWindow();
        else if (rect4.contains(ev->position()))
            newObject();
    }

为了在收到set_font_size 事件时更新字体大小，我们将扩展类中的信号连接到一个插槽。

        connect(m_extension, &CustomExtension::fontSize, this, &TestWindow::handleSetFontSize);

该槽将更新字体大小并重新绘制窗口。

QML 客户端实现

QML 客户端与 C++ 客户端类似。它依赖与 C++ 客户端相同的自定义扩展实现，并在 QML 中实例化以启用它。

    CustomExtension {
        id: customExtension
        onActiveChanged: {
            registerWindow(topLevelWindow)
        }
        onFontSize: (window, pixelSize) => {
            topLevelWindow.fontSize = pixelSize
        }
    }

用户界面由一些可点击的矩形组成，并使用TapHandler 在矩形被点击时发送相应请求。

            TapHandler {
                onTapped: {
                    if (customExtension.active)
                        customExtension.sendBounce(topLevelWindow, 1000)
                }
            }

为简单起见，示例仅演示了bounce 和spin 请求以及set_font_size 事件。添加对其他功能的支持留待读者练习。

示例项目 @ code.qt.io
