디자인에 주석 달기

디자인을 QML 파일로 제출하여 검토나 추가 개발을 진행할 수 있습니다. 디자인에 주석을 달아 검토자나 개발자에게 디자인에 대한 추가 정보를 제공할 수 있습니다. 파일 전체에 적용되는 전역 주석을 추가하거나 개별 구성 요소에 주석을 달 수 있습니다.

주석은 주석 이름과 하나 이상의 설명으로 구성됩니다. 설명에는 제목, 작성자 및 설명 본문이 포함됩니다.

주석은 파일을 저장할 때 QML 파일의 끝에 저장됩니다. 주석은 QML 성능에 어떠한 영향도 미치지 않습니다.

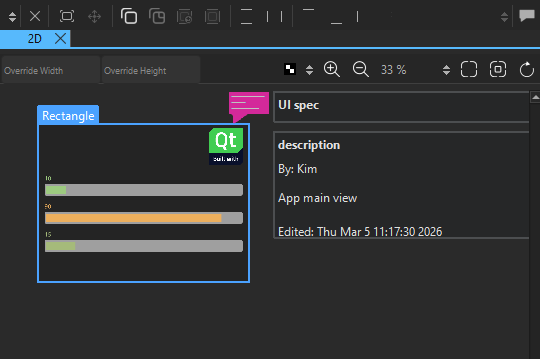

컴포넌트에 주석 달기

컴포넌트에 주석을 추가하려면:

1. Navigator 또는 2D 뷰에서 주석을 달 구성 요소를 선택합니다.

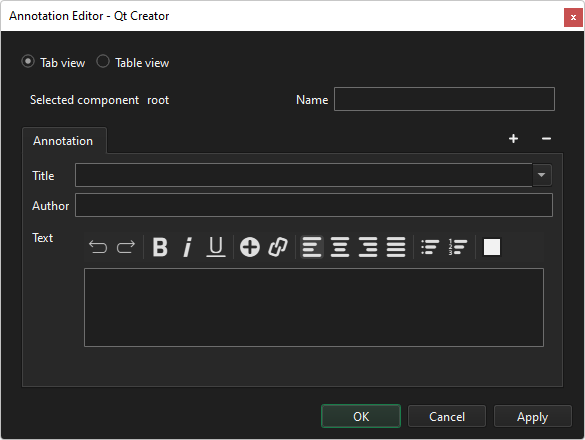

2. Properties 에서 Add Annotation 을 선택하여 Annotation Editor 를 엽니다.



   Selected component 에는 컴포넌트의 ID가 표시됩니다.

3. Name 에서 컴포넌트를 설명하는 자유 형식 텍스트를 입력합니다.
4. Title 에서 이 주석에 대한 탭에 표시할 텍스트를 입력합니다.
5. Author 에서 작성자의 이름을 입력합니다.
6. Text 에서 주석 내용을 입력합니다.
7. OK 를 선택합니다.

컴포넌트에 대한 주석을 더 추가하려면 ‘ ’ (Add Comment)를 선택하십시오.

활성 주석을 제거하려면 ‘ ’(Remove Comment)를 선택하십시오. 주석을 제거하려면 주석 아이콘을 마우스 오른쪽 버튼으로 클릭한 다음 ‘ Remove Annotation ’를 선택하십시오.

주석을 표 형식으로 보려면 ‘ Table view ’을 선택하십시오.

주석을 편집하려면 컴포넌트의 컨텍스트 메뉴에서 ‘ Edit Annotation ’를 선택하십시오.

전역 주석 추가

전역 주석을 추가하거나 편집하려면:

• 상단 도구 모음에서 ‘ ’를 선택합니다.
• Edit 로 이동하여 ‘ Edit Global Annotations ’를 선택합니다.

전역 주석에는 현재 설계를 작업 중인지, 검토를 위해 제출했는지, 아니면 완료된 것으로 간주할 수 있는지를 나타내는 추가 상태 속성이 있습니다.

상태를 설정하려면 ‘ Add Status ’를 선택합니다.
