Qt Canvas Painter – Beispielgalerie

Veranschaulicht die Funktionen von „ QCanvasPainter “ in einer „ Qt Quick “-Anwendung.

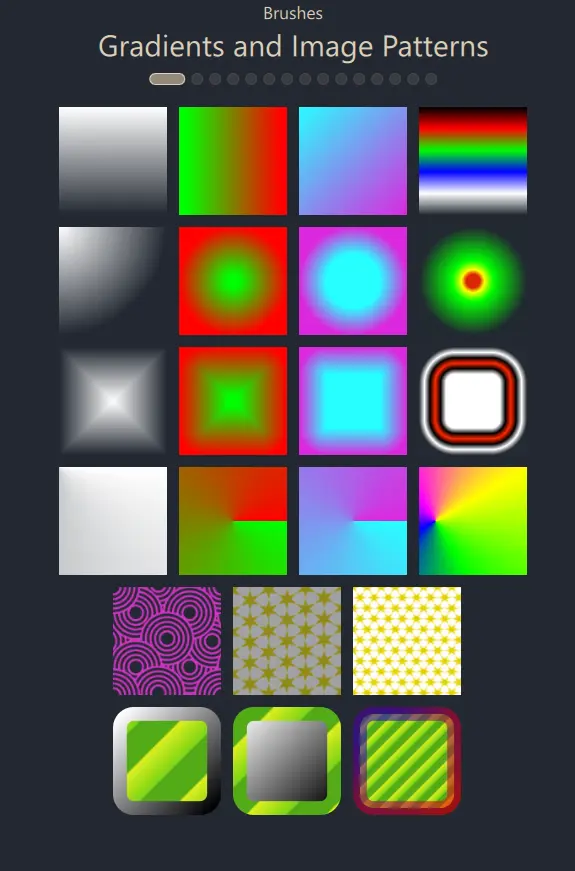

Galerie mit Pinseln unter dem Titel „Farbverläufe und Bildmuster“, die ein Raster aus Farbverlaufsfeldern und gemusterten Kacheln zeigt

Das Galerie-Beispiel ist eine „ Qt Quick “-Anwendung, die eine Vielzahl der von „ QCanvasPainter “ angebotenen Funktionen vorstellt.

Die Benutzeroberfläche besteht im Wesentlichen aus einem „ ListView “, wobei der Delegat „ GalleryItem “ ist – ein in C++ implementierter Typ, der für QML verfügbar ist.

class GalleryItem : public QCanvasPainterItem
{
    Q_OBJECT
    QML_NAMED_ELEMENT(GalleryItem)
    Q_PROPERTY(int galleryView READ galleryView WRITE setGalleryView NOTIFY galleryViewChanged)
    Q_PROPERTY(float animationTime READ animationTime WRITE setAnimationTime NOTIFY animationTimeChanged)
    Q_PROPERTY(float animationSine READ animationSine WRITE setAnimationSine NOTIFY animationSineChanged)
    Q_PROPERTY(float animState READ animState WRITE setAnimState NOTIFY animStateChanged)

Mit Qt 5 und OpenGL hätte „GalleryItem“ eine Unterklasse von „ QQuickPaintedItem “ sein können. Mit Qt 6 und „Canvas Painter“ werden wir eine Unterklasse von „ QCanvasPainterItem “ erstellen, die beschleunigtes Rendering über „ QCanvasPainter “ bereitstellt, anstatt das einfache Software-Rendering von „ QQuickPaintedItem “ und „QPainter“ zu verwenden.

Die Implementierung von `GalleryItem` ist einfach. Durch die Neuimplementierung der virtuellen Funktion ` createItemRenderer()` erstellen wir eine Instanz von `GalleryItemRenderer`, die eine Unterklasse von ` QCanvasPainterItemRenderer` darstellt.

GalleryItem::GalleryItem(QQuickItem *parent)
:  QCanvasPainterItem(parent)
{
}

QCanvasPainterItemRenderer* GalleryItem::createItemRenderer() const
{
    return new GalleryItemRenderer();
}

Das eigentliche Zeichnen wird in dieser Klasse implementiert:

class GalleryItemRenderer : public QCanvasPainterItemRenderer
{
public:
    explicit GalleryItemRenderer();
    ~GalleryItemRenderer();

    void initializeResources(QCanvasPainter *painter) override;
    void synchronizeData(QCanvasPainterItem *item) override;
    void paint(QCanvasPainter *painter) override;

initializeResources() registriert Bilder, die über QImage geladen wurden, sowie Shader für die benutzerdefinierten Pinsel.

void GalleryItemRenderer::initializeResources(QCanvasPainter *painter)
{
    QCanvasPainter::ImageFlags flags = QCanvasPainter::ImageFlag::Repeat | QCanvasPainter::ImageFlag::GenerateMipmaps;
    m_patternImage = painter->addImage(QImage(":/images/pattern1.png"), flags);
    m_patternImage2 = painter->addImage(QImage(":/images/pattern2.png"), flags);
    m_patternImage3 = painter->addImage(QImage(":/images/pattern3.png"), flags);
    m_testImage = painter->addImage(QImage(":/images/qt_development_white.png"));
    m_gradientImage1 = painter->addImage(QImage(":/images/gradient1.png"));
    m_gradientImage2 = painter->addImage(QImage(":/images/gradient2.png"));
    m_gradientImage3 = painter->addImage(QImage(":/images/gradient3.png"));
    image3Gray = painter->addImage(QImage(":/images/face-smile-bw.png"));
    image3Plain = painter->addImage(QImage(":/images/pattern2.png"));
    image3Nearest = painter->addImage(QImage(":/images/pattern2.png"),
                                        QCanvasPainter::ImageFlag::Nearest);
    image3Mips = painter->addImage(QImage(":/images/pattern2.png"),
                                     QCanvasPainter::ImageFlag::GenerateMipmaps);
    image3NearestMips = painter->addImage(QImage(":/images/pattern2.png"),
                                            QCanvasPainter::ImageFlag::Nearest | QCanvasPainter::ImageFlag::GenerateMipmaps);
    m_customBrush.setFragmentShader(":/qcgalleryexample/brush1.frag.qsb");
    m_customBrush2.setFragmentShader(":/qcgalleryexample/brush2.frag.qsb");
    m_customBrush3.setFragmentShader(":/qcgalleryexample/brush3.frag.qsb");
    m_customBrush3.setVertexShader(":/qcgalleryexample/brush3.vert.qsb");
    m_customBrush4.setFragmentShader(":/qcgalleryexample/brush4.frag.qsb");
    // Enable iTime animations
    m_customBrush.setAnimationRunning(true);
    m_customBrush2.setAnimationRunning(true);
    m_customBrush3.setAnimationRunning(true);
    m_customBrush4.setAnimationRunning(true);
}

`synchronizeData()` übernimmt das Kopieren der `GalleryItem`-Daten, damit später im Render-Thread des `Qt Quick `-Szenengraphen sicher darauf zugegriffen werden kann:

void GalleryItemRenderer::synchronizeData(QCanvasPainterItem *item)
{
    // Setting values here synchronized
    GalleryItem *realItem = static_cast<GalleryItem*>(item);
    if (realItem) {
        m_animationTime = realItem->animationTime();
        m_animationSine = realItem->animationSine();
        m_animState = realItem->animState();
        m_viewIndex = realItem->galleryView();
        if (!qFuzzyCompare(m_previousWidth, width()) ||
            !qFuzzyCompare(m_previousHeight, height())) {
            m_sizeChanged = true;
            m_previousWidth = width();
            m_previousHeight = height();
        } else {
            m_sizeChanged = false;
        }
        loadTigerPath();
    }

}

Die Implementierung von `paint()` führt das Rendern mithilfe von ` QCanvasPainter` durch, abhängig vom aktuellen Index, der von ` ListView` bereitgestellt wird:

void GalleryItemRenderer::paint(QCanvasPainter *painter)
{
    Q_UNUSED(painter)

    // Views not currently centered to have reduced
    // alpha and saturation.
    m_viewAlpha = 0.2 + 0.8 * m_animState;
    m_viewSaturation = m_animState;
    painter->setGlobalAlpha(m_viewAlpha);
    painter->setGlobalSaturation(m_viewSaturation);
    m_topMargin = height() * 0.02f;
    switch (m_viewIndex) {
    case 0:
        drawRectsWithLinearGradient();
        drawRectsWithRadialGradient();
        drawRectsWithBoxGradient();
        drawRectsWithConicalGradients();
        drawRectsWithImagePattern();
        drawRectsWithBrushStroke();
        break;
    case 1:
        drawImages();
        break;
    case 2:
        drawGridPatterns();
        break;

Die von hier aus aufgerufenen Funktionen nutzen die QCanvasPainter -API, um das Rendern durchzuführen. Zum Beispiel:

void GalleryItemRenderer::drawRectsWithBrushStroke()
{
    int rects = 3;
    float margin = width()*0.02f;
    float border = margin + margin * m_animationSine;
    float w = (width() - margin) / (rects+2) - margin;
    float w2 = w - border;
    float posX = w + 2 * margin + border/2;
    float posY = m_topMargin + 5*(w+margin) + border/2;

    QRectF rect1(posX,posY,w2,w2);
    painter()->setLineWidth(border);
    painter()->setFillStyle(QCanvasImagePattern(m_patternImage3));
    QCanvasLinearGradient g1(posX, posY, posX+w2, posY+w2);
    g1.setStartColor("#ffffff");
    g1.setEndColor("#000000");
    painter()->setStrokeStyle(g1);
    painter()->beginPath();
    painter()->roundRect(rect1, border);
    painter()->fill();
    painter()->stroke();
    posX += w + margin;

Weitere Details finden Sie im vollständigen Beispielquellcode, der unten verlinkt ist.

Beispielprojekt @ code.qt.io
