Programar y ejecutar una imagen en la 8155P

Placa Qualcomm Snapdragon 8155P

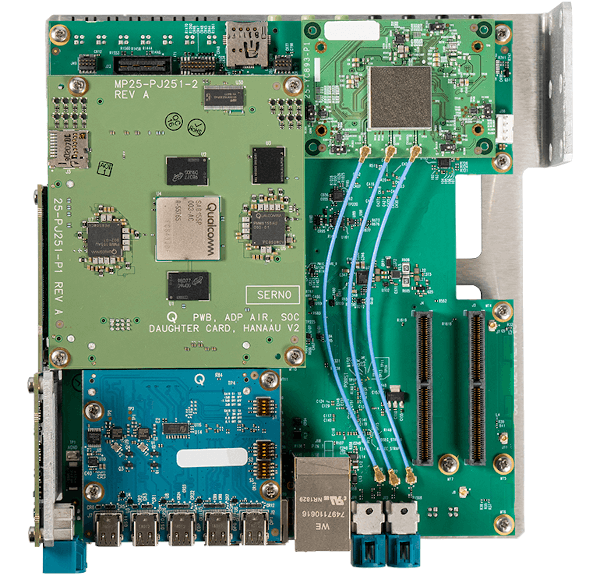

Esta es una vista superior de la placa Qualcomm Snapdragon 8155P.

Vista superior de la placa Qualcomm Snapdragon 8155P.

Configuración del cableado

Se necesitan varios cables entre el PC y la placa para flashear y depurar aplicaciones en la placa:

  • Conector de alimentación
  • El puerto micro USB es la salida de la consola serie FT
  • El USB normal es el puerto QFIL/Fastboot (USB-A - cable USB A/USB C)
  • El cable DisplayPort sirve para la salida gráfica
  • Puerto Ethernet, para cargar una aplicación de forma dinámica.

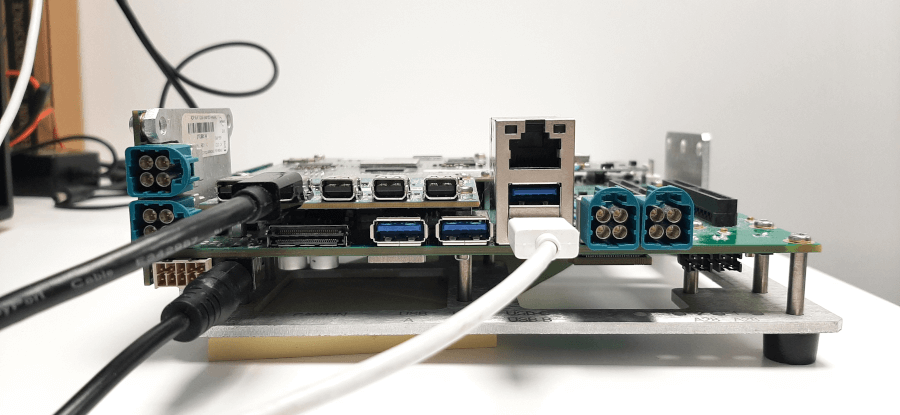

Vista frontal de la placa Qualcomm Snapdragon 8155P.

Este es un ejemplo de configuración de cableado: la alimentación está activada, el conector USB-A macho está conectado para flashear imágenes y el cable DisplayPort está conectado para la salida gráfica.

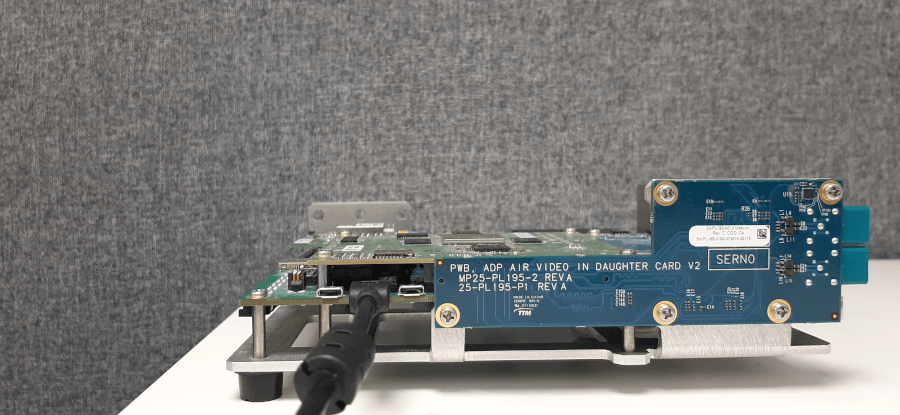

Vista lateral de la placa Qualcomm Snapdragon 8155P.

El Micro USB está conectado para utilizar la consola serie FT.

Cambia al modo Fastboot

Para flashear imágenes en la placa Qualcomm Snapdragon 8155P, instala la herramienta Fastboot en el sistema operativo del host. Consulta la herramienta Fastboot

Antes de flashear, cambie la placa al modo Fastboot:

  • Establece una conexión serie con la placa:
    putty /dev/ttyUSB0 -serial -sercfg 115200,8,1
  • Hay dos opciones:

    - En el dispositivo, mantén pulsada la tecla de volumen y apaga y vuelve a encender el dispositivo.

    - O bien, pulsa la flecha hacia abajo en el shell UART y reinicia el dispositivo.

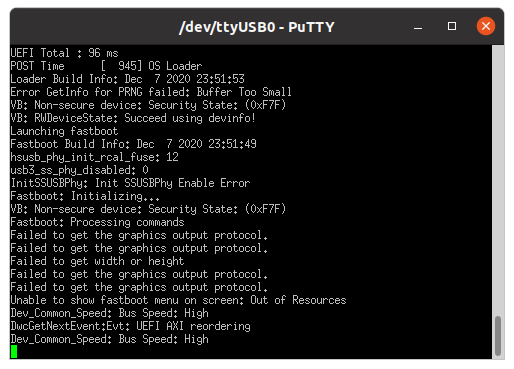

  • Si la placa entra correctamente en modo Fastboot, se muestra el siguiente mensaje en la consola:

    Terminal de Fastboot.

    Otra forma de comprobar si la placa está en modo Fastboot es ejecutar el comando:

    fastboot devices

Imágenes de flash

El script de compilación genera un conjunto de imágenes para las particiones de la placa.

boot.img, perf_dyn.img, misc_dyn.img, abl.elf, etc

Tras pasar al modo Fastboot, las imágenes se pueden flashear en la placa.

  • Al realizar la configuración por primera vez, sigue el procedimiento de flasheo de imágenes que se indica en el archivo GHS ES7_FinalCopy/ES7_customer_package_readme.docx:
    cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/out/chk/bin/target
    fastboot flash abl  abl.elf
    fastboot flash boot vmm-adp-gvm-sa8155/boot.img
    fastboot flash perf_dyn_a vmm-adp-gvm-sa8155/perf_dyn.img
    fastboot flash misc_dyn_a  vmm-adp-gvm-sa8155/misc_dyn.img

    cd /work/ghs/sa8155/es7/es7_dev_env/ES7_FinalCopy/Images/sa8155_hyp
    fastboot flash hyp_a hyp.mbn
    fastboot flash tz tz.mbn
    fastboot flash apdp apdp.mbn

    cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/out/chk/bin/target/fs
    fastboot flash gh_sys sys.img
    fastboot flash gh_persist ghs_persist.img
    fastboot flash gh_test ghs_test.img.sparse

    cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/prebuilt_NHLOS/adsp/asic_8150
    fastboot flash adsp adsp.img

    cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/lagvm/LINUX/android/out/target/product/msmnile_gvmgh
    fastboot flash vendor vendor.img

    Nota: El archivo ES7_FinalCopy/ES7_customer_package_readme.docx forma parte del paquete para clientes QC [ES7]. Ponte en contacto con el servicio de asistencia de Qualcomm para obtener más información.

  • Si no es la primera vez que se realiza la grabación, se debe grabar la parte del monolito:
    cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/out/chk/bin/target
    fastboot flash boot vmm-adp-gvm-sa8155/boot.img
  • Reinicia la placa.

Ejecuta la aplicación Qt en la placa

  • Abre la consola serie:
    putty /dev/ttyUSB0 -serial -sercfg 115200,8,1
  • Ejecuta el comando:
    rt <application name> Initial
  • Ejemplo de aplicación Qt en ejecución:

    Aplicación QML

    La aplicación Qt se está ejecutando en la placa Qualcomm Snapdragon 8155P y se muestra en la pantalla conectada.
