PolarChartView QML Type

Muestra los datos en gráficos polares. Más...

Import Statement: import QtCharts 2.12
Inherits:

ChartView

Status: Deprecated

Este tipo está obsoleto. Recomendamos encarecidamente no utilizarlo en código nuevo.

Descripción detallada

Los gráficos polares presentan los datos en un gráfico circular, en el que la ubicación de los datos se basa en el ángulo y la distancia desde el centro del gráfico, el polo.

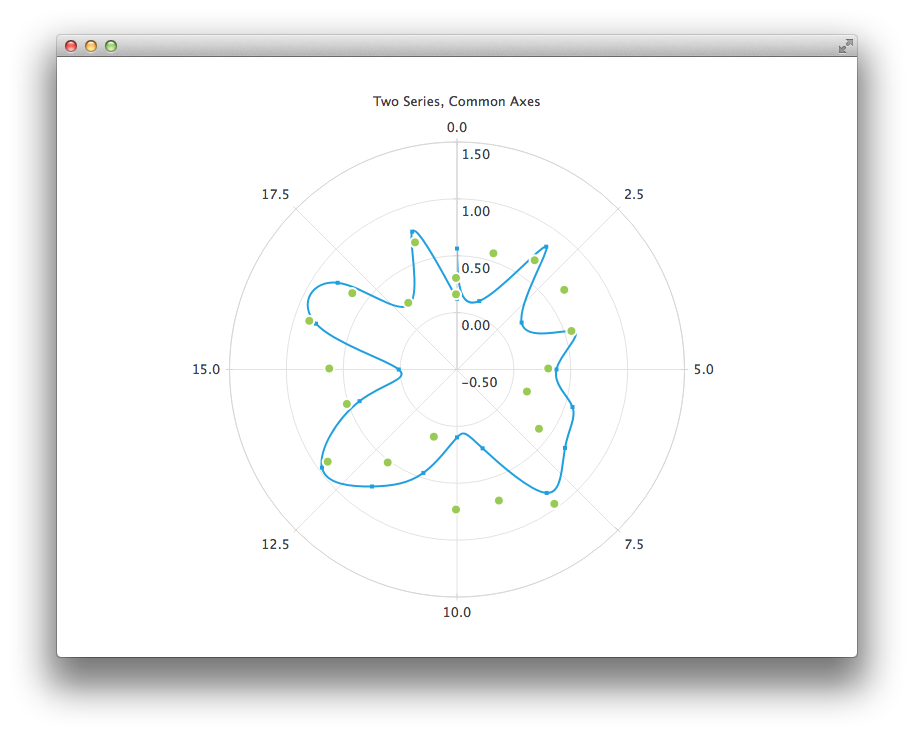

Gráfico polar con una curva de spline azul y una serie de puntos verdes que comparten ejes comunes en una cuadrícula circular

Un gráfico polar es una especialización del tipo « ChartView ». Admite series de líneas, splines, áreas y dispersión, así como todos los tipos de ejes compatibles con ellas. Cada eje puede utilizarse como eje radial o angular.

La primera y la última marca de escala de un « ValueAxis » angular se sitúan en el ángulo 0/360 grados.

Si la distancia angular entre dos puntos consecutivos de una serie es superior a 180 grados, cualquier línea recta que conecte ambos puntos carece de sentido y no se dibujará. En su lugar, se trazará una línea desde y hacia el centro del gráfico. Por lo tanto, los rangos de los ejes deben elegirse en consecuencia al mostrar series de líneas, splines o áreas.

Los gráficos polares trazan todos los ejes de la misma orientación en la misma posición, por lo que el uso de varios ejes de la misma orientación puede resultar confuso, a menos que los ejes adicionales se utilicen únicamente para personalizar la cuadrícula. Por ejemplo, puedes mostrar un rango resaltado con un eje de valores secundario sombreado CategoryAxis o proporcionar subdivisiones sin etiquetar con un eje de valores secundario ValueAxis que tenga etiquetas ocultas.

El siguiente código QML muestra cómo crear un gráfico polar con una serie de spline y otra de puntos dispersos, y dos ejes de valores:

PolarChartView {
    title: "Two Series, Common Axes"
    anchors.fill: parent
    legend.visible: false
    antialiasing: true

    ValueAxis {
        id: axisAngular
        min: 0
        max: 20
        tickCount: 9
    }

    ValueAxis {
        id: axisRadial
        min: -0.5
        max: 1.5
    }

    SplineSeries {
        id: series1
        axisAngular: axisAngular
        axisRadial: axisRadial
        pointsVisible: true
    }

    ScatterSeries {
        id: series2
        axisAngular: axisAngular
        axisRadial: axisRadial
        markerSize: 10
    }

    // Add data dynamically to the series
    Component.onCompleted: {
        for (var i = 0; i <= 20; i++) {
            series1.append(i, Math.random());
            series2.append(i, Math.random());
        }
    }
}
