ScatterSeries QML Type

El tipo ScatterSeries presenta datos en gráficos de dispersión. Más...

• Lista de todos los miembros, incluidos los heredados
• ScatterSeries es parte de Qt Graphs QML Types for 2D.

Propiedades

• pointDelegate : Component

Descripción detallada

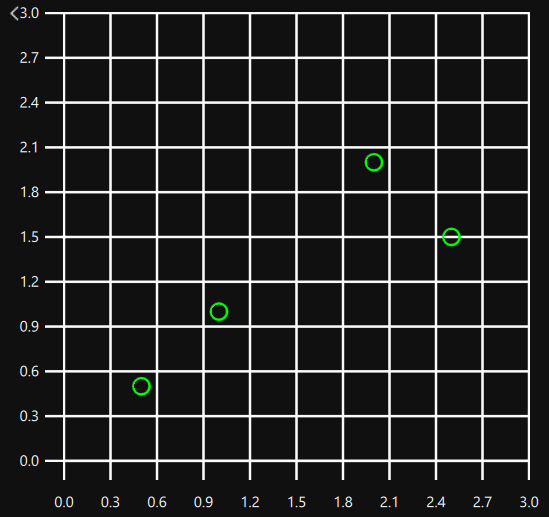

Los datos de dispersión se muestran como una colección de puntos en el gráfico. Para cada punto, se especifican dos valores que determinan su posición en el eje horizontal y en el eje vertical.

Los datos de dispersión se pueden representar creando una ScatterSeries dentro de GraphsView. Los datos pueden añadirse al gráfico creando XYPoints como hijos de la ScatterSeries que definen los valores x e y de cada punto.

GraphsView {
    anchors.fill: parent
    axisX: ValueAxis {
        max: 3
    }
    axisY: ValueAxis {
        max: 3
    }

    ScatterSeries {
        color: "#00ff00"
        XYPoint { x: 0.5; y: 0.5 }
        XYPoint { x: 1; y: 1 }
        XYPoint { x: 2; y: 2 }
        XYPoint { x: 2.5; y: 1.5 }
    }
}

Se pueden crear múltiples gráficos de dispersión añadiendo múltiples ScatterSeries como hijos de GraphsView. En estos casos sólo una serie debe definir el eje utilizado ya que múltiples definiciones sólo anulan las anteriores.

GraphsView {
    anchors.fill: parent
    ScatterSeries {
        color: "#00ff00"
        axisX: ValueAxis {
            max: 3
        }
        axisY: ValueAxis {
            max: 3
        }

        XYPoint { x: 0.5; y: 0.5 }
        XYPoint { x: 1; y: 1 }
        XYPoint { x: 2; y: 2 }
        XYPoint { x: 2.5; y: 1.5 }
    }

    ScatterSeries {
        color: "#ff0000"
        XYPoint { x: 0.5; y: 3 }
        XYPoint { x: 1; y: 2 }
        XYPoint { x: 2; y: 2.5 }
        XYPoint { x: 2.5; y: 1 }
    }
}

Documentación de propiedades

pointDelegate : Component

Marca puntos con el componente QML dado.

pointDelegate: Image {
    source: "images/happy_box.png"
}
