QRhiWidget Class

class ExampleRhiWidget : public QRhiWidget
{
public:
    ExampleRhiWidget(QWidget *parent = nullptr) : QRhiWidget(parent) { }
    void initialize(QRhiCommandBuffer *cb) override;
    void render(QRhiCommandBuffer *cb) override;
private:
    QRhi *m_rhi = nullptr;
    std::unique_ptr<QRhiBuffer> m_vbuf;
    std::unique_ptr<QRhiBuffer> m_ubuf;
    std::unique_ptr<QRhiShaderResourceBindings> m_srb;
    std::unique_ptr<QRhiGraphicsPipeline> m_pipeline;
    QMatrix4x4 m_viewProjection;
    float m_rotation = 0.0f;
};

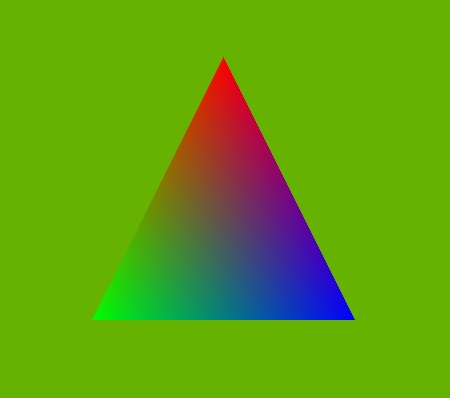

float vertexData[] = {
     0.0f,   0.5f,     1.0f, 0.0f, 0.0f,
    -0.5f,  -0.5f,     0.0f, 1.0f, 0.0f,
     0.5f,  -0.5f,     0.0f, 0.0f, 1.0f,
};

QShader getShader(const QString &name)
{
    QFile f(name);
    return f.open(QIODevice::ReadOnly) ? QShader::fromSerialized(f.readAll()) : QShader();
}

void ExampleRhiWidget::initialize(QRhiCommandBuffer *cb)
{
    if (m_rhi != rhi()) {
        m_pipeline.reset();
        m_rhi = rhi();
    }

    if (!m_pipeline) {
        m_vbuf.reset(m_rhi->newBuffer(QRhiBuffer::Immutable, QRhiBuffer::VertexBuffer, sizeof(vertexData)));
        m_vbuf->create();

        m_ubuf.reset(m_rhi->newBuffer(QRhiBuffer::Dynamic, QRhiBuffer::UniformBuffer, 64));
        m_ubuf->create();

        m_srb.reset(m_rhi->newShaderResourceBindings());
        m_srb->setBindings({
            QRhiShaderResourceBinding::uniformBuffer(0, QRhiShaderResourceBinding::VertexStage, m_ubuf.get()),
        });
        m_srb->create();

        m_pipeline.reset(m_rhi->newGraphicsPipeline());
        m_pipeline->setShaderStages({
            { QRhiShaderStage::Vertex, getShader(QLatin1String(":/shader_assets/color.vert.qsb")) },
            { QRhiShaderStage::Fragment, getShader(QLatin1String(":/shader_assets/color.frag.qsb")) }
        });
        QRhiVertexInputLayout inputLayout;
        inputLayout.setBindings({
            { 5 * sizeof(float) }
        });
        inputLayout.setAttributes({
            { 0, 0, QRhiVertexInputAttribute::Float2, 0 },
            { 0, 1, QRhiVertexInputAttribute::Float3, 2 * sizeof(float) }
        });
        m_pipeline->setVertexInputLayout(inputLayout);
        m_pipeline->setShaderResourceBindings(m_srb.get());
        m_pipeline->setRenderPassDescriptor(renderTarget()->renderPassDescriptor());
        m_pipeline->create();

        QRhiResourceUpdateBatch *resourceUpdates = m_rhi->nextResourceUpdateBatch();
        resourceUpdates->uploadStaticBuffer(m_vbuf.get(), vertexData);
        cb->resourceUpdate(resourceUpdates);
    }

    const QSize outputSize = colorTexture()->pixelSize();
    m_viewProjection = m_rhi->clipSpaceCorrMatrix();
    m_viewProjection.perspective(45.0f, outputSize.width() / (float) outputSize.height(), 0.01f, 1000.0f);
    m_viewProjection.translate(0, 0, -4);
}

void ExampleRhiWidget::render(QRhiCommandBuffer *cb)
{
    QRhiResourceUpdateBatch *resourceUpdates = m_rhi->nextResourceUpdateBatch();
    m_rotation += 1.0f;
    QMatrix4x4 modelViewProjection = m_viewProjection;
    modelViewProjection.rotate(m_rotation, 0, 1, 0);
    resourceUpdates->updateDynamicBuffer(m_ubuf.get(), 0, 64, modelViewProjection.constData());

    const QColor clearColor = QColor::fromRgbF(0.4f, 0.7f, 0.0f, 1.0f);
    cb->beginPass(renderTarget(), clearColor, { 1.0f, 0 }, resourceUpdates);

    cb->setGraphicsPipeline(m_pipeline.get());
    const QSize outputSize = colorTexture()->pixelSize();
    cb->setViewport(QRhiViewport(0, 0, outputSize.width(), outputSize.height()));
    cb->setShaderResources();
    const QRhiCommandBuffer::VertexInput vbufBinding(m_vbuf.get(), 0);
    cb->setVertexInput(0, 1, &vbufBinding);
    cb->draw(3);

    cb->endPass();

    update();
}

#version 440
layout(location = 0) in vec4 position;
layout(location = 1) in vec3 color;
layout(location = 0) out vec3 v_color;
layout(std140, binding = 0) uniform buf {
    mat4 mvp;
};

void main()
{
    v_color = color;
    gl_Position = mvp * position;
}

#version 440
layout(location = 0) in vec3 v_color;
layout(location = 0) out vec4 fragColor;

void main()
{
    fragColor = vec4(v_color, 1.0);
}

Documentación de las funciones miembro

[explicit] QRhiWidget::QRhiWidget(QWidget *parent = nullptr, Qt::WindowFlags f = {})

Construye un widget hijo de parent, con las banderas de widget establecidas en f.

[override virtual noexcept] QRhiWidget::~QRhiWidget()

Destructor.

QRhiWidget::Api QRhiWidget::api() const

Devuelve la API gráfica configurada actualmente (QRhi backend).

Véase también setApi().

[protected] QRhiTexture *QRhiWidget::colorTexture() const

Devuelve la textura que sirve como buffer de color para el widget.

Sólo debe llamarse desde initialize() y render().

A diferencia del búfer de profundidad y de QRhiRenderTarget, esta textura está siempre disponible y es gestionada por QRhiWidget, independientemente del valor de autoRenderTarget.

Véase también msaaColorBuffer(), depthStencilBuffer(), renderTarget() y resolveTexture().

[protected] QRhiRenderBuffer *QRhiWidget::depthStencilBuffer() const

Devuelve el búfer del patrón de profundidad utilizado por el renderizado del widget.

Sólo debe invocarse desde initialize() y render().

Disponible sólo cuando autoRenderTarget es true. En caso contrario, el valor devuelto es nullptr y corresponde a la reimplementación de initialize() crear y gestionar un búfer de profundidad y un QRhiTextureRenderTarget.

Véase también colorTexture() y renderTarget().

[override virtual protected] bool QRhiWidget::event(QEvent *e)

Reimplementa: QWidget::event(QEvent *event).

[signal] void QRhiWidget::frameSubmitted()

Esta señal se emite después de que la ventana de nivel superior del widget haya terminado de componerse y tenga submitted a frame.

QImage QRhiWidget::grabFramebuffer() const

Renderiza un nuevo fotograma, lee el contenido de la textura y lo devuelve como QImage.

Si se produce un error, se devuelve un QImage nulo.

El QImage devuelto tendrá un formato de QImage::Format_RGBA8888, QImage::Format_RGBA16FPx4, QImage::Format_RGBA32FPx4, o QImage::Format_BGR30, dependiendo de colorBufferFormat().

QRhiWidget no conoce la aproximación del renderizador a la mezcla y composición, y por lo tanto no puede saber si la salida tiene alfa premultiplicado en los valores de color RGB. Por lo tanto, los formatos _Premultiplied QImage nunca se utilizan para el QImage devuelto, incluso cuando sería apropiado. Corresponde a quien llama reinterpretar los datos resultantes como considere oportuno.

La función se denomina grabFramebuffer() por coherencia con QOpenGLWidget y QQuickWidget. No es la única forma de obtener datos de imagen del lado de la CPU a partir del contenido de QRhiWidget: llamar a QWidget::grab() sobre un QRhiWidget, o un ancestro de éste, también es funcional (devolviendo un QPixmap). Además de trabajar directamente con QImage, otra ventaja de grabFramebuffer() es que puede tener un rendimiento ligeramente superior, simplemente porque no tiene que pasar por el resto de la infraestructura de QWidget, sino que puede activar directamente el renderizado de un nuevo fotograma y luego hacer la lectura de vuelta.

Véase también setColorBufferFormat().

[virtual protected] void QRhiWidget::initialize(QRhiCommandBuffer *cb)

Llamada cuando el widget es inicializado por primera vez, cuando el tamaño de la textura asociada, el formato, o el conteo de muestras cambia, o cuando el QRhi y la textura cambian por cualquier razón. Se espera que la función mantenga (cree si aún no se ha creado, ajuste y reconstruya si el tamaño ha cambiado) los recursos gráficos utilizados por el código de renderizado en render().

Para consultar los objetos QRhi, QRhiTexture, y otros objetos relacionados, llame a rhi(), colorTexture(), depthStencilBuffer(), y renderTarget().

Cuando el tamaño del widget cambia, el objeto QRhi, la textura del buffer de color, y los objetos del buffer del stencil de profundidad son todos las mismas instancias (por lo que los getters devuelven los mismos punteros) que antes, pero los buffers de color y profundidad/estencil probablemente habrán sido reconstruidos, lo que significa que el size y el recurso de textura nativa subyacente pueden ser diferentes que en la última invocación.

Las reimplementaciones también deben estar preparadas para que el objeto QRhi y la textura del búfer de color puedan cambiar entre invocaciones de esta función. Un caso especial en el que los objetos serán diferentes es cuando se realiza un grabFramebuffer() con un widget que aún no se muestra, y luego se hace visible el widget en pantalla dentro de un widget de nivel superior. En este caso, la captura se realizará con un QRhi específico que se sustituirá por el QRhi asociado a la ventana de nivel superior en las invocaciones posteriores a initialize() y render(). Otro caso, más común, es cuando el widget se reasigna para que pertenezca a una nueva ventana de nivel superior. En este caso el QRhi y todos los recursos relacionados gestionados por el QRhiWidget serán instancias diferentes que antes en la llamada posterior a esta función. Es importante entonces que todos los recursos QRhi creados previamente por la subclase sean destruidos porque pertenecen al QRhi anterior que ya no debe ser utilizado por el widget.

Cuando autoRenderTarget es true, que es el valor por defecto, se crean y gestionan automáticamente un depth-stencil QRhiRenderBuffer y un QRhiTextureRenderTarget asociados con colorTexture() (o msaaColorBuffer()) y el buffer depth-stencil. Las reimplementaciones de initialize() y render() pueden consultar estos objetos a través de depthStencilBuffer() y renderTarget(). Cuando autoRenderTarget se establece en false, estos objetos ya no se crean y gestionan automáticamente. En su lugar, será la implementación de initialize() la que cree los buffers y configure el objetivo de renderizado como considere oportuno. Cuando se gestionen manualmente adjuntos adicionales de color o profundidad para el objetivo de renderizado, su tamaño y número de muestras deben seguir siempre el tamaño y número de muestras de colorTexture() / msaaColorBuffer(), de lo contrario pueden producirse errores de validación de la API 3D o de renderizado.

Se espera que los recursos gráficos creados por la subclase se liberen en la implementación del destructor de la subclase.

cb es QRhiCommandBuffer para el fotograma actual del widget. La función es llamada con un fotograma siendo grabado, pero sin un pase de render activo. El buffer de comandos se proporciona principalmente para permitir la puesta en cola de resource updates sin diferir a render().

Véase también render().

bool QRhiWidget::isDebugLayerEnabled() const

Devuelve true si se solicitará una capa de depuración o validación si es aplicable a la API gráfica en uso.

Véase también setDebugLayerEnabled().

[protected] QRhiRenderBuffer *QRhiWidget::msaaColorBuffer() const

Devuelve el búfer de renderizado que sirve como búfer de color multimuestra para el widget.

Sólo debe ser llamado desde initialize() y render().

Cuando sampleCount es mayor que 1, y por lo tanto el antialising multimuestra está habilitado, el QRhiRenderBuffer devuelto tiene un recuento de muestras coincidente y sirve como búfer de color. Los conductos gráficos utilizados para renderizar en este búfer deben crearse con el mismo recuento de muestras, y el recuento de muestras del búfer de profundidad también debe coincidir. Se espera que el contenido multimuestra se resuelva en la textura devuelta por resolveTexture(). Cuando autoRenderTarget es true, renderTarget() se configura automáticamente para hacer esto, estableciendo msaaColorBuffer() como el renderbuffer del adjunto de color 0 y resolveTexture() como su resolveTexture.

Cuando MSAA no está en uso, el valor de retorno es nullptr. Utilice entonces colorTexture() en su lugar.

Dependiendo de la API de gráficos 3D subyacente, puede que no haya diferencia práctica entre las texturas multimuestra y los renderbuffers de color con un recuento de muestras superior a 1 (QRhi puede simplemente asignar ambos al mismo tipo de recurso nativo). Sin embargo, algunas API más antiguas pueden diferenciar entre texturas y renderbuffers. Con el fin de soportar OpenGL ES 3.0, donde los renderbuffers multimuestra están disponibles, pero las texturas multimuestra no, QRhiWidget siempre realiza MSAA utilizando una multimuestra QRhiRenderBuffer como adjunto de color (y nunca una multimuestra QRhiTexture).

Véase también colorTexture(), depthStencilBuffer(), renderTarget() y resolveTexture().

[override virtual protected] void QRhiWidget::paintEvent(QPaintEvent *e)

Reimplementa: QWidget::paintEvent(QPaintEvent *event).

Maneja eventos de pintura.

Llamando a QWidget::update() se enviará un evento de pintura e, y por tanto se invocará a esta función. El envío del evento es asíncrono y ocurrirá en algún momento después de volver de update(). Esta función entonces, después de alguna preparación, llamará a la virtual render() para actualizar el contenido de la textura asociada a QRhiWidget. La ventana de nivel superior del widget compondrá entonces la textura con el resto de la ventana.

[virtual protected] void QRhiWidget::releaseResources()

Llamada cuando surge la necesidad de liberar anticipadamente los recursos gráficos.

Esto no suele ocurrir en el caso de QRhiWidget, que se añade a la jerarquía de widgets hijos de un widget de nivel superior y permanece allí durante el resto de su vida y la del widget de nivel superior. Por lo tanto, en muchos casos no es necesario volver a implementar esta función, por ejemplo, porque la aplicación sólo tiene un widget de nivel superior (ventana nativa). Sin embargo, cuando se trata de reparenting del widget (o de un ancestro del mismo), será necesario reimplementar esta función en subclases robustas y bien escritas de QRhiWidget.

Cuando se llama a esta función, se espera que la implementación destruya todos los recursos de QRhi (objetosQRhiBuffer, QRhiTexture, etc.), de forma similar a como se espera que lo haga en el destructor. Nulling out, utilizando un puntero inteligente, o el establecimiento de un resources-invalid bandera va a ser necesario también, porque initialize() eventualmente será llamado después. Tenga en cuenta, sin embargo, que el aplazamiento de la liberación de los recursos a la posterior initialize() es un error. Si se llama a esta función, el recurso debe ser liberado antes de volver. Tenga en cuenta también que la implementación de esta función no sustituye al destructor de la clase (o a los punteros inteligentes): los recursos gráficos deben seguir siendo liberados en ambos.

Vea el ejemplo del Widget Cube RHI para un ejemplo de esto en acción. Allí el botón que cambia el QRhiWidget entre ser un widget hijo (debido a tener un widget padre) y ser un widget de nivel superior (debido a no tener un widget padre), activará la invocación de esta función ya que el widget de nivel superior asociado, la ventana nativa, y QRhi cambian durante la vida del QRhiWidget, con el QRhi usado previamente siendo destruido lo que implica una liberación temprana de los recursos asociados gestionados por el QRhiWidget aún vivo.

Otro caso en el que se llama a esta función es cuando se utiliza grabFramebuffer() con un QRhiWidget que no se añade a una ventana visible, es decir, el renderizado se realiza fuera de la pantalla. Si más tarde este QRhiWidget se hace visible, o se añade a una jerarquía de widgets visible, el QRhi asociado cambiará del temporal utilizado para el renderizado fuera de pantalla al dedicado de la ventana, activando así también esta función.

Véase también initialize().

[virtual protected] void QRhiWidget::render(QRhiCommandBuffer *cb)

Llamada cuando el contenido del widget (es decir, el contenido de la textura) necesita actualizarse.

Siempre hay al menos una llamada a initialize() antes de llamar a esta función.

Para solicitar actualizaciones, llame a QWidget::update(). Si se llama a update() desde render(), la actualización se realizará de forma continua, ralentizada por vsync.

cb es el QRhiCommandBuffer para el fotograma actual del widget. La función es llamada con un frame siendo grabado, pero sin un pase de render activo.

Véase también initialize().

[signal] void QRhiWidget::renderFailed()

Esta señal se emite siempre que el widget se supone que debe renderizar a su textura de respaldo (ya sea debido a un widget update o debido a una llamada a grabFramebuffer()), pero no hay QRhi para que el widget utilice, probablemente debido a problemas relacionados con la configuración de gráficos.

Esta señal puede ser emitida varias veces cuando surge un problema. No asumas que se emite sólo una vez. Conecta con Qt::SingleShotConnection si el código de gestión de errores debe ser notificado sólo una vez.

[protected] QRhiRenderTarget *QRhiWidget::renderTarget() const

Devuelve el objeto de destino de renderizado que debe utilizarse con QRhiCommandBuffer::beginPass() en reimplementaciones de render().

Sólo debe llamarse desde initialize() y render().

Disponible sólo cuando autoRenderTarget es true. En caso contrario, el valor devuelto es nullptr y corresponde a la reimplementación de initialize() crear y gestionar un búfer de profundidad y un QRhiTextureRenderTarget.

Al crear graphics pipelines, se necesita un QRhiRenderPassDescriptor. Éste puede consultarse a partir del QRhiTextureRenderTarget devuelto llamando a renderPassDescriptor().

Véase también colorTexture() y depthStencilBuffer().

[override virtual protected] void QRhiWidget::resizeEvent(QResizeEvent *e)

Reimplementa: QWidget::resizeEvent(QResizeEvent *event).

Maneja eventos de redimensionamiento que son pasados en el parámetro de evento e. Llama a la función virtual initialize().

[protected] QRhiTexture *QRhiWidget::resolveTexture() const

Devuelve la textura no multimuestra a la que se resuelve el contenido multimuestra.

El resultado es nullptr cuando el antialiasing multimuestra no está activado.

Sólo debe invocarse desde initialize() y render().

Con MSAA activado, esta es la textura que se compone con el resto del contenido de QWidget en pantalla. Sin embargo, el renderizado de QRhiWidget debe apuntar al (multimuestra) QRhiRenderBuffer devuelto desde msaaColorBuffer(). Cuando autoRenderTarget es true, de esto se encarga el QRhiRenderTarget devuelto por renderTarget(). De lo contrario, depende del código de la subclase configurar correctamente un objeto de destino de renderizado tanto con el búfer de color como con las texturas de resolución.

Véase también colorTexture().

[protected] QRhi *QRhiWidget::rhi() const

Devuelve el objeto QRhi actual.

Sólo debe invocarse desde initialize() y render().

void QRhiWidget::setApi(QRhiWidget::Api api)

Establece la API gráfica y el backend QRhi a utilizar en api.

El valor por defecto depende de la plataforma: Metal en macOS e iOS, Direct 3D 11 en Windows, OpenGL en caso contrario.

api sólo se puede establecer una vez para el widget y su ventana de nivel superior, una vez que se hace y tiene efecto, la ventana sólo puede utilizar esa API y QRhi backend para renderizar. Intentar establecer otro valor, o añadir otro QRhiWidget con un api diferente no funcionará como se espera.

Véase también setColorBufferFormat(), setDebugLayerEnabled(), y api().

[protected] void QRhiWidget::setAutoRenderTarget(bool enabled)

Controla si un depth-stencil QRhiRenderBuffer y un QRhiTextureRenderTarget son creados y mantenidos automáticamente por el widget. El valor por defecto es true.

En modo automático, el tamaño y el número de muestras del búfer del patrón de profundidad siguen la configuración de la textura del búfer de color. En modo no automático, renderTarget() y depthStencilBuffer() siempre devuelven nullptr y depende de la implementación de la aplicación de initialize() encargarse de configurar y gestionar estos objetos.

Llame a esta función con enabled establecido en false desde el principio, por ejemplo en el constructor de la clase derivada, para desactivar el modo automático.

void QRhiWidget::setDebugLayerEnabled(bool enable)

Solicita la capa de depuración o validación de la API gráfica subyacente cuando enable es true.

Aplicable para Vulkan y Direct 3D.

Por defecto está desactivado.

Véase también setApi() y isDebugLayerEnabled().
