Qt Canvas Painter - Ejemplo de Hello Widget

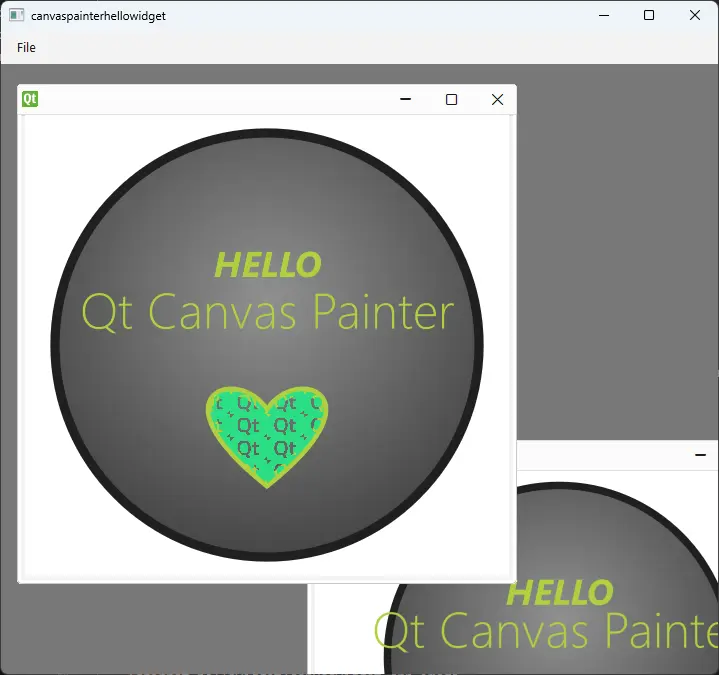

El ejemplo implementa una subclase de QCanvasPainterWidget. Una o más instancias de este widget pueden ser añadidas en un QMdiArea dentro del QMainWindow.

QCanvasPainterWidget deriva a su vez de QRhiWidget, y utiliza siempre la renderización 3D acelerada a través de QRhi.

Las subclases de QCanvasPainterWidget querrán como mínimo implementar paint(). Este ejemplo también utiliza una imagen, cargada desde un archivo PNG.

class CanvasWidget : public QCanvasPainterWidget
{
public:
    CanvasWidget();
    void initializeResources(QCanvasPainter *p) override;
    void paint(QCanvasPainter *p) override;
    void graphicsResourcesInvalidated() override;

private:
    QCanvasImage m_image;
};

La función paint() puede empezar a dibujar usando el proveedor QCanvasPainter inmediatamente:

void CanvasWidget::paint(QCanvasPainter *p)
{
    const float size = std::min(width(), height());
    const float centerX = width() / 2;
    const float centerY = height() / 2;

    // Paint the background circle
    QCanvasRadialGradient gradient1(centerX, centerY - size * 0.1f, size * 0.6f);
    gradient1.setStartColor(QColor(0x909090));
    gradient1.setEndColor(QColor(0x404040));
    p->beginPath();
    p->circle(QPointF(centerX, centerY), size * 0.46f);
    p->setFillStyle(gradient1);
    p->fill();
    p->setStrokeStyle(QColor(0x202020));
    p->setLineWidth(size * 0.02f);
    p->stroke();

Ver QCanvasPainter, QCanvasBrush, QCanvasRadialGradient, QCanvasImagePattern, QCanvasImage, y QFont para más información sobre las características usadas por este ejemplo.

La imagen se utiliza como patrón, para rellenar la forma del corazón:

    // Paint heart
    QCanvasImagePattern pattern(m_image, centerX, centerY, size * 0.08f, size * 0.05f);
    p->setFillStyle(pattern);

Cuando se trata de recursos como QCanvasImage y QCanvasOffscreenCanvas, éstos se gestionan en initializeResources() y graphicsResourcesInvalidated():

void CanvasWidget::initializeResources(QCanvasPainter *p)
{
    Q_ASSERT(m_image.isNull());
    const auto flags = QCanvasPainter::ImageFlag::Repeat | QCanvasPainter::ImageFlag::GenerateMipmaps;
    m_image = p->addImage(QImage(u":/qt-translucent.png"_s), flags);
}

void CanvasWidget::graphicsResourcesInvalidated()
{
    m_image = {};
}

initializeResources() es meramente una conveniencia. En lugar de implementarlo, también se podría escribir lo siguiente en paint():

if (m_image.isNull())
    m_image = p->addImage(QImage(":/qt-translucent.png"), QCanvasPainter::ImageFlag::Repeat);

Este ejemplo no reparte widgets entre ventanas, por lo que los recursos gráficos no se van a perder. No obstante, es un buen patrón asignar un objeto vacío por defecto a todas las variables QCanvasImage y QCanvasOffscreenCanvas en graphicsResourcesInvalidated().

La función main() crea un QMainWindow y un QMdiArea. Se pueden añadir múltiples instancias de la clase CanvasWidget como sub-ventanas. Debido a que hasSharedPainter() por defecto es true, y debido a que se colocan dentro del mismo widget de nivel superior, todos los widgets pintores compartirán el mismo QCanvasPainter y la infraestructura de renderizado asociada, en lugar de crear otros dedicados.

Proyecto de ejemplo @ code.qt.io
