Impresión de gráficos

Impresión de un gráfico en 2D o 3D.

El ejemplo «Impresión de gráficos» muestra cómo imprimir o exportar a PDF gráficos en 2D y 3D.

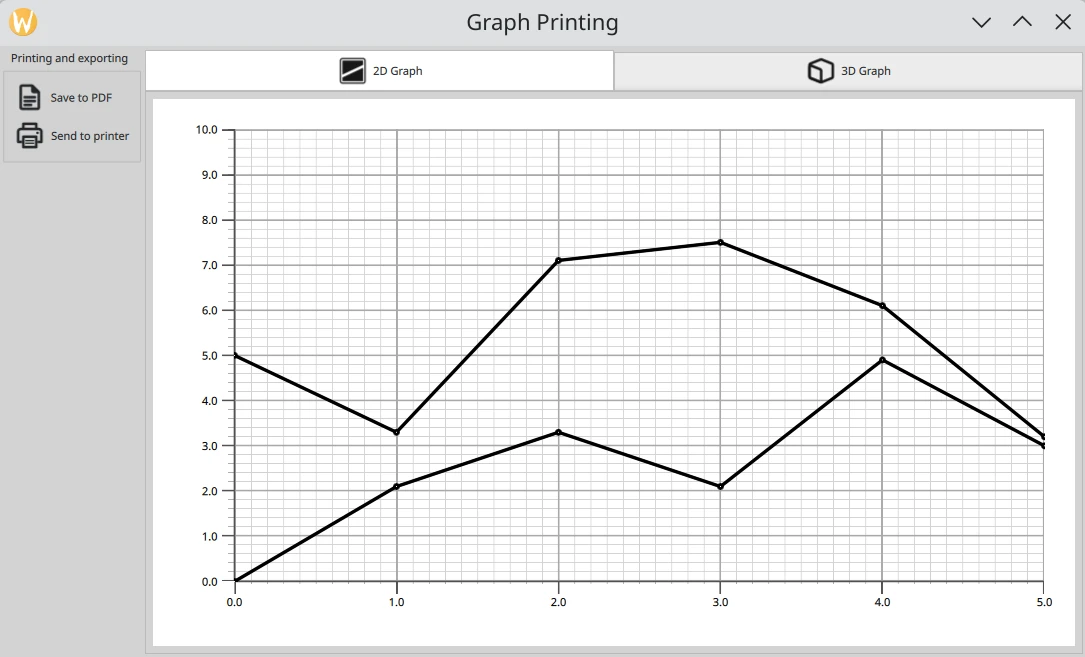

Gráfico de líneas en 2D con funciones de exportación a PDF e impresión

Ejecución del ejemplo

Puedes ejecutar el ejemplo desde:

Clase GraphPrinter

La funcionalidad de impresión está implementada en la clase ` GraphPrinter `. La clase expone estas funciones:

  • La función ` generatePDF `, que funciona de la siguiente manera.
    • Configura el archivo PDF de salida.

      La función crea una instancia de ` QPdfWriter ` con un archivo «graph.pdf» ubicado en la carpeta especificada. La función también especifica las opciones para el archivo PDF exportado: título, resolución, tamaño de página y márgenes.

      QFile file = QFile(path.toLocalFile());

      {
          QPdfWriter writer(file.fileName());
          writer.setResolution(90);
          writer.setTitle(u"Graph"_s);
          writer.setPageSize(QPageSize(image.size()));
          writer.setPageMargins(QMarginsF(0, 0, 0, 0));
          writer.newPage();
          paintImage(image, &writer);
      }
    • Configura el procesamiento de imágenes.

      La función auxiliar estática ` paintImage ` dibuja la imagen capturada desde QML en una instancia de la clase ` QPaintDevice `:

      La función crea un objeto ` QPainter ` que hace referencia al dispositivo.

      Para garantizar que el gráfico se imprima correctamente, se escala al tamaño de la ventana gráfica del pintor manteniendo la relación de aspecto original.

      La indicación de renderizado del «painter» se establece en renderizado de imagen sin pérdida de calidad. A continuación, la función dibuja la imagen en el archivo PDF.

      static void paintImage(const QImage &image, QPaintDevice *paintDevice)
      {
          QPainter painter(paintDevice);
          const QImage finalImage = image.scaled(painter.viewport().size(), Qt::KeepAspectRatio);
          painter.setRenderHint(QPainter::LosslessImageRendering);
          painter.drawImage(finalImage.rect(), finalImage);
      }

      Dado que ` QPdfWriter ` y ` QPrinter ` heredan de ` QPaintDevice`, la función auxiliar se puede invocar desde la función ` generatePDF ` y la función ` print ` que se explican a continuación.

    La función devuelve un mensaje de estado que se mostrará en el cuadro de diálogo de mensajes de la aplicación, incluyendo la ruta completa al archivo exportado.

  • La función getPrinters devuelve una lista de impresoras disponibles.
    QStringList GraphPrinter::getPrinters()
    {
        return QPrinterInfo::availablePrinterNames();
    }
  • La función ` print `, que funciona como la función ` generatePDF `, pero crea un ` QPainter ` que hace referencia a una instancia de ` QPrinter `:
    QString GraphPrinter::print(const QImage &image, const QString &printerName)
    {
        QPrinterInfo printInfo = QPrinterInfo::printerInfo(printerName);
        if (printInfo.isNull())
            return tr("%1 is not a valid printer").arg(printerName);

        QPrinter printer(printInfo, QPrinter::HighResolution);
        printer.setOutputFormat(QPrinter::NativeFormat);

        paintImage(image, &printer);

        return tr("Printed to %1").arg(printerName);
    }

    La función devuelve un mensaje de estado que se mostrará en el cuadro de diálogo de mensajes de la aplicación.

Configuración de la aplicación

Además del código de configuración de la aplicación, el archivo ` main.cpp ` contiene código que crea una nueva instancia de la clase `GraphPrinter ` y hace que sea accesible desde el código QML.

GraphPrinter graphPrinter;
viewer.rootContext()->setContextProperty(u"graphPrinter"_s, &graphPrinter);

Configuración del diseño y la captura de imágenes

Los gráficos en 2D y 3D se disponen en un Stacklayout. Los usuarios pueden navegar por él mediante un TabBar.

TabBar {
    id: tabBar
    anchors.left: parent.left
    anchors.right: parent.right

    TabButton {
        text: "2D Graph"
        implicitHeight: 48
        icon.source: checked ? "flatten_square_fill.svg" : "flatten.svg"
        icon.height: 36
        icon.width: 36
    }

    TabButton {
        text: "3D Graph"
        implicitHeight: 48
        icon.source: checked ? "box_left_fill.svg" : "box_left.svg"
        icon.height: 36
        icon.width: 36
    }
}
Frame {
    id: tabFrame
    anchors.left: parent.left
    anchors.right: parent.right
    anchors.top: tabBar.bottom
    anchors.bottom: parent.bottom

    StackLayout {
        id: stackLayout

        anchors.fill: parent
        currentIndex: tabBar.currentIndex

        Graph2D {
            id: linegraph
        }

        Graph3D {
            id: bargraph
        }
    }
}

El componente FileDialog se utiliza para seleccionar el archivo PDF en el que se va a escribir. Este componente no tiene representación visual en el diseño de la aplicación, pero se puede acceder a su API desde el archivo QML actual.

FileDialog {
    id: dialog
    currentFolder: StandardPaths.writableLocation(StandardPaths.PicturesLocation)
    nameFilters: ["PDF files (*.pdf)"]
    defaultSuffix: "pdf"

    fileMode: FileDialog.SaveFile

Se crea un cuadro de diálogo de impresión personalizado para seleccionar una impresora, que se activa con el botón « Icono de impresora ». El cuadro de diálogo recupera la lista de impresoras disponibles y las muestra en una vista de lista.

Dialog {
    id: printerDialog
    anchors.centerIn: parent
    contentHeight: printerListView.height
    contentWidth: printerListView.width

    title: qsTr("Available Printers")
    modal: true

    onOpened: {
        printerModel.clear()
        var printers = graphPrinter.getPrinters()
        printers.forEach((x, i) => printerModel.append({
                                                           "name": x
                                                       }))
    }
...
contentItem: Rectangle {
    id: printerItem
    height: printerListView.height
    width: printerListView.width
    color: mainView.item.theme.plotAreaBackgroundColor

    ListView {
        id: printerListView
        height: 100
        width: 200
        clip: true

        model: printerModel
        delegate: printerDelegate
        highlight: Rectangle {
            color: mainView.item.theme.grid.subColor
        }
    }
}

El botón « Icono de documento » activa la exportación a PDF.

Cuando se activa la exportación a PDF o la impresión, se ejecuta el siguiente código:

  • Captura una imagen mediante el método « grabToImage ». El gráfico actual es el elemento de Stacklayout situado en el índice actual.
  • En los parámetros de ` grabToImage `, especificamos la función de devolución de llamada como ` generatePDF ` o ` print ` de la clase ` GraphPrinter `.

    Exportación a PDF:

    onAccepted: {
        mainView.prepareForPrint()

        mainView.item.grabToImage(function (result) {
            message.title = "Save PDF"
            message.text = "PDF saved to " + graphPrinter.generatePDF(
                        dialog.selectedFile, result.image)
            message.open()
        }, mainView.outputsize)
    }

    Impresión:

    onAccepted: {
        var selectedPrinter = printerModel.get(printerListView.currentIndex)
        mainView.prepareForPrint()
        mainView.item.grabToImage(function (result) {
            message.title = "Print"
            message.text = graphPrinter.print(result.image,
                                              selectedPrinter.name)
            message.open()
        }, mainView.outputsize)
    }

    onClosed: {
        mainView.cleanAfterPrint()
    }

    En cuanto al tamaño, el código hace que la imagen se represente con una resolución cuatro veces superior a la real. En el caso de los gráficos en 3D, el elemento también debe ampliarse mientras dura la impresión:

    function prepareForPrint() {
        if (stackLayout.currentIndex === 1) {
            var newsize = Qt.size(bargraph.width * 4, bargraph.height * 4)

            // check that we do not exceed maximum texture size
            if (newsize.width * Screen.devicePixelRatio > graphPrinter.maxTextureSize() ) {
                // scale to 25% under max texture size to be on the safe side; some GPUs seem
                // to glitch when using the abosulute max
                var ratio = (newsize.width * Screen.devicePixelRatio * 1.25)
                        / graphPrinter.maxTextureSize()
                newsize.width /= ratio
                newsize.height /= ratio
            }
            outputsize.width = Math.round(newsize.width)
            outputsize.height = Math.round(newsize.height)

            // resize the bar graph to match the PDF output size
            item.width = outputsize.width
            item.height = outputsize.height
        } else {
            outputsize = Qt.size(linegraph.width * 4, linegraph.height * 4)
        }
    }

    function cleanAfterPrint() {
        if (stackLayout.currentIndex === 1) {
            // resize the bar graph back to the actual visual size
            item.width = stackLayout.width
            item.height = stackLayout.height
        }
    }

Proyecto de ejemplo en code.qt.io
