Qt Quick 3D - Ejemplo de capas

Muestra el uso de las capas en QtQuick3D.

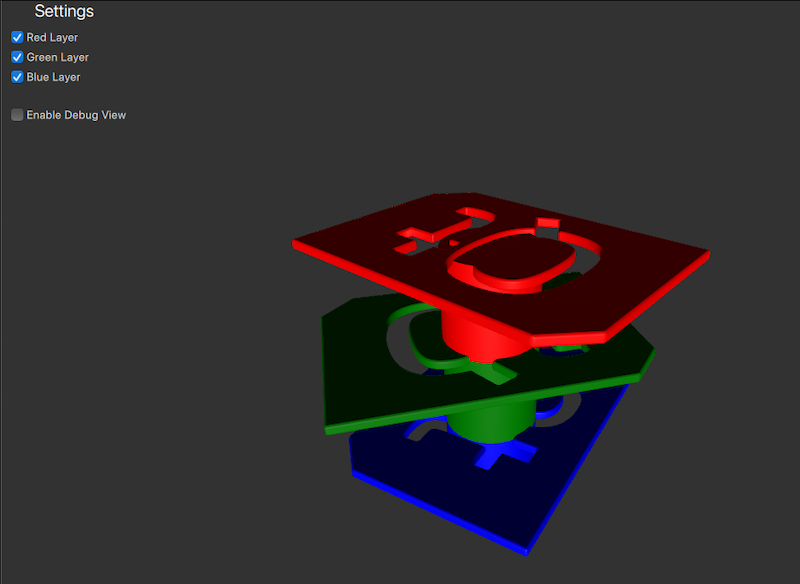

Tres capas superpuestas del logotipo de Qt en rojo, verde y azul, con casillas de selección para activar o desactivar cada capa

En este ejemplo, los modelos del logotipo de diferentes colores se colocan en distintas capas. Desde el panel de configuración, los usuarios pueden controlar la visibilidad de cada capa marcando o desmarcando las casillas correspondientes.

Preparación de las capas de la escena

Capas

Para mayor comodidad, asignamos un alias al tipo de enumeraciones de Layer para que resulte más fácil de identificar.

readonly property int redModels: ContentLayer.Layer1
readonly property int greenModels: ContentLayer.Layer2
readonly property int blueModels: ContentLayer.Layer3
Cámara

Dado que queremos filtrar la vista de la cámara en función de las capas, debemos configurar las capas que la cámara debe renderizar. Para ello, establecemos la propiedad « layers » de la cámara en una o más capas. De este modo, la cámara solo renderizará aquellos objetos que se encuentren en las capas especificadas en « layers ». Por defecto, la cámara renderizará los nodos de todas las capas « layers ».

Para poder seleccionar las capas activas, creamos una propiedad « cameraFilter » y la vinculamos a la propiedad « layers » de la cámara.

property int cameraFilter: ContentLayer.LayerAll

camera: PerspectiveCamera {
    layers: v3d.cameraFilter
    position: Qt.vector3d(0, 400, 500)
    eulerRotation.x: -30
    clipFar: 2000
}

Al activar o desactivar las casillas de selección del panel de configuración, la propiedad « cameraFilter » se actualizará para incluir o excluir las capas correspondientes. De esta forma, la cámara solo renderizará los objetos que se encuentren en las capas especificadas por « cameraFilter ».

CheckBox {
    id: checkBoxRedLayer
    text: qsTr("Red Layer")
    checked: true
    onCheckedChanged: {
        v3d.cameraFilter = checked ? v3d.cameraFilter | v3d.redModels : v3d.cameraFilter & ~v3d.redModels;
    }
}
Modelos

Ahora hay que asignar los tres modelos de diferentes colores a las capas correspondientes. Al igual que con la cámara, podemos utilizar la propiedad « layers » del modelo para asignarlo a una capa. El modelo del logotipo rojo se asigna a « redLayer », el verde a « greenLayer » y el azul a « blueLayer ».

Node {
    position: Qt.vector3d(0, 200, 0)
    Model {
        source: "qtlogo.mesh"
        layers: v3d.redModels
        scale: Qt.vector3d(5000, 5000, 5000)
        materials:[ PrincipledMaterial {
            baseColor: "red"
            roughness: 0.5
        } ]

        NumberAnimation on eulerRotation.y {
            from: 0
            to: 360
            duration: 15000
            loops: Animation.Infinite
        }
    }

    Model {
        position: Qt.vector3d(0, -50, 0)
        source: "#Cylinder"
        materials:[ PrincipledMaterial {
            baseColor: "red"
            roughness: 0.5
        } ]
    }

    ParticleSystem3D {
        visible: particlesCheckbox.checked
        running: particlesCheckbox.checked
        layers: v3d.redModels
        SpriteParticle3D {
            id: redParticle
            color: "red"
            maxAmount: 200
            particleScale: 8
            fadeInDuration: 500
            fadeOutDuration: 500
        }
        ParticleEmitter3D {
            particle: redParticle
            position: Qt.vector3d(0, -50, 0)
            emitRate: 40
            lifeSpan: 2000
            velocity: VectorDirection3D {
                direction: Qt.vector3d(0, 120, 0)
                directionVariation: Qt.vector3d(40, 40, 40)
            }
        }
    }
}

Node {
    position: Qt.vector3d(0, 100, 0)
    Model {
        source: "qtlogo.mesh"
        layers: v3d.greenModels
        scale: Qt.vector3d(5000, 5000, 5000)
        materials:[ PrincipledMaterial {
            baseColor: "green"
            roughness: 0.5
        } ]

        NumberAnimation on eulerRotation.y {
            from: 0
            to: 360
            duration: 20000
            loops: Animation.Infinite
        }
    }
    Model {
        position: Qt.vector3d(0, -50, 0)
        source: "#Cylinder"
        materials:[ PrincipledMaterial {
            baseColor: "green"
            roughness: 0.5
        } ]
    }

    ParticleSystem3D {
        visible: particlesCheckbox.checked
        running: particlesCheckbox.checked
        layers: v3d.greenModels
        SpriteParticle3D {
            id: greenParticle
            color: "green"
            maxAmount: 200
            particleScale: 8
            fadeInDuration: 500
            fadeOutDuration: 500
        }
        ParticleEmitter3D {
            particle: greenParticle
            position: Qt.vector3d(0, -50, 0)
            emitRate: 40
            lifeSpan: 2000
            velocity: VectorDirection3D {
                direction: Qt.vector3d(0, 120, 0)
                directionVariation: Qt.vector3d(40, 40, 40)
            }
        }
    }
}
Node {
    Model {
        source: "qtlogo.mesh"
        layers: v3d.blueModels
        scale: Qt.vector3d(5000, 5000, 5000)
        materials:[ PrincipledMaterial {
            baseColor: "blue"
            roughness: 0.5
        } ]

        NumberAnimation on eulerRotation.y {
            from: 0
            to: 360
            duration: 12500
            loops: Animation.Infinite
        }
    }
    Model {
        position: Qt.vector3d(0, -50, 0)
        source: "#Cylinder"
        materials:[ PrincipledMaterial {
            baseColor: "blue"
            roughness: 0.5
        } ]
    }

    ParticleSystem3D {
        visible: particlesCheckbox.checked
        running: particlesCheckbox.checked
        layers: v3d.blueModels
        SpriteParticle3D {
            id: blueParticle
            color: "blue"
            maxAmount: 200
            particleScale: 8
            fadeInDuration: 500
            fadeOutDuration: 500
        }
        ParticleEmitter3D {
            particle: blueParticle
            position: Qt.vector3d(0, -50, 0)
            emitRate: 40
            lifeSpan: 2000
            velocity: VectorDirection3D {
                direction: Qt.vector3d(0, 120, 0)
                directionVariation: Qt.vector3d(40, 40, 40)
            }
        }
    }
}

Una vez configuradas las capas, la cámara solo renderizará los modelos que se encuentren en las capas especificadas por cameraFilter. El usuario puede activar o desactivar la visibilidad de cada capa marcando o desmarcando las casillas de selección del panel de configuración.

Proyecto de ejemplo en @code.qt.io
