Qt Quick Física 3D: ejemplo de formas compuestas
Muestra el uso de formas de colisión complejas.

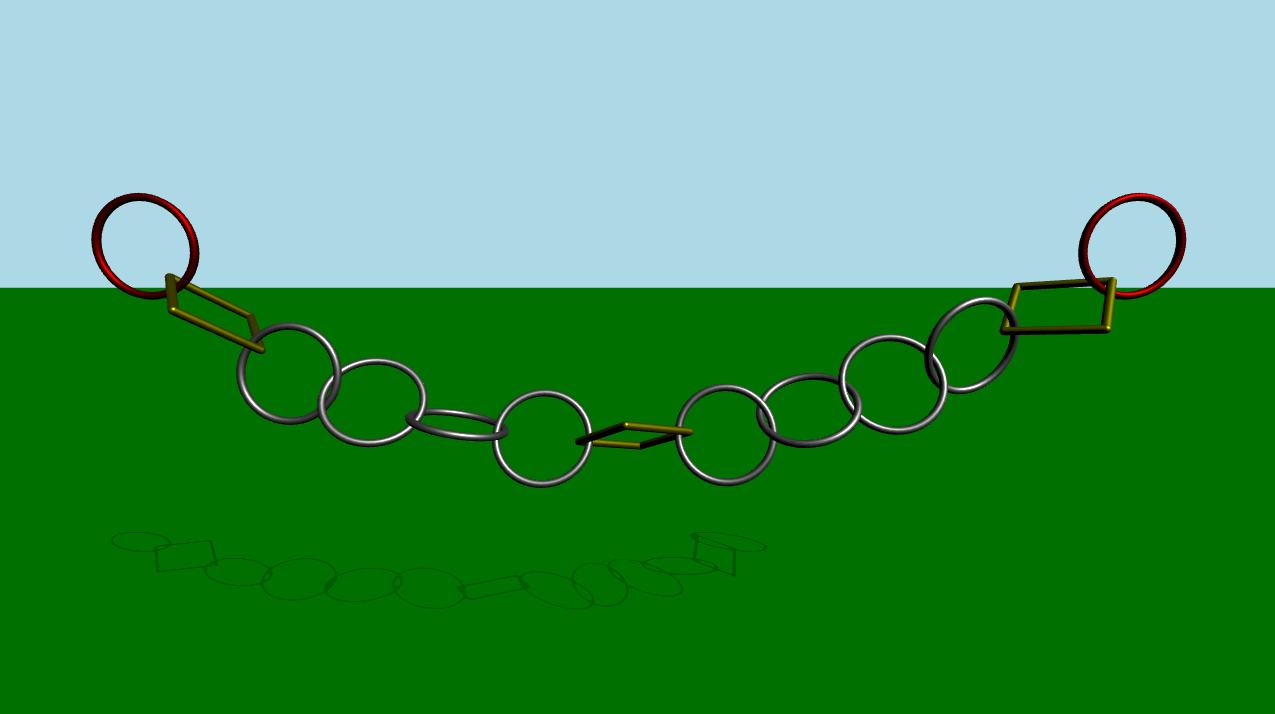

Este ejemplo muestra cómo utilizar más de una forma de colisión para crear objetos complejos con el fin de detectar colisiones. La escena consta de un plano estático verde y una serie de eslabones conectados entre sí. Al principio, la simulación está desactivada. Tras un tiempo o cuando el usuario pulse la tecla de espacio, la simulación se iniciará. Se iniciará una animación que hará que los eslabones situados más a la izquierda y más a la derecha se muevan horizontalmente de un lado a otro.
Configuración
Como es habitual, debemos añadir nuestro ` PhysicsWorld`:
PhysicsWorld {
id: physicsWorld
enableCCD: true
maximumTimestep: 20
scene: viewport.scene
}Realizamos la configuración habitual, en la que contamos con un entorno, una cámara y luces:
environment: SceneEnvironment {
antialiasingMode: SceneEnvironment.MSAA
backgroundMode: SceneEnvironment.Color
clearColor: "lightblue"
}
focus: true
PerspectiveCamera {
id: camera
position: Qt.vector3d(0, 900, 1500)
eulerRotation: Qt.vector3d(-10, 0, 0)
clipFar: 15500
clipNear: 1
}
DirectionalLight {
eulerRotation.x: -45
eulerRotation.y: 45
castsShadow: true
brightness: 1.5
shadowMapQuality: Light.ShadowMapQualityHigh
}Objetos físicos
Tenemos nuestro plano estático habitual:
StaticRigidBody {
position: Qt.vector3d(0, -100, 0)
eulerRotation: Qt.vector3d(-90, 0, 0)
collisionShapes: PlaneShape {}
Model {
source: "#Rectangle"
scale: Qt.vector3d(500, 500, 1)
materials: PrincipledMaterial {
baseColor: "green"
}
castsShadows: false
receivesShadows: true
}
}A continuación, creamos instancias de nuestros enlaces.
MeshLink {
id: leftLink
isKinematic: true
property vector3d startPos: Qt.vector3d(-6 * viewport.ringDistance,
viewport.ringY,
0)
property vector3d startRot: Qt.vector3d(90, 0, 0)
kinematicPosition: startPos
position: startPos
kinematicEulerRotation: startRot
eulerRotation: startRot
color: "red"
}
CapsuleLink {
position: Qt.vector3d(-5 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(90, 0, 0)
}
MeshLink {
position: Qt.vector3d(-4 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(90, 0, 0)
}
MeshLink {
position: Qt.vector3d(-3 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(0, 90, 0)
}
MeshLink {
position: Qt.vector3d(-2 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(90, 0, 0)
}
MeshLink {
position: Qt.vector3d(-1 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(0, 90, 0)
}
CapsuleLink {
position: Qt.vector3d(0, viewport.ringY, 0)
}
MeshLink {
position: Qt.vector3d(1 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(0, 90, 0)
}
MeshLink {
position: Qt.vector3d(2 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(90, 0, 0)
}
MeshLink {
position: Qt.vector3d(3 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(0, 90, 0)
}
MeshLink {
position: Qt.vector3d(4 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(90, 0, 0)
}
CapsuleLink {
position: Qt.vector3d(5 * viewport.ringDistance, viewport.ringY, 0)
eulerRotation: Qt.vector3d(90, 0, 0)
}
MeshLink {
id: rightLink
isKinematic: true
property vector3d startPos: Qt.vector3d(6 * viewport.ringDistance,
viewport.ringY,
0)
property vector3d startRot: Qt.vector3d(90, 0, 0)
kinematicPosition: startPos
position: startPos
kinematicEulerRotation: startRot
eulerRotation: startRot
color: "red"
}El primer eslabón, situado a la izquierda, tiene la propiedad « isKinematic » establecida en « true », de modo que podamos controlarlo mediante animación. Al tratarse de un objeto cinemático, debemos establecer las propiedades « kinematicPosition » y « kinematicRotation ». Lo animamos modificando la propiedad « kinematicPosition ». Los demás eslabones se instancian dejando un cierto espacio entre ellos.
Para conseguir una animación fluida que siga exactamente la simulación física, utilizamos un « AnimationController » que conectamos a la señal « onFrameDone » del « PhysicsWorld ». De esta forma, si se produjeran pérdidas de fotogramas que ralentizaran la simulación, la animación se ralentizaría en consecuencia. Utilizamos un « SequentialAnimation » con cuatro « NumberAnimation » para mover los anillos más a la izquierda y más a la derecha hacia adelante y hacia atrás. Este es el código QML para la animación:
Connections {
target: physicsWorld
property real totalAnimationTime: 12000
function onFrameDone(timeStep) {
let progressStep = timeStep / totalAnimationTime
animationController.progress += progressStep
if (animationController.progress >= 1) {
animationController.completeToEnd()
animationController.reload()
animationController.progress = 0
}
}
}
AnimationController {
id: animationController
animation: SequentialAnimation {
NumberAnimation {
target: leftLink
property: "kinematicPosition.x"
to: 3 * viewport.ringDistance
from: -6 * viewport.ringDistance
easing.type: Easing.InOutCubic
duration: 1000
}
NumberAnimation {
target: leftLink
property: "kinematicPosition.x"
from: 3 * viewport.ringDistance
to: -6 * viewport.ringDistance
easing.type: Easing.InOutCubic
duration: 1000
}
NumberAnimation {
target: rightLink
property: "kinematicPosition.x"
to: -3 * viewport.ringDistance
from: 6 * viewport.ringDistance
easing.type: Easing.InOutCubic
duration: 1000
}
NumberAnimation {
target: rightLink
property: "kinematicPosition.x"
from: -3 * viewport.ringDistance
to: 6 * viewport.ringDistance
easing.type: Easing.InOutCubic
duration: 1000
}
}
}Lo interesante es lo que ocurre dentro de los archivos Mesh y Capsule Links. Echemos un vistazo a cada uno de ellos.
Enlace «Mesh»
DynamicRigidBody {
id: root
scale: Qt.vector3d(100, 100, 100)
property color color: "white"
PrincipledMaterial {
id: _material
baseColor: root.color
metalness: 1.0
roughness: 0.5
}
Model {
source: "meshes/ring.mesh"
materials: [_material]
}
collisionShapes: [
ConvexMeshShape {
source: "meshes/segmentedRing_001.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_002.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_003.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_004.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_005.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_006.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_007.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_008.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_009.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_010.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_011.mesh"
},
ConvexMeshShape {
source: "meshes/segmentedRing_012.mesh"
}
]
}El Mesh Link es un cuerpo rígido dinámico con un modelo y un material. El modelo carga la malla desde un archivo de malla. También disponemos de una lista de formas de colisión que, combinadas, forman una forma compuesta para la detección de colisiones. Cada forma es una forma de malla convexa que carga la malla desde un archivo de origen. Una forma convexa es, básicamente, una forma en la que la línea que une dos puntos cualesquiera dentro de la forma siempre se encuentra dentro de esta.

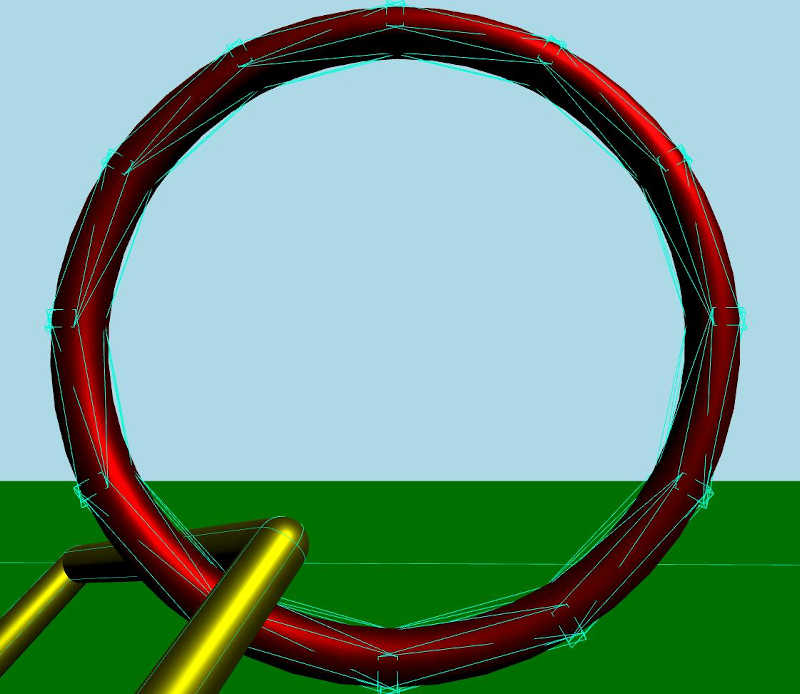

Si lo observamos más de cerca con el modo de depuración activado, así es como las formas de colisión forman la forma de colisión compuesta:

Enlace de cápsula
DynamicRigidBody {
id: root
property real len: 170
property real w: 17
PrincipledMaterial {
id: material3
baseColor: "yellow"
metalness: 1.0
roughness: 0.5
}
Node {
opacity: 1
Model {
materials: material3
source: "#Cylinder"
scale: Qt.vector3d(root.w / 100, root.len / 100, root.w / 100)
eulerRotation.z: 90
y: -root.len / 2
}
Model {
materials: material3
source: "#Cylinder"
scale: Qt.vector3d(root.w / 100, root.len / 100, root.w / 100)
eulerRotation.z: 90
y: root.len / 2
}
Model {
materials: material3
source: "#Cylinder"
scale: Qt.vector3d(root.w / 100, root.len / 100, root.w / 100)
x: root.len / 2
}
Model {
materials: material3
source: "#Cylinder"
scale: Qt.vector3d(root.w / 100, root.len / 100, root.w / 100)
x: -root.len / 2
}
Model {
materials: material3
source: "#Sphere"
scale: Qt.vector3d(root.w / 100, root.w / 100, root.w / 100)
x: -root.len / 2
y: -root.len / 2
}
Model {
materials: material3
source: "#Sphere"
scale: Qt.vector3d(root.w / 100, root.w / 100, root.w / 100)
x: -root.len / 2
y: root.len / 2
}
Model {
materials: material3
source: "#Sphere"
scale: Qt.vector3d(root.w / 100, root.w / 100, root.w / 100)
x: root.len / 2
y: -root.len / 2
}
Model {
materials: material3
source: "#Sphere"
scale: Qt.vector3d(root.w / 100, root.w / 100, root.w / 100)
x: root.len / 2
y: root.len / 2
}
}
collisionShapes: [
CapsuleShape {
y: -root.len / 2
height: root.len
diameter: root.w
},
CapsuleShape {
y: root.len / 2
height: root.len
diameter: root.w
},
CapsuleShape {
x: -root.len / 2
eulerRotation.z: 90
height: root.len
diameter: root.w
},
CapsuleShape {
x: root.len / 2
eulerRotation.z: 90
height: root.len
diameter: root.w
}
]
}El «Capsule Link» es un cuerpo rígido dinámico con varios modelos que comparten el mismo material. Este enlace está formado por varios cilindros y esferas. Al igual que en el «Mesh Link», disponemos de una lista de formas de colisión. En este caso, cada forma es una «Capsule Shape».

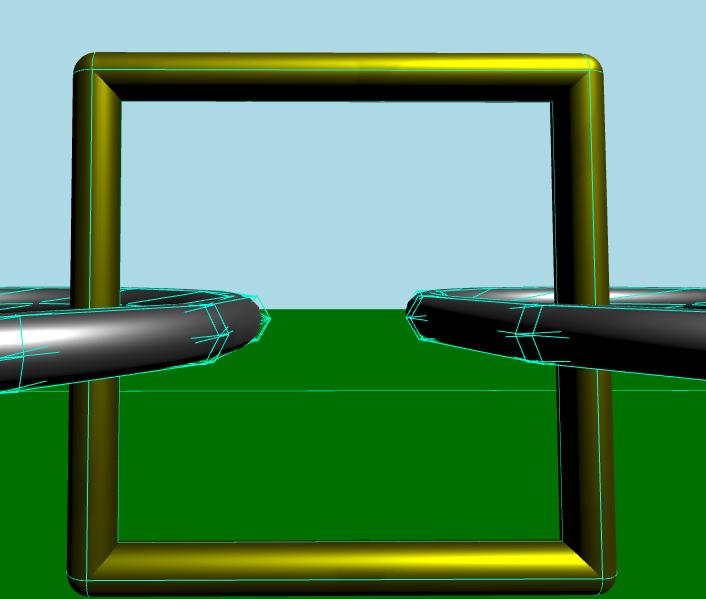

Si lo observamos más de cerca con el modo de depuración activado, así es como las formas de colisión conforman la forma de colisión compuesta.

Archivos:
