Qt Quick Física 3D: ejemplo sobre la masa

Muestra diferentes formas de configurar la masa y la inercia de un cuerpo.

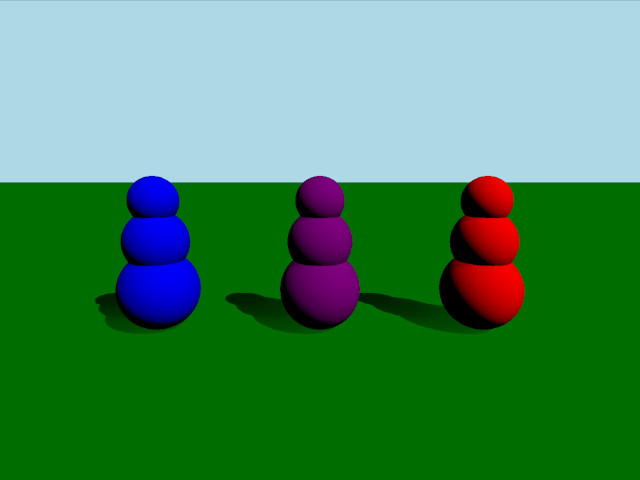

Captura de pantalla de una representación en 3D en la que se ven tres esferas apiladas sobre una superficie verde, de color azul, morado y rojo, de izquierda a derecha

Este ejemplo muestra tres formas diferentes de configurar la masa y la inercia de un cuerpo. La escena está formada por tres cuerpos que consisten en tres esferas apiladas verticalmente. Todos estos cuerpos tienen la misma masa, pero sus centros de masa y tensores de inercia difieren, lo que les confiere un comportamiento distinto al chocar.

Configuración

En primer lugar, añadimos nuestro « PhysicsWorld »:

PhysicsWorld {
    running: true
    gravity: Qt.vector3d(0, -9.81, 0)
    typicalLength: 1
    typicalSpeed: 10
    scene: viewport.scene
}

Realizamos la configuración habitual, con un entorno, una cámara y luces:

environment: SceneEnvironment {
    clearColor: "lightblue"
    backgroundMode: SceneEnvironment.Color
}

PerspectiveCamera {
    id: camera
    position: Qt.vector3d(0, 2, 5)
    eulerRotation: Qt.vector3d(-10, 0, 0)
    clipFar: 100
    clipNear: 0.01
}

DirectionalLight {
    eulerRotation.x: -45
    eulerRotation.y: 45
    castsShadow: true
    brightness: 1
    shadowFactor: 50
    shadowBias: 0.1
    pcfFactor: 0.01
}

Objetos físicos

Tenemos nuestro plano estático habitual:

StaticRigidBody {
    position: Qt.vector3d(0, 0, 0)
    eulerRotation: Qt.vector3d(-90, 0, 0)
    collisionShapes: PlaneShape {}
    Model {
        source: "#Rectangle"
        materials: PrincipledMaterial {
            baseColor: "green"
        }
        castsShadows: false
        receivesShadows: true
    }
}

Definimos una clase QML personalizada para nuestro cuerpo, a la que llamamos RolyPoly, ya que se comportan como los llamados juguetes «roly-poly». El RolyPoly es un « DynamicRigidBody » con tres formas esféricas de colisión:

DynamicRigidBody {
    id: body
    property string color: "blue"

    collisionShapes: [
        SphereShape {
            id: sphere0
            diameter:  1
        },
        SphereShape {
            id: sphere1
            diameter:  0.8
            position: Qt.vector3d(0, 0.6, 0)
        },
        SphereShape {
            id: sphere2
            diameter:  0.6
            position: Qt.vector3d(0, 1.1, 0)
        }
    ]

    Model {
        source: "#Sphere"
        position: sphere0.position
        scale: Qt.vector3d(1,1,1).times(sphere0.diameter*0.01)
        materials: PrincipledMaterial {
            baseColor: body.color
        }
    }

    Model {
        source: "#Sphere"
        position: sphere1.position
        scale: Qt.vector3d(1,1,1).times(sphere1.diameter*0.01)
        materials: PrincipledMaterial {
            baseColor: body.color
        }
    }

    Model {
        source: "#Sphere"
        position: sphere2.position
        scale: Qt.vector3d(1,1,1).times(sphere2.diameter*0.01)
        materials: PrincipledMaterial {
            baseColor: body.color
        }
    }
}

A continuación, añadimos tres «roly-polys» a nuestra escena:

RolyPoly {
    position: Qt.vector3d(-2, 0.5, 0)
    color: "blue"

    mass: 0.9
    centerOfMassPosition: Qt.vector3d(0, -0.5, 0)
    inertiaTensor: Qt.vector3d(0.217011, 0.0735887, 0.217011)
    massMode: DynamicRigidBody.MassAndInertiaTensor
}

RolyPoly {
    position: Qt.vector3d(0, 0.5, 0)
    color: "purple"

    mass: 0.9
    centerOfMassPosition: Qt.vector3d(0, -0.5, 0)
    inertiaTensor: Qt.vector3d(0.05, 100, 100)
    massMode: DynamicRigidBody.MassAndInertiaTensor
}

RolyPoly {
    position: Qt.vector3d(2, 0.5, 0)
    color: "red"

    mass: 0.9
    massMode: DynamicRigidBody.Mass
}

Los «rolly-poly» morados y azules tienen un centro de masa y un tensor de inercia personalizados. Dado que los cuerpos utilizan una densidad uniforme por defecto y calculan la masa y la inercia automáticamente, establecemos `massMode` en ` DynamicRigidBody.MassAndInertiaTensor` en nuestros cuerpos morados y azules para utilizar, en su lugar, los tensores de masa e inercia que hemos proporcionado. El centro de masa más bajo hará que los cuerpos siempre se mantengan en pie después de ser empujados. El tensor de inercia del cuerpo morado hace que se tambalee fácilmente en una dirección, pero apenas en la otra. El cuerpo rojo tiene un centro de masa calculado automáticamente y, por lo tanto, permanecerá tumbado después de ser derribado.

Lanzamiento de bolas

Para probar el comportamiento de los diferentes cuerpos, añadimos un nodo para lanzar bolas:

Node {
    id: shapeSpawner
    property var spheres: []
    property var sphereComponent: Qt.createComponent("Sphere.qml")

    function createBall(position, forward) {
        let diameter = 0.2
        let speed = 20
        let sphere = sphereComponent.createObject(shapeSpawner, {
                                                      "position": position,
                                                      "sphereDiameter": diameter
                                                  })
        sphere.setLinearVelocity(forward.times(speed))

        var pair = {
            "sphere": sphere,
            "date": Date.now()
        }

        spheres.push(pair)

        if (sphere === null) {
            console.log("Error creating object")
        }
    }

    function clean() {
        spheres = spheres.filter(sphere => {
            let diff = Date.now() - sphere['date'];
            if (diff > 5000) {
                sphere['sphere'].destroy();
                return false;
            }
            return true;
        });
    }

    Timer {
        interval: 200
        running: true
        repeat: true
        onTriggered: shapeSpawner.clean()
    }
}

A continuación, añadimos un « WasdController » para poder mover la cámara, apuntar y lanzar bolas a los cuerpos:

WasdController {
    speed: 0.01
    shiftSpeed: 0.1
    controlledObject: camera
    Keys.onPressed: (event) => {
        handleKeyPress(event);
        if (event.key === Qt.Key_Space) {
            shapeSpawner.createBall(camera.position, camera.forward);
        }
    }
    Keys.onReleased: (event) => { handleKeyRelease(event) }
}

Archivos:
