Renderizado basado en la física

Introducción

El renderizado basado en la física (PBR) es una técnica de renderizado cuyo objetivo es simular con precisión las propiedades físicas de los materiales y las luces de una escena. Se basa en los principios de la física y utiliza algoritmos para modelar con precisión la forma en que la luz interactúa con diferentes materiales.

El renderizado basado en la física tiene en cuenta la forma en que la luz es absorbida, reflejada y dispersada por diversas superficies, como el metal, el cristal y el plástico. Esto permite un renderizado más realista y preciso de los materiales, así como efectos de iluminación más precisos, como reflejos, refracciones y sombras.

Además de ofrecer un mejor aspecto, también simplifica el flujo de trabajo del artista, ya que los materiales se basan en parámetros físicos, que resultan más intuitivos de usar y ajustar. Otra ventaja es que el uso de materiales PBR hace que el aspecto de los activos importados sea más coherente con su diseño original.

Para obtener más detalles sobre la teoría que subyace al PBR, consulta: https://learnopengl.com/PBR/Theory y https://academy.substance3d.com/courses/the-pbr-guide-part-1, donde encontrarás una explicación detallada.

Materiales y flujos de trabajo

Para sacar partido al renderizado basado en la física (PBR), Qt Quick 3D ofrece tres materiales integrados: PrincipledMaterial, SpecularGlossyMaterial y CustomMaterial. Cada uno de estos materiales proporciona un flujo de trabajo diferente para definir las propiedades del material. La elección del flujo de trabajo y del material que se vaya a utilizar dependerá del tipo de material que se desee crear o del flujo de trabajo definido por la herramienta que se esté utilizando para crear el material.

Flujo de trabajo «Rugosidad metálica»

El flujo de trabajo de rugosidad metálica es un método para implementar el renderizado basado en la física que utiliza dos parámetros principales para representar el aspecto de un material: la reflectancia metálica y la rugosidad de la superficie. La reflectancia metálica es un valor que oscila entre 0 (no metálico) y 1 (totalmente metálico) y que determina qué proporción de la luz incidente es reflejada por el material y qué proporción es absorbida. La rugosidad de la superficie es un valor que oscila entre 0 (lisa) y 1 (rugosa) y que determina el grado de rugosidad o lisura con el que se percibe la superficie del material. El aspecto de un material en el flujo de trabajo «Metálico/Rugosidad» viene determinado por su color base, su reflectancia metálica y los valores de rugosidad superficial, que pueden almacenarse como texturas o como valores constantes.

El color base del material para el flujo de trabajo «Metálico/Rugosidad» contiene tanto el color reflejado para los no metales (dieléctricos) como el valor de reflectancia para los metales.

PrincipledMaterial

El « PrincipledMaterial » es el material principal que habilita el flujo de trabajo «Metalicidad/Rugosidad» en « Qt Quick 3D». A continuación se muestra un ejemplo de cómo utilizar el « PrincipledMaterial »:

import QtQuick
import QtQuick3D
import QtQuick3D.Helpers

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("PrincipledMaterial")

    View3D {
        anchors.fill: parent

        environment.backgroundMode: SceneEnvironment.SkyBox
        environment.lightProbe: Texture {
            textureData: ProceduralSkyTextureData {}
        }

        PerspectiveCamera {
            z: 150
            y: 40
            eulerRotation.x: -15
        }

        Model {
            x: -50
            source: "#Sphere"
            materials: [
                PrincipledMaterial {
                    baseColor: "red"
                    metalness: 0.0
                    roughness: 0.1
                }
            ]
        }
        Model {
            x: 50
            source: "#Sphere"
            materials: [
                PrincipledMaterial {
                    baseColor: "red"
                    metalness: 1.0
                    roughness: 0.1
                }
            ]
        }
    }
}

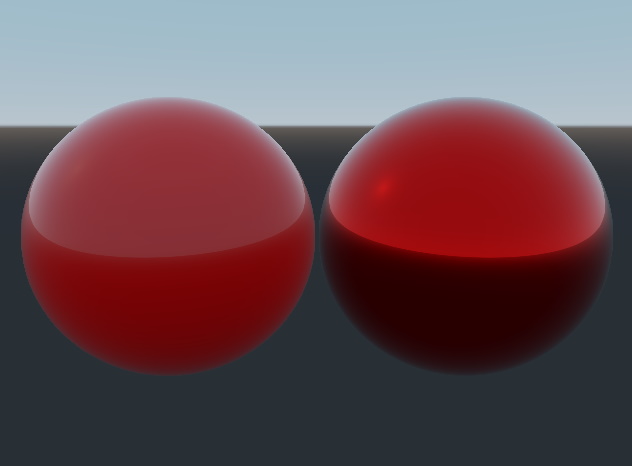

Este ejemplo muestra dos esferas, una con un material no metálico y otra con un material metálico, y ilustra los diferentes significados que tiene el color base en función del grado de metalicidad.

Dos esferas rojas que muestran las propiedades de los materiales en PBR

En el ejemplo anterior, todas las propiedades relevantes del flujo de trabajo «Metallic Roughness» se definen mediante un valor constante, pero también pueden definirse utilizando texturas. El siguiente ejemplo muestra cómo utilizar texturas para definir el color base, la metalicidad y la rugosidad de un material:

import QtQuick
import QtQuick3D
import QtQuick3D.Helpers

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("PrincipledMaterial with Textures")

    View3D {
        anchors.fill: parent

        environment.backgroundMode: SceneEnvironment.SkyBox
        environment.lightProbe: Texture {
            textureData: ProceduralSkyTextureData {
            }
        }

        PerspectiveCamera {
            z: 150
            y: 40
            eulerRotation.x: -15
        }

        Model {
            source: "#Sphere"
            materials: [
                PrincipledMaterial {
                    baseColorMap: Texture {
                        source: "red.png"
                    }
                    metalnessMap: Texture {
                        source: "metalness.png"
                    }
                    roughnessMap: Texture {
                        source: "roughness.png"
                    }
                }
            ]
        }
    }
}

CustomMaterial

Aunque « PrincipledMaterial » es una forma muy flexible de crear materiales, en ocasiones puede que necesites un mayor control sobre las propiedades del material. Para ello, « Qt Quick » 3D ofrece el « CustomMaterial », que te permite ampliar los valores utilizados en el flujo de trabajo «Metallic Roughness» ajustando el código del sombreador utilizado por el material.

Consulta «Materiales programables, efectos, geometría y datos de textura» para obtener una introducción a la personalización de materiales y al sistema de iluminación PBR integrado mediante código de sombreador personalizado.

Flujo de trabajo de especularidad y brillo

El flujo de trabajo de «Efecto especular/Brillo» es un método para implementar el renderizado basado en la física (PBR) que utiliza dos parámetros principales para representar el aspecto de un material: la reflectancia especular y el brillo. La reflectancia especular es un valor de color que determina el color y la intensidad de los reflejos especulares en la superficie del material. El brillo es un valor que oscila entre 0 (rugoso) y 1 (liso) y que determina el grado de rugosidad o lisura que presenta la superficie del material. En el flujo de trabajo «Especular/Brillo», el aspecto de un material viene determinado por sus valores de albedo, reflectancia especular y brillo, que pueden almacenarse como texturas o como valores constantes. Un material con una alta reflectancia especular y un brillo bajo tendrá un aspecto más metálico y presentará reflejos especulares nítidos, mientras que un material con una baja reflectancia especular y un brillo alto tendrá un aspecto más difuso y presentará reflejos especulares suaves.

SpecularGlossyMaterial

El « SpecularGlossyMaterial » es el material que permite aplicar el sistema «Especular/Brillo» en « Qt Quick 3D».

Más ejemplos

Para ver más ejemplos, consulta «Qt Quick 3D: ejemplo de material basado en principios» y «Qt Quick 3D: ejemplo de materiales personalizados».
