Exemple de ligne de zoom

L'exemple montre comment créer votre propre effet de zoom personnalisé.

L'exemple montre comment créer votre propre effet de zoom personnalisé avec QRubberBand en utilisant une souris et comment utiliser des gestes tactiles pour le panoramique et le zoom.

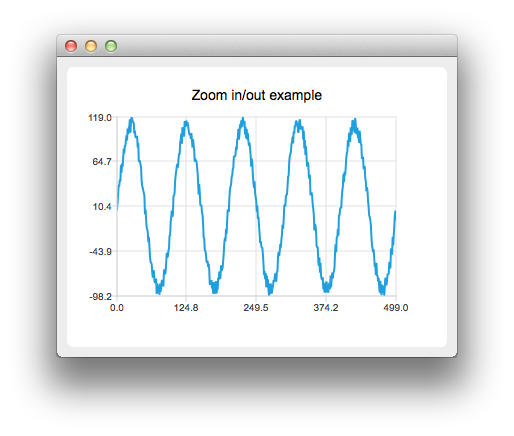

Capture d'écran montrant un exemple de graphique en vagues

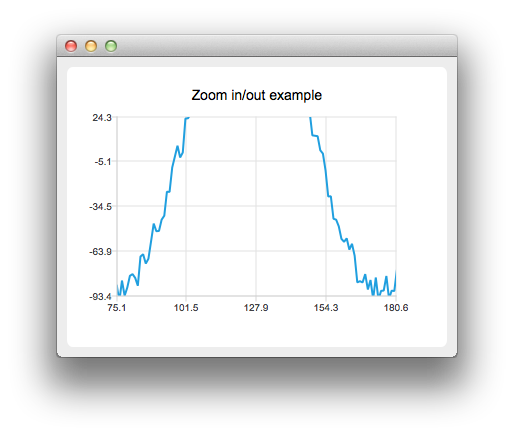

Capture d'écran de la carte des vagues zoomée

Exécution de l'exemple

Pour exécuter l'exemple à partir de Qt Creatorouvrez le mode Welcome et sélectionnez l'exemple à partir de Examples. Pour plus d'informations, voir Qt Creator: Tutoriel : Construire et exécuter.

Personnalisation des effets de zoom

Commençons par créer une série de lignes avec quelques données d'exemple.

    auto series = new QLineSeries;
    for (int i = 0; i < 500; i++) {
        QPointF p((qreal) i, qSin(M_PI / 50 * i) * 100);
        p.ry() += QRandomGenerator::global()->bounded(20);
        *series << p;
    }

Ensuite, nous créons une vue graphique personnalisée en dérivant de QChartView:

class ChartView : public QChartView

Nous surchargeons la gestion des événements souris et touches

protected:
    bool viewportEvent(QEvent *event);
    void mousePressEvent(QMouseEvent *event);
    void mouseMoveEvent(QMouseEvent *event);
    void mouseReleaseEvent(QMouseEvent *event);
    void keyPressEvent(QKeyEvent *event);

Nous implémentons ensuite une logique personnalisée pour les événements souris et touches. Par exemple, une pression sur la touche "+" permet d'effectuer un zoom avant et une pression sur la touche "-" permet d'effectuer un zoom arrière.

void ChartView::keyPressEvent(QKeyEvent *event)
{
    switch (event->key()) {
    case Qt::Key_Plus:
        chart()->zoomIn();
        break;
    case Qt::Key_Minus:
        chart()->zoomOut();
        break;

Nous créons également notre propre site QChart:

class Chart : public QChart

où nous pouvons gérer les gestes :

bool Chart::sceneEvent(QEvent *event)
{
    if (event->type() == QEvent::Gesture)
        return gestureEvent(static_cast<QGestureEvent *>(event));
    return QChart::event(event);
}

bool Chart::gestureEvent(QGestureEvent *event)
{
    if (QGesture *gesture = event->gesture(Qt::PanGesture)) {
        auto pan = static_cast<QPanGesture *>(gesture);
        QChart::scroll(-(pan->delta().x()), pan->delta().y());
    }

    if (QGesture *gesture = event->gesture(Qt::PinchGesture)) {
        auto pinch = static_cast<QPinchGesture *>(gesture);
        if (pinch->changeFlags() & QPinchGesture::ScaleFactorChanged)
            QChart::zoom(pinch->scaleFactor());
    }

    return true;
}

Notez que vous devrez appeler grabGesture() à la fois à QMainWindow et à QChart.

Exemple de projet @ code.qt.io
