Qt Graphs Présentation de 2D

Le module Qt Graphs permet de développer des graphiques 2D réactifs, complexes et dynamiques destinés à des secteurs exigeants sur le plan analytique, tels que la recherche universitaire et la médecine. Qt Graphs propose des graphiques 2D à barres, linéaires et de dispersion. La combinaison de l’interaction utilisateur et du tracé de graphiques 2D en temps réel permet de créer des interfaces utilisateur qui exploitent efficacement l’espace.

Pour plus de détails, consultez AreaSeries, BarSeries, LineSeries, PieSeries, ScatterSeries et SplineSeries.

Types de graphiques

Le module « Qt Graphs » propose les types de graphiques 2D suivants :

• Graphiques en aires
• Graphiques à barres
• Graphiques en anneau
• Graphiques linéaires
• Graphiques circulaires
• Graphiques en nuages de points
• Graphiques splines

GraphsView est le conteneur de base pour tous les types de graphiques 2D, dans lequel les graphiques sont ajoutés sous forme de séries.

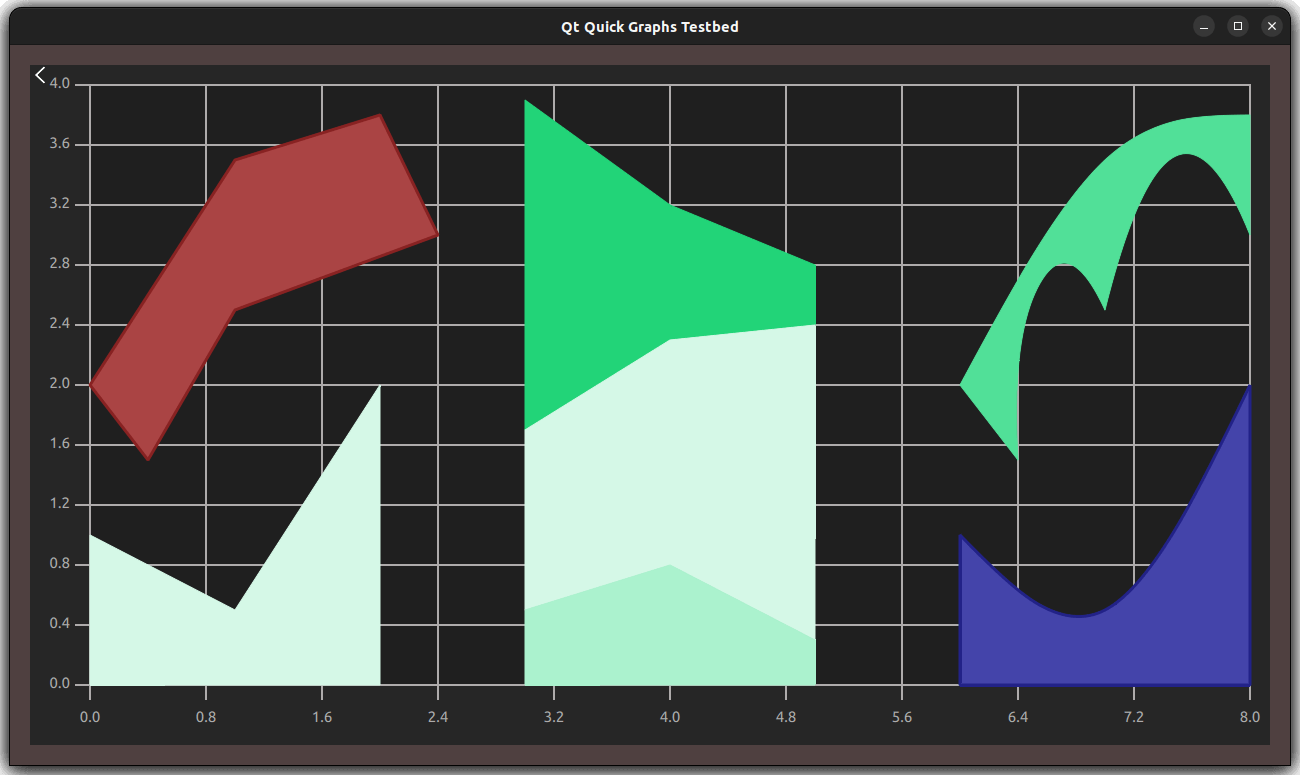

Graphiques en aires 2D

Les données sont représentées sous la forme d'une zone composée de points. Ces points sont définis par deux séries : upper et lower.

La zone située entre les séries est représentée sous forme de graphique. Si seule la série supérieure est définie, la zone se situe alors entre le bas du graphique et la série supérieure.

Voir AreaSeries et XYPoint pour plus d’informations.

Graphiques à barres en 2D

Les données sont représentées sous forme d’une série de barres verticales regroupées par catégorie, une barre par catégorie de chaque ensemble de barres étant ajoutée à la série.

Pour plus d’informations, consultez BarSeries et BarSet.

Diagrammes en anneau 2D

Un graphique en anneau est un cas particulier du graphique circulaire, doté d’une propriété supplémentaire permettant de définir l’ hole size.

Pour plus d'informations, consultez PieSeries et PieSlice.

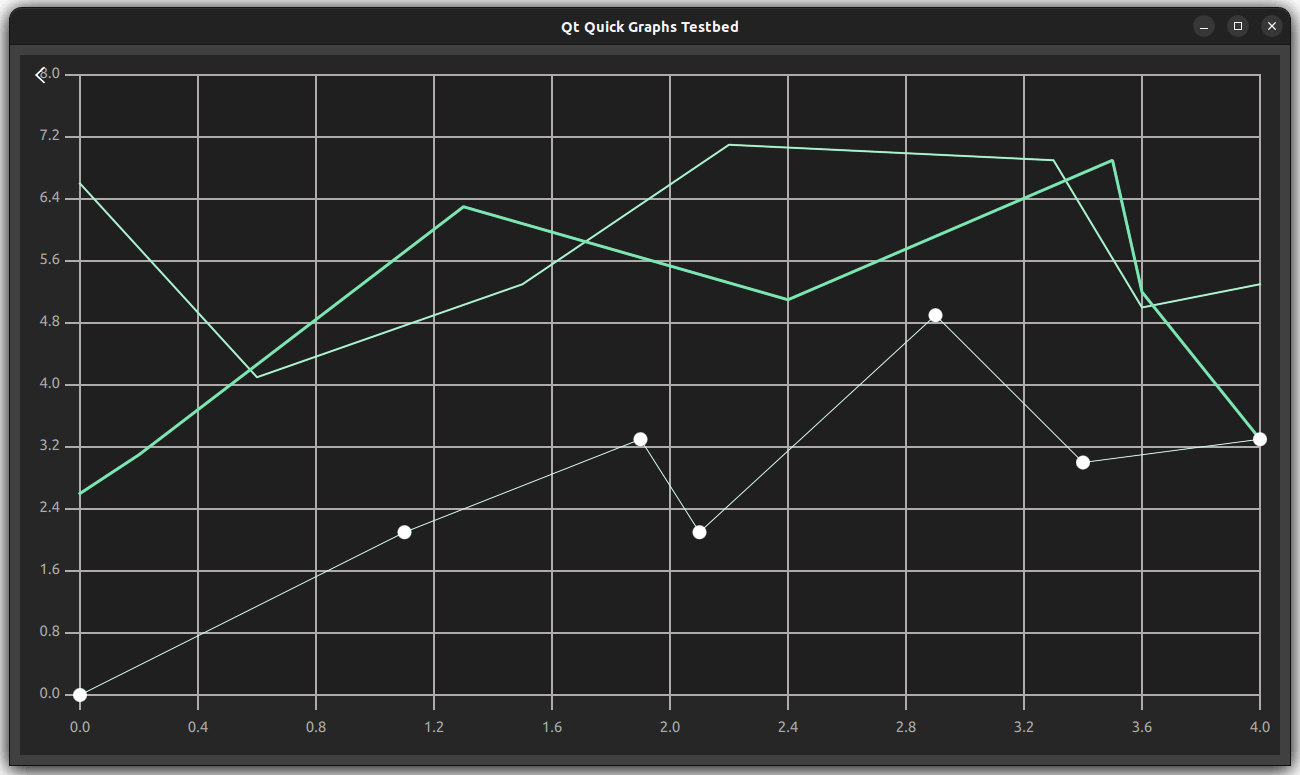

Graphiques linéaires 2D

Un graphique linéaire sert à représenter des informations sous la forme d’une série de points de données reliés par des lignes droites. Pour chaque point, deux valeurs sont spécifiées : l’une détermine sa position sur l’axe horizontal, l’autre sur l’axe vertical.

Pour plus d’informations, consultez LineSeries et XYPoint.

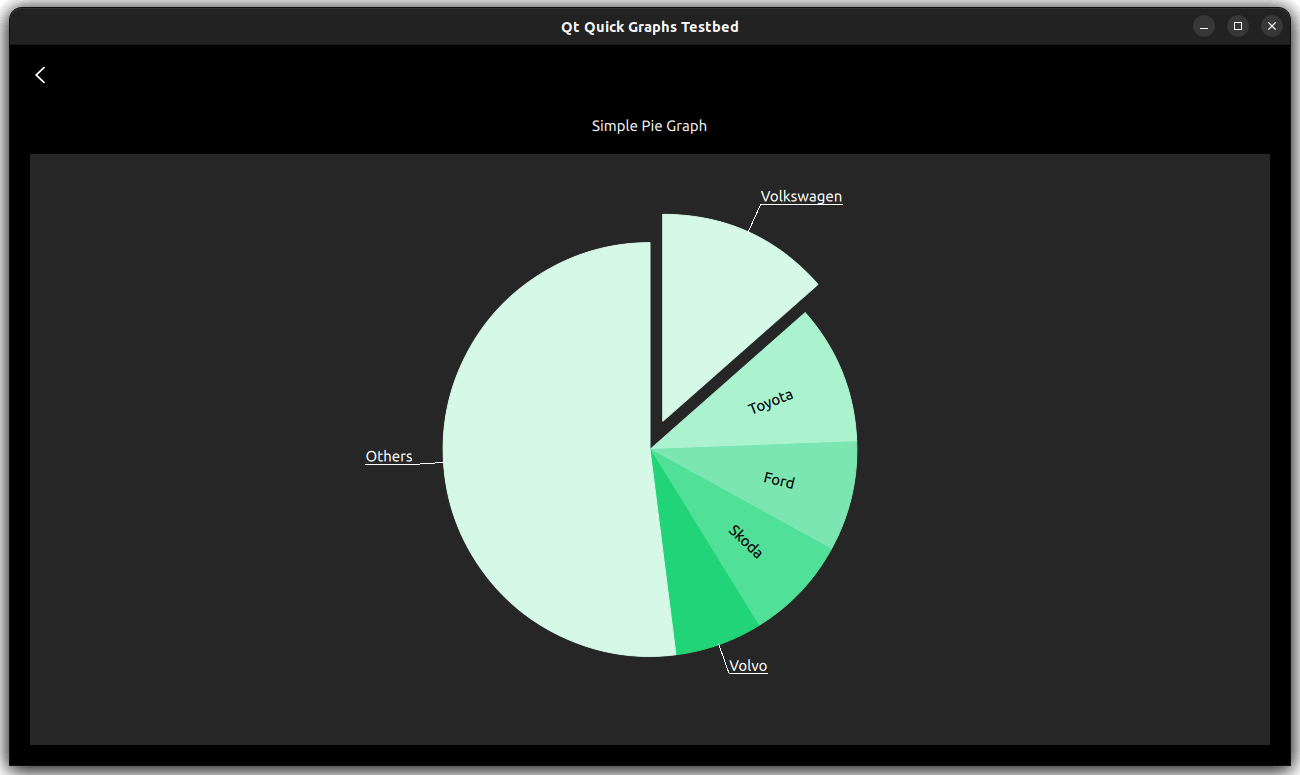

Graphiques circulaires 2D

Un graphique circulaire est constitué de parts définies à l'aide du type PieSlice. Les parts peuvent avoir n'importe quelle valeur, car le type PieSeries calcule le pourcentage d'une part par rapport à la somme de toutes les parts de la série afin de déterminer la taille réelle de la part dans le graphique.

Voir PieSeries et PieSlice pour plus d’informations.

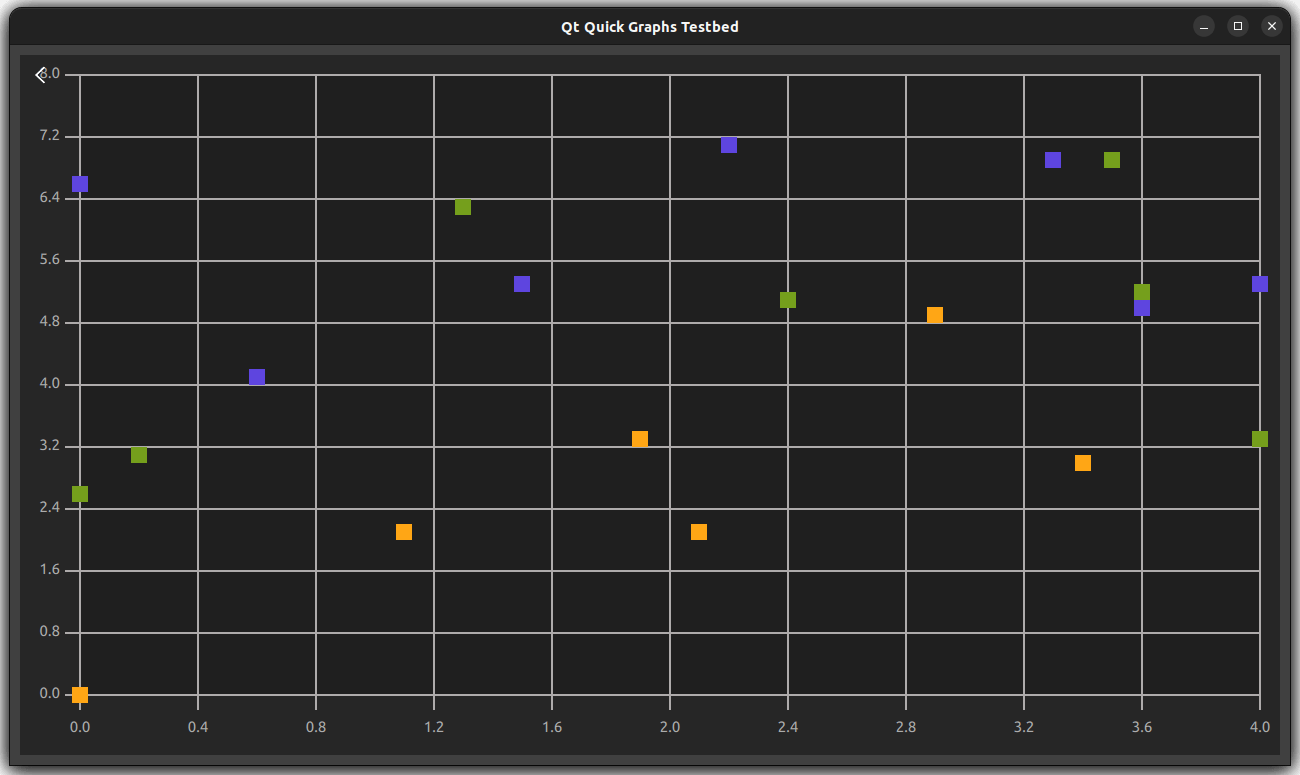

Graphiques de dispersion en 2D

Les données de nuage de points sont affichées sous la forme d’un ensemble de points sur le graphique. Pour chaque point, deux valeurs sont spécifiées : elles déterminent sa position sur l’axe horizontal et sur l’axe vertical.

Pour plus d’informations, consultez ScatterSeries et XYPoint.

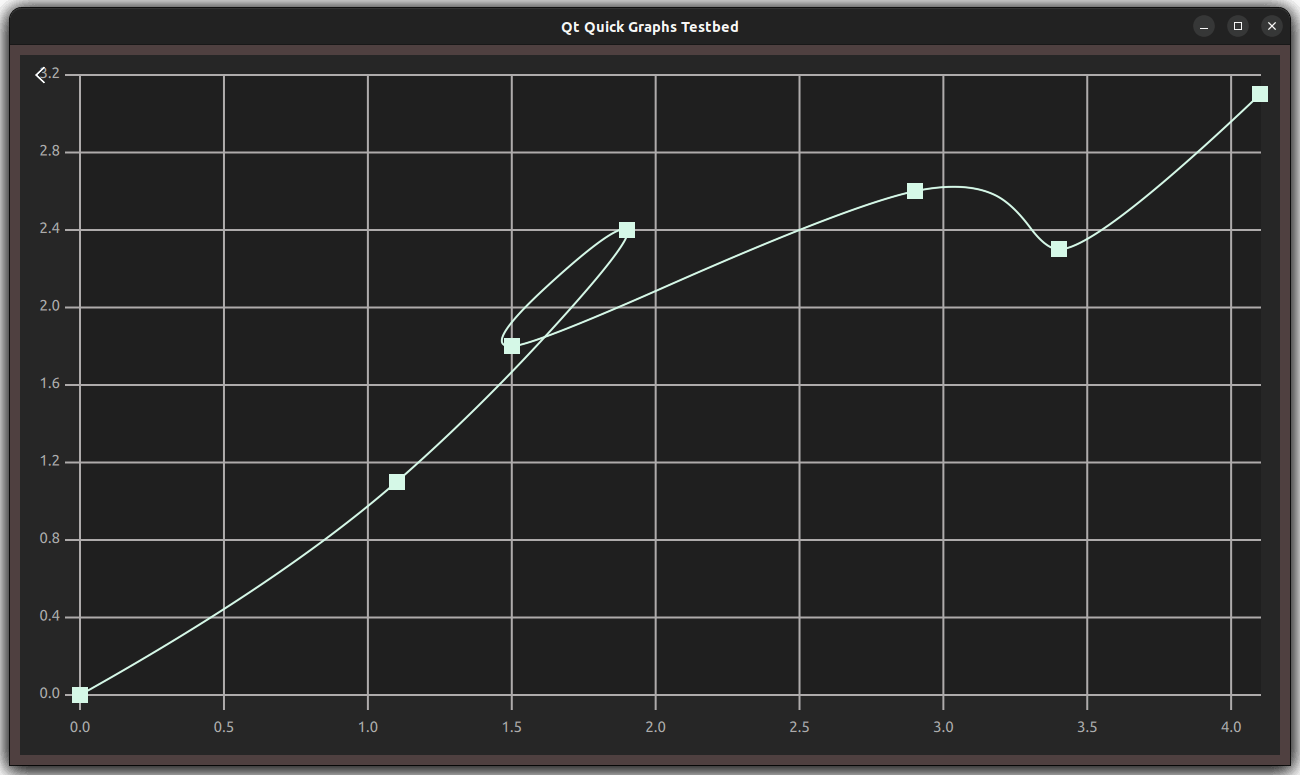

Graphiques spline 2D

Un graphique spline est utilisé pour représenter des informations sous la forme d’une série de points de données reliés par des segments de spline lisses qui passent par tous les points définis dans le graphique.

Pour plus d'informations, consultez SplineSeries et XYPoint.
