Qt Quick 3D - Exemple de lumière

Démontre l'utilisation de différents types de lumière.

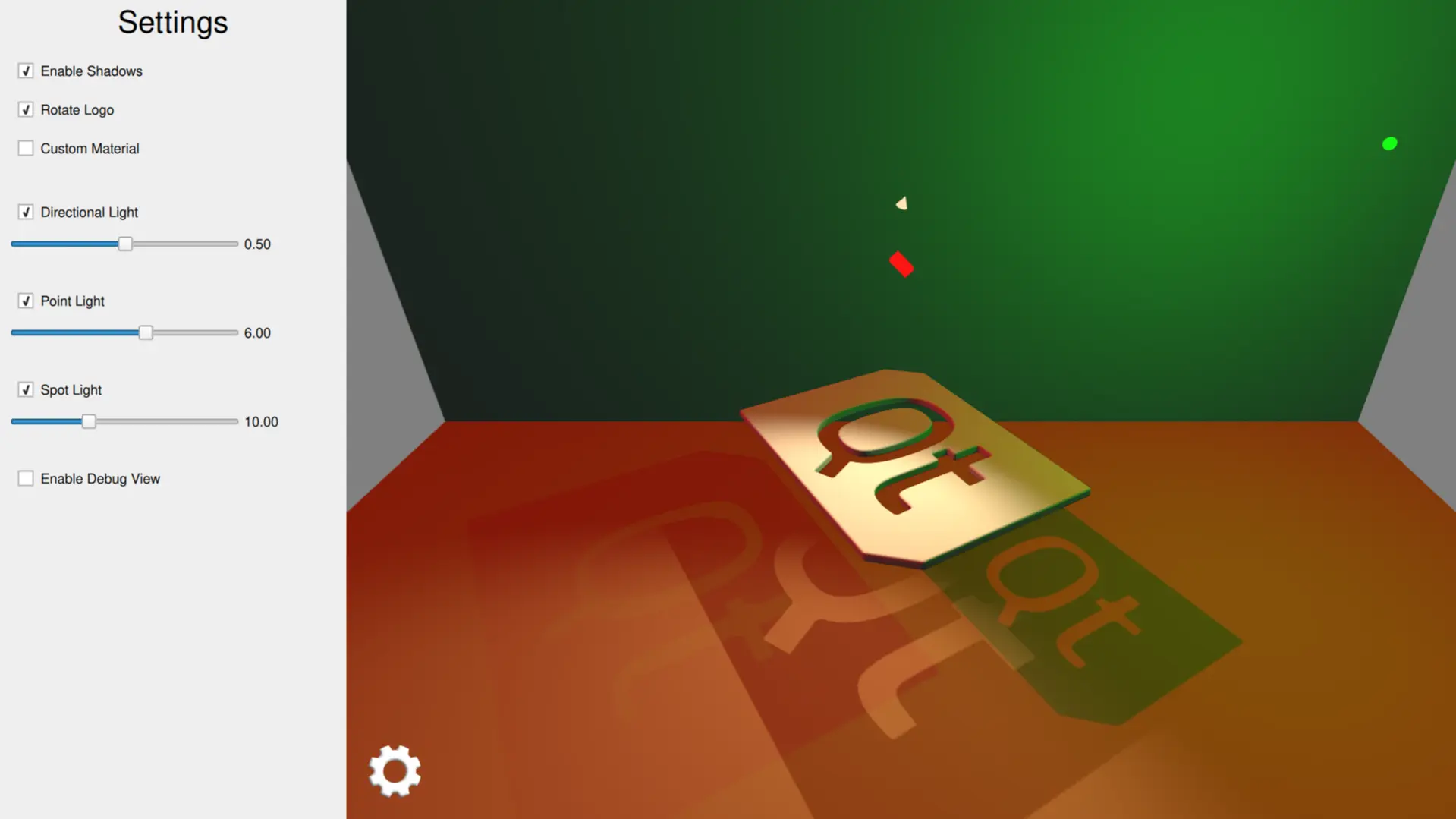

Tuile logo Qt avec lumières et ombres colorées démontrant les types d'éclairage

Cet exemple illustre l'utilisation de trois types de lumière différents dans une application.

Réglage des lumières de la scène

Lumière directionnelle

La lumière directionnelle émet de la lumière dans une direction à partir d'une source non identifiable située à une distance infinie. Ce fonctionnement est similaire à celui de la lumière du soleil dans la vie réelle. Une lumière directionnelle a une portée infinie et ne diminue pas.

Nous configurons la lumière directionnelle pour qu'elle émette une couleur rouge et animons sa rotation autour de l'axe x.

DirectionalLight {
    id: light1
    color: Qt.rgba(1.0, 0.1, 0.1, 1.0)
    ambientColor: Qt.rgba(0.1, 0.1, 0.1, 1.0)
    position: Qt.vector3d(0, 200, 0)
    rotation: Quaternion.fromEulerAngles(-135, -90, 0)
    shadowMapQuality: Light.ShadowMapQualityVeryHigh
    pcfFactor: 1
    visible: directionalLightCheckBox.checked
    castsShadow: checkBoxShadows.checked
    brightness: directionalLightSlider.value
    SequentialAnimation on rotation {
        loops: Animation.Infinite
        QuaternionAnimation {
            to: Quaternion.fromEulerAngles(-45, -90, 0)
            duration: 2000
            easing.type: Easing.InOutQuad
        }
        QuaternionAnimation {
            to: Quaternion.fromEulerAngles(-135, -90, 0)
            duration: 2000
            easing.type: Easing.InOutQuad
        }
    }
}

Lumière ponctuelle

La lumière ponctuelle peut être décrite comme une sphère émettant de la lumière avec la même intensité dans toutes les directions à partir du centre de la lumière. Cela ressemble à la façon dont une ampoule émet de la lumière.

Nous configurons la lumière ponctuelle pour qu'elle émette une couleur verte et animons sa position en coordonnées x.

PointLight {
    id: light2
    color: Qt.rgba(0.1, 1.0, 0.1, 1.0)
    ambientColor: Qt.rgba(0.1, 0.1, 0.1, 1.0)
    position: Qt.vector3d(0, 300, 0)
    shadowMapFar: 2000
    shadowMapQuality: Light.ShadowMapQualityHigh
    visible: pointLightCheckBox.checked
    castsShadow: checkBoxShadows.checked
    brightness: pointLightSlider.value
    SequentialAnimation on x {
        loops: Animation.Infinite
        NumberAnimation {
            to: 400
            duration: 2000
            easing.type: Easing.InOutQuad
        }
        NumberAnimation {
            to: 0
            duration: 2000
            easing.type: Easing.InOutQuad
        }
    }
}

Lumière ponctuelle

La lumière ponctuelle est similaire à la lumière ponctuelle, sauf qu'elle émet de la lumière en forme de cône vers une seule direction au lieu de toutes les directions. Hormis l'angle du cône, une lumière ponctuelle a les mêmes caractéristiques et propriétés que la lumière ponctuelle.

Nous configurons la lumière ponctuelle pour qu'elle émette une couleur chaude et animons sa rotation en coordonnées y.

SpotLight {
    id: light4
    color: Qt.rgba(1.0, 0.9, 0.7, 1.0)
    ambientColor: Qt.rgba(0.0, 0.0, 0.0, 0.0)
    position: Qt.vector3d(0, 250, 0)
    eulerRotation.x: -45
    shadowMapFar: 2000
    shadowMapQuality: Light.ShadowMapQualityHigh
    visible: spotLightCheckBox.checked
    castsShadow: checkBoxShadows.checked
    brightness: spotLightSlider.value
    coneAngle: 110
    innerConeAngle: 70
    PropertyAnimation on eulerRotation.y {
        loops: Animation.Infinite
        from: 0
        to: -360
        duration: 10000
    }
}

Définition des modèles de scène

Tout d'abord, nous ajoutons deux modèles rectangulaires qui serviront de sol et de mur arrière pour notre scène. Ces modèles sont utiles pour voir les ombres de la lumière.

Model {
    source: "#Rectangle"
    y: -200
    scale: Qt.vector3d(15, 15, 15)
    eulerRotation.x: -90
    materials: [
        PrincipledMaterial {
            baseColor: Qt.rgba(0.8, 0.6, 0.4, 1.0)
        }
    ]
}
Model {
    source: "#Rectangle"
    z: -400
    scale: Qt.vector3d(15, 15, 15)
    materials: [
         PrincipledMaterial {
            baseColor: Qt.rgba(0.8, 0.8, 0.9, 1.0)
        }
    ]
}

Ensuite, nous ajoutons notre modèle de logo principal qui est tourné autour de l'axe y.

Model {
    id: logoDefault
    source: "qtlogo.mesh"
    scale: Qt.vector3d(5000, 5000, 5000)

    property variant material
    materials: [ material ]

    property bool animate: true
    NumberAnimation on eulerRotation.y {
        running: logoDefault.animate
        loops: Animation.Infinite
        duration: 5000
        from: 0
        to: -360
    }
}

Nous ajoutons également de petits modèles de cubes pour démontrer la position et la rotation de chaque type de lumière. Ces cubes grossissent lorsque l'utilisateur accède aux curseurs correspondants.

Model {
    // Directional Light Marker
    property real size: directionalLightSlider.highlight ? 0.2 : 0.1
    source: "#Cube"
    position: light1.position
    rotation: light1.rotation
    scale: Qt.vector3d(size, size, size * 2)
    materials: [
        PrincipledMaterial {
            baseColor: light1.color
            lighting: PrincipledMaterial.NoLighting
        }
    ]
    castsShadows: false
    visible: directionalLightCheckBox.checked
}
Model {
    // Point Light Marker
    source: "#Sphere"
    position: light2.position
    rotation: light2.rotation
    property real size: pointLightSlider.highlight ? 0.2 : 0.1
    scale: Qt.vector3d(size, size, size)
    materials: [
        PrincipledMaterial {
            baseColor: light2.color
            lighting: PrincipledMaterial.NoLighting
        }
    ]
    castsShadows: false
    visible: pointLightCheckBox.checked
}
Node {
    // Spot Light Marker
    position: light4.position
    rotation: light4.rotation
    property real size: spotLightSlider.highlight ? 0.2 : 0.1
    scale: Qt.vector3d(size, size, size)
    Model {
        source: "#Cone"
        castsShadows: false
        eulerRotation.x: 90
        materials: PrincipledMaterial {
            baseColor: light4.color
            lighting: PrincipledMaterial.NoLighting
        }
    }
    visible: spotLightCheckBox.checked
}

Dans le panneau de configuration, l'utilisateur peut activer les ombres et contrôler la visibilité et la luminosité de chaque lumière séparément.

Exemple de projet @ code.qt.io
