Qt Quick Exemple d'interaction 3D - XR 3D

Démontre comment manipuler des objets 3D avec Qt Quick 3D XR.

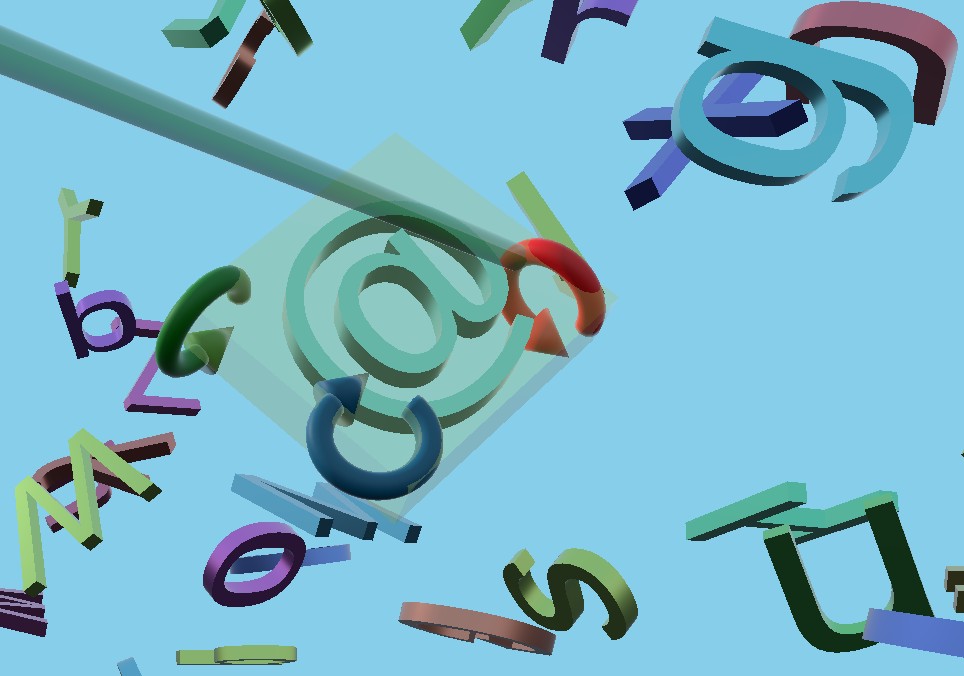

Scène en 3D avec des lettres et des formes colorées flottant dans l'espace

Cet exemple montre comment créer des composants qui déplacent et redimensionnent des objets 3D dans une scène. Il utilise la même stratégie de prélèvement de rayons que l'exemple xr_input.

Entrée de contrôleur

Dans cet exemple, nous créons un composant réutilisable nommé AimController. Ce composant effectue le prélèvement de rayons pour sélectionner un modèle et permet éventuellement à l'utilisateur de saisir le modèle sélectionné et de le déplacer.

AimController Le contrôleur définit des signaux qui nous permettent de mettre en œuvre des interactions personnalisées :

property Model hoveredObject: null
signal objectPressed(obj: Model, pos: vector3d, direction: vector3d)
signal moved(pos: vector3d, direction: vector3d)
signal released()
signal objectGrabbed(obj: Model)

Gadgets

Nous définissons un composant abstrait, XrGadget, qui possède deux fonctions : handleControllerPress et handleControllerMove. En C++, ces fonctions auraient été virtuelles. Étant donné que cet exemple est entièrement mis en œuvre en QML, nous émettons à la place des signaux qui peuvent être traités dans les sous-composants.

Par exemple, TranslateGadget déplace l'objet contrôlé le long de l'axe du gadget en fonction du signal onMoved:

onMoved: (pos, dir) => {
    let moveDirection = delta.normalized()
    let mapped_axis = controlledObject.mapDirectionToScene(axisDirection).normalized()
    let dot = mapped_axis.dotProduct(moveDirection)
    let offset = mapped_axis.times(delta.length() * dot)
    controlledObject.position = originalPos.plus(offset)
}

Composants réutilisables

Nous avons placé AimController et les gadgets dans le sous-projet distinct xr_shared, afin de pouvoir les réutiliser dans des exemples ultérieurs. (xr_shared comprend également le composant FreeformTeleporter de l'exemple de téléportation en forme libre).

Lier le tout

Nous définissons un composant GadgetBox qui garde la trace de l'objet sélectionné et affiche une boîte translucide autour de l'objet sélectionné, en plus d'afficher des gadgets autour de l'objet. Lorsque l'on appuie sur un objet sélectionné, le site GadgetBox passe d'un type de gadget à l'autre (translation, rotation et redimensionnement).

Dans main.qml, nous réagissons aux signaux émis par AimController et appelons les fonctions dans GadgetBox:

AimController {
    id: rightAim
    controller: XrController.RightController
    view: xrView
    enableVirtualMouse: true
    enableThumbstickMove: thumbCheckBox.checked

    onObjectPressed: (obj, pos, dir) => {
        gadgetBox.handlePress(obj, pos, dir)
    }
    onHoveredObjectChanged: {
        gadgetBox.handleHover(hoveredObject)
        hapticFeedback.handleHover(hoveredObject)
    }
    onMoved: (pos, dir) => {
        gadgetBox.handleMove(pos, dir)
    }
    onReleased: {
        gadgetBox.handleRelease()
    }
    onObjectGrabbed: (obj) => {
        if (!grabCheckBox.checked)
            return
        const gadget = obj as XrGadget
        if (!gadget)
            startGrab(obj)
        else if (gadget.grabbable)
            startGrab(gadget.controlledObject)
    }
    Model {
        source: "#Cylinder"
        scale: "0.05, 0.1, 0.05"
        z: 5
        eulerRotation.x: 90
        materials: PrincipledMaterial {
            baseColor: "black"
        }
    }
    xrCursor: cursor
}

Nous fournissons également un retour haptique lorsque l'objet ou le gadget survolé change :

XrHapticFeedback {
    id: hapticFeedback
    controller: XrHapticFeedback.RightController
    hapticEffect: XrSimpleHapticEffect {
        amplitude: 0.5
        duration: 10
        frequency: 200
    }
    property Model prevObj: null
    function handleHover(obj: Model) {
        if (obj && obj !== prevObj)
            start()
        prevObj = obj
    }
}

Exemple de projet @ code.qt.io
