Qt Quick 3D - XR 3D 상호 작용 예시

Qt Quick 3D XR로 3D 객체를 조작하는 방법을 보여줍니다.

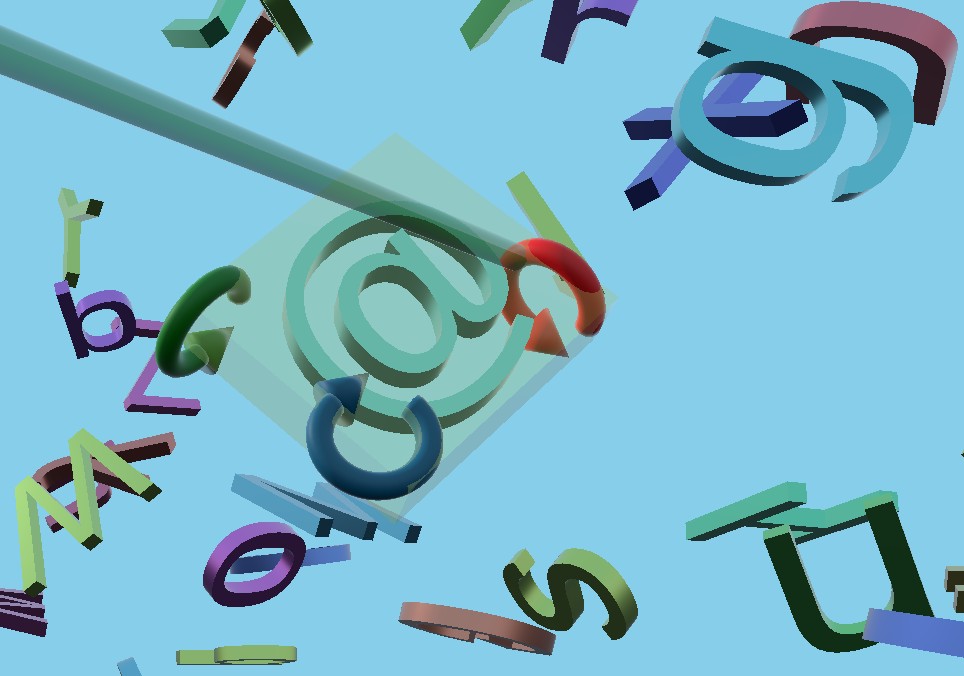

이 예제에서는 장면에서 3D 객체를 이동하고 크기를 조정하는 컴포넌트를 만드는 방법을 보여줍니다. xr_input 예제와 동일한 광선 선택 전략을 사용합니다.

컨트롤러 입력

이 예제에서는 AimController 라는 재사용 가능한 컴포넌트를 만듭니다. 이것은 레이 피킹을 수행하여 모델을 선택하고, 선택적으로 사용자가 선택한 모델을 잡고 이동할 수 있도록 합니다.

AimController 는 사용자 정의 인터랙션을 구현할 수 있는 신호를 정의합니다:

property Model hoveredObject: null
signal objectPressed(obj: Model, pos: vector3d, direction: vector3d)
signal moved(pos: vector3d, direction: vector3d)
signal released()
signal objectGrabbed(obj: Model)

가젯

handleControllerPress 과 handleControllerMove 라는 두 개의 함수가 있는 추상 컴포넌트인 XrGadget 를 정의합니다. C++에서는 이러한 함수가 가상이었을 것입니다. 이 예제는 완전히 QML로 구현되었으므로 대신 하위 컴포넌트에서 처리할 수 있는 신호를 방출합니다.

예를 들어 TranslateGadget 은 onMoved 신호에 따라 가젯의 축을 따라 제어 객체를 이동합니다:

onMoved: (pos, dir) => {
    let moveDirection = delta.normalized()
    let mapped_axis = controlledObject.mapDirectionToScene(axisDirection).normalized()
    let dot = mapped_axis.dotProduct(moveDirection)
    let offset = mapped_axis.times(delta.length() * dot)
    controlledObject.position = originalPos.plus(offset)
}

재사용 가능한 컴포넌트

AimController 과 가젯을 별도의 하위 프로젝트 xr_shared 에 넣어 향후 예제에서 재사용할 수 있도록 했습니다. (xr_shared 에는 프리폼 텔레포트 예제의 FreeformTeleporter 컴포넌트도 포함되어 있습니다.)

모든 것을 하나로 묶기

어떤 객체가 선택되었는지 추적하고 선택한 객체 주위에 반투명 상자를 표시하는 컴포넌트 GadgetBox 를 정의하고 객체 주위에 가젯을 표시합니다. 선택한 객체를 누르면 GadgetBox 이 세 가지 유형의 가젯(번역, 회전, 크기 조정) 사이를 순환합니다.

main.qml 에서는 AimController 의 신호에 반응하여 GadgetBox 의 함수를 호출합니다:

AimController {
    id: rightAim
    controller: XrController.RightController
    view: xrView
    enableVirtualMouse: true
    enableThumbstickMove: thumbCheckBox.checked

    onObjectPressed: (obj, pos, dir) => {
        gadgetBox.handlePress(obj, pos, dir)
    }
    onHoveredObjectChanged: {
        gadgetBox.handleHover(hoveredObject)
        hapticFeedback.handleHover(hoveredObject)
    }
    onMoved: (pos, dir) => {
        gadgetBox.handleMove(pos, dir)
    }
    onReleased: {
        gadgetBox.handleRelease()
    }
    onObjectGrabbed: (obj) => {
        if (!grabCheckBox.checked)
            return
        const gadget = obj as XrGadget
        if (!gadget)
            startGrab(obj)
        else if (gadget.grabbable)
            startGrab(gadget.controlledObject)
    }
    Model {
        source: "#Cylinder"
        scale: "0.05, 0.1, 0.05"
        z: 5
        eulerRotation.x: 90
        materials: PrincipledMaterial {
            baseColor: "black"
        }
    }
    xrCursor: cursor
}

또한 마우스를 가져간 개체나 가젯이 변경되면 햅틱 피드백을 제공합니다:

XrHapticFeedback {
    id: hapticFeedback
    controller: XrHapticFeedback.RightController
    hapticEffect: XrSimpleHapticEffect {
        amplitude: 0.5
        duration: 30
        frequency: 3000
    }
    property Model prevObj: null
    function handleHover(obj: Model) {
        if (obj && obj !== prevObj)
            start()
        prevObj = obj
    }
}

예제 프로젝트 @ code.qt.io
