VxWorks용 Qt

자세한 정보는 The Qt Company에 문의하십시오: https://www.qt.io/contact-us/

VxWorks용 Qt 라이선스

Qt for VxWorks는 Qt for Device Creation Professional(DCP) 라이선스에 따라 제공됩니다. 자세한 내용은 Qt 가격 정책을 참조하십시오.

지원되는 아키텍처 및 VxWorks 릴리스

Qt 6.10은 VxWorks 25.03에서 검증되었습니다.

지원되는 아키텍처:

• ARM-v7—BD-SL-i.MX6에서 테스트 완료. 사용된 BSP: fsl_imx6
• x86_64—Intel NUC6i3SYH에서 테스트되었습니다. 사용된 BSP: itl_generic

향후 Qt 릴리스에 관심이 있으시면 Qt 프로페셔널 서비스에 문의해 주십시오.

VxWorks 요구 사항

Qt Widgets 애플리케이션

• POSIX 지원
• C++17 지원

Qt Quick 2. 응용 프로그램

Qt Widgets 애플리케이션에 필요한 모든 기능과 더불어 다음 기능이 추가로 제공됩니다:

• OpenGL ES 2.0용 GPU 장치(GPUDEV)

지원되는 모듈

가장 필수적인 Qt 모듈 과 일부 추가 모듈이 지원됩니다.

지원되는 필수 모듈

지원되는 애드온

플랫폼 관련 참고 사항

Qt는 RTP 애플리케이션에서 사용될 수 있도록 준비되어 있으며, DKM은 지원되지 않습니다.

Qt 5.0의 출시와 함께, Qt에는 더 이상 자체 윈도우 시스템 구현이 포함되어 있지 않습니다. QWS는 더 이상 지원되는 플랫폼이 아닙니다. 단일 프로세스 사용 사례의 경우, Qt 플랫폼 추상화( Qt Platform Abstraction )가 더 우수한 솔루션입니다.

VxWorks에서 사용할 수 있는 플러그인이 하나 있습니다: EGLFS입니다. 이 플러그인의 사용 가능 여부는 Qt의 구성에 따라 달라집니다.

특정 장치에 대한 구성

VxWorks SDK를 설치하고, 설치 프로그램 및 VxWorks 이미지 빌드에 필요한 WindRiver 라이선스를 확보하여 환경을 준비하십시오. {https://gallery.windriver.com/portal/products}에서 적절한 설치 프로그램을 찾아보십시오.

특정 디바이스용 Qt를 빌드하려면 컴파일 호스트에 Qt 6이 설치되어 있어야 하며, 툴체인 및 sysroot가 필요합니다. 자세한 내용은 ‘Qt 크로스 컴파일’을 참조하십시오. 또한 일부 디바이스의 경우 EGL 및 OpenGL 2.0 지원을 위해 벤더별 조정 코드가 필요합니다.

VxWorks 이미지 요구 사항

VxWorks용 Qt가 정상적으로 컴파일되고 작동하려면 특정 VxWorks 이미지 번들 및 구성 요소가 기본 소프트웨어에 포함되어야 합니다. 이 목록은 프로젝트의 하드웨어, 소프트웨어 및 시스템 요구 사항에 따라 달라지므로 결코 완전한 것은 아닙니다. 그러나 다음 표에는 특정 기능(터치스크린 지원 포함)이 작동하기 위해 필수적인 항목들이 포함되어 있습니다. 또한 이러한 요구 사항은 VxWorks 버전에 따라 변경될 수 있다는 점에 유의하십시오.

fsl_imx6 및 itl_generic BSP용 VSB 구성 예시

Qt가 정상적으로 작동하려면 VSB에 다음 기능을 추가해야 합니다. 자세한 내용은 WindRiver VxWorks 문서를 참조하십시오.

다음 구성 변수들은 암시적으로 추가되므로 이를 제거해야 합니다:

구성 파일에 다음 변수들을 추가해야 합니다:

fsl_imx6 및 itl_generic BSP용 VIP 구성 예시

자세한 내용은 WindRiver VxWorks 문서를 참조하십시오.

다음 구성 요소들은 암시적으로 추가되므로 이를 제거해야 합니다:

VIP 매개변수

VxWorks에서 Qt가 정상적으로 실행되려면 다음 매개변수를 추가해야 합니다:

VxWorks용 Qt 6 빌드

호스트 빌드

Qt를 크로스 컴파일하려면 호스트 빌드된 Qt가 준비되어 있어야 합니다. 이는 빌드 과정에서 moc, rcc, qmlcachegen, qsb 와 같은 특정 도구들이 호스트 빌드에서 호출되기 때문입니다. 다음과 같은 옵션이 있습니다:

• 호스트용Qt 소스 빌드,
• Qt Online Installer 를 사용하여 호스트 빌드를 설치하기.

그러나 VxWorks용으로 컴파일할 때도 동일한 도구가 필요하므로, 호스트에서 데스크톱 타깃용 Qt를 빌드할 수 있도록 하는 것이 좋습니다.

Configure 스크립트 실행

호스트용 Qt 6을 구성, 빌드 및 설치하는 명령어는 다음과 같습니다:

./configure \
    -cmake-generator "Ninja" \
    -extprefix <path/to/Qt6/host/installation/dir> \
    -submodules qtbase,qtdeclarative,qtquick3d,qtshadertools \
    -nomake tests \
    -nomake examples \
    -- \
    -B <host/build/directory>
cd <host/build/directory>
cmake --build . --parallel
cmake --install .

이 명령어들은 호스트용 Qt 6을 <path_to_Qt 6_host_installation_dir> 에 설치합니다.

타깃용 Qt 6 빌드

빌드 환경 설정

configure를 실행하고 Qt 6을 빌드하기 전에, 명령 프롬프트에서 VxWorks Development Shell을 실행해야 합니다.

• Linux:

  cd <VxWorks installation directory>
  ./wrenv.sh -p vxworks
  export WIND_CC_SYSROOT=<path to VxWorks VSB directory>

• Windows:

  cd <VxWorks installation directory>
  wrenv -p vxworks
  export WIND_CC_SYSROOT=<path to VxWorks VSB directory>

사용자 정의 CMake 툴체인 파일 준비

BSP의 그래픽 라이브러리를 포함하려면 먼저 CMake 툴체인 파일을 생성해야 합니다. BD-SL-i.MX6 디바이스용 CMake 툴체인 파일 예시:

# Copyright (C) 2024 The Qt Company Ltd.

if(QT_VXWORKS_TOOLCHAIN_FILE)
    set(_original_toolchain_file "${QT_VXWORKS_TOOLCHAIN_FILE}")
elseif(DEFINED ENV{QT_VXWORKS_TOOLCHAIN_FILE})
    set(_original_toolchain_file "$ENV{QT_VXWORKS_TOOLCHAIN_FILE}")
else()
    message(FATAL_ERROR "QT_VXWORKS_TOOLCHAIN_FILE is not set.")
endif()

if(NOT EXISTS "${_original_toolchain_file}")
    message(FATAL_ERORR "${_original_toolchain_file} doesn't exists.")
endif()

include("${_original_toolchain_file}")
unset(_original_toolchain_file)

list(APPEND CMAKE_TRY_COMPILE_PLATFORM_VARIABLES QT_VXWORKS_TOOLCHAIN_FILE)

set(_common_lib_path "${CMAKE_SYSROOT}/usr/lib/common")
set(EGL_INCLUDE_DIR ${CMAKE_SYSROOT}/usr/h/public CACHE PATH "Path to EGL include directory" FORCE)
set(EGL_LIBRARY ${_common_lib_path}/libgfxFslVivEGL.so CACHE PATH "Path to EGL lib" FORCE)
set(GLESv2_INCLUDE_DIR ${CMAKE_SYSROOT}/usr/h/public CACHE PATH "Path to GLES include directory" FORCE)
set(GLESv2_LIBRARY ${_common_lib_path}/libgfxFslVivGLESv2.so CACHE PATH "Path to GLES lib" FORCE)

set(VxWorksPlatformGraphics_DEFINES "-D_FSLVIV")
set(VxWorksPlatformGraphics_LIBRARIES_PACK
    "${_common_lib_path}/libgfxFslVivEGL.so"
    "${_common_lib_path}/libgfxFslVivGLESv2.so"
    "${_common_lib_path}/libgfxFslVivGAL.so"
    "${_common_lib_path}/libgfxFslVivGLSLC.so"
    "${_common_lib_path}/libgfxFslVivVDK.so"
    "${_common_lib_path}/libxml.so"
)

set(VxWorksPlatformGraphics_REQUIRED_LIBRARIES
    ${VxWorksPlatformGraphics_LIBRARIES_PACK}
    ${EGL_LIBRARY}
    ${GLESv2_LIBRARY}
)
unset(_common_lib_path)

Intel NUC6i3SYH의 예시:

# Copyright (C) 2024 The Qt Company Ltd.

if(QT_VXWORKS_TOOLCHAIN_FILE)
    set(_original_toolchain_file "${QT_VXWORKS_TOOLCHAIN_FILE}")
elseif(DEFINED ENV{QT_VXWORKS_TOOLCHAIN_FILE})
    set(_original_toolchain_file "$ENV{QT_VXWORKS_TOOLCHAIN_FILE}")
else()
    message(FATAL_ERROR "QT_VXWORKS_TOOLCHAIN_FILE is not set.")
endif()

if(NOT EXISTS "${_original_toolchain_file}")
    message(FATAL_ERORR "${_original_toolchain_file} doesn't exists.")
endif()

include("${_original_toolchain_file}")
unset(_original_toolchain_file)

list(APPEND CMAKE_TRY_COMPILE_PLATFORM_VARIABLES QT_VXWORKS_TOOLCHAIN_FILE)

set(_common_lib_path "${CMAKE_SYSROOT}/usr/lib/common")
set(EGL_INCLUDE_DIR ${CMAKE_SYSROOT}/usr/h/public CACHE PATH "Path to EGL include directory" FORCE)
set(EGL_LIBRARY ${_common_lib_path}/libgfxMesaEGL.so CACHE PATH "Path to EGL lib" FORCE)
set(GLESv2_INCLUDE_DIR ${CMAKE_SYSROOT}/usr/h/public CACHE PATH "Path to GLES include directory" FORCE)
set(GLESv2_LIBRARY ${_common_lib_path}/libgfxMesaGL.so CACHE PATH "Path to GLES lib" FORCE)

set(VxWorksPlatformGraphics_DEFINES "-D__vxworks -D__VXWORKS")
set(VxWorksPlatformGraphics_LIBRARIES_PACK
    "${_common_lib_path}/libgfxMesaEGL.so"
    "${_common_lib_path}/libgfxMesaGL.so"
    "${_common_lib_path}/libgfxMesaSw.so"
    "${_common_lib_path}/libgfxMesa.so"
    "${_common_lib_path}/libgfxMesaDriI965.so"
    "${_common_lib_path}/libgfxLibDRM.so"
    "${_common_lib_path}/libxml.so"
)

set(VxWorksPlatformGraphics_REQUIRED_LIBRARIES
    ${VxWorksPlatformGraphics_LIBRARIES_PACK}
    ${EGL_LIBRARY}
    ${GLESv2_LIBRARY}
)
unset(_common_lib_path)

대상 플랫폼용 Qt 6 구성 실행

다음은 BD-SL-i.MX6에 대한 빌드 구성 예시입니다. 대부분의 VxWorks 보드에서 configure 명령어는 이와 매우 유사합니다. 기본적으로 Qt 6은 공유 라이브러리를 사용하도록 구성되어 있습니다. Qt 6을 정적 링크 방식으로 빌드하려면 configure에 ` -static ` 옵션을 추가하십시오.

{WIND_CC_SYSROOT} 환경 변수가 VxWorks VSB 루트 디렉터리로 설정되어 있는지 확인하십시오.

./configure \
    -cmake-generator "Ninja" \
    -icu \
    -eglfs \
    -qpa eglfs \
    -submodules "qtbase,qtdeclarative,qtmultimedia,qtquick3d,qtgraphs,qtimageformats,qtsvg,qtshadertools,qtvirtualkeyboard" \
    -- \
    -B <target/build/directory> \
    -DQT_VXWORKS_TOOLCHAIN_FILE=<path/to/VSB/mk/toolchain.cmake> \
    -DFEATURE_vulkan=OFF \
    -DQT_QMAKE_TARGET_MKSPEC=vxworks-clang \
    -DQT_HOST_PATH=<path/to/Qt6/host/installation/dir> \
    -DCMAKE_STAGING_PREFIX:PATH=<path/to/Qt6/target/installation/dir> \
    -DCMAKE_TOOLCHAIN_FILE=<path/to/cmake/for/graphics/file/created/above> \

섀도우 빌드를 사용하여 Qt 6을 빌드하는 것이 권장됩니다. 자세한 내용은 Qt 구성 옵션을 참조하십시오.

구성이 완료된 후, 다음 명령을 사용하여 VxWorks용 Qt 6을 빌드하고 설치하십시오.

cd <host build directory>
cmake --build . --parallel
cmake --install .

VxWorks 장치용 플랫폼 플러그인

VxWorks용 Qt는 네이티브 창 대체를 위한 EGLFS 플랫폼 플러그인을 지원합니다. 구성 방법에 대한 자세한 내용은 EGLFS를 참조하십시오.

Qt 애플리케이션 빌드

Qt 애플리케이션을 빌드하려면 QT_VXWORKS_TOOLCHAIN_FILE을 환경 변수나 정의(define)로 설정해야 합니다.

Qt 시계 데모를 빌드하는 예시:

export WIND_CC_SYSROOT=<path/to/VxWorks/VSB/directory>
export QT_VXWORKS_TOOLCHAIN_FILE=<path/to/the/BSP/toolchain.cmake>
<path/to/Qt6/target/installation/dir>/bin/qt-cmake -G Ninja -S ~/Qt/Examples/Qt-6.10.0/demos/clocks -B <path/to/build/directory>
cd <path/to/build/directory>
cmake --build . --parallel

환경 변수 설정

예를 들어, 시작 스크립트에서 다음과 같이 환경 변수를 설정하십시오:

putgenv("QT_QPA_FONTDIR=/bd0a/fonts")
putgenv("QT_QPA_EGLFS_FB=/dev/fb0")
putgenv("LD_LIBRARY_PATH=/bd0a/lib/gfx;/bd0a/lib/llvm;/bd0a/lib/icu")
putgenv("ICU_DATA=/bd0a/icu/icudt73l.dat")
putgenv("QT_QPA_EGLFS_INTEGRATION=eglfs_kms")
putgenv("QT_QPA_EGLFS_FB=/dev/fb0")
putgenv("QT_QPA_EGLFS_KMS_CONFIG=/bd0a/kms.conf")
putgenv("QML_DISABLE_DISK_CACHE=1")

예를 들어, Intel KabyLake 장치용 ` kms.conf ` 파일은 다음과 같을 수 있습니다:

{
  "device": "/dev/dri/card0",
  "hwcursor": false,
  "pbuffers": true,
  "outputs": [
    {
      "name": "DP",
      "mode": "1920x1080"
    }
  ]
}

Qt 애플리케이션 실행

다음 예제는 VxWorks의 rtpSp 명령을 사용하여 애플리케이션을 시작하는 방법을 보여줍니다:

rtpSp("<Qt 6 VxWorks application>", 200, 0x100000, 0, 0x01000000)

Qt 애플리케이션 디버깅

Qt 애플리케이션을 디버그하려면 VxWorks VSB에 다음 내용을 추가해야 합니다:

vxprj vsb config -s -add "_WRS_CONFIG_TCF_GDB_RSP=y"

VxWorks VIP 구성에 다음을 추가하십시오:

"INCLUDE_DEBUG_AGENT"
"INCLUDE_DEBUG_AGENT_START"
"INCLUDE_STANDALONE_SYM_TBL"

명령줄에서

1. SSH 또는 USB 직렬 연결을 통해 디바이스에서 디버깅할 애플리케이션을 시작하십시오:

   rtpSp("<Qt 6 VxWorks application>", 200, 0x100000, 0, 0x01000000)

2. PC에서 VxWorks 디버거를 시작하십시오:

   vxgdb <binary to debug>

3. 디버거에서 실행 중인 프로세스 목록을 확인하십시오:

   monitor ps

4. 이미 실행 중인 애플리케이션에 디버거를 연결합니다:

   "attach <id from monitor>"

5. 디버깅을 위해 GDB 명령어를 사용하십시오.

출처: Qt Creator

Qt Creator 에서 디버깅하려면 Qt Creator 를 참조하십시오 : VxWorks 장치에서 C++ 애플리케이션 디버깅.

Workbench에서

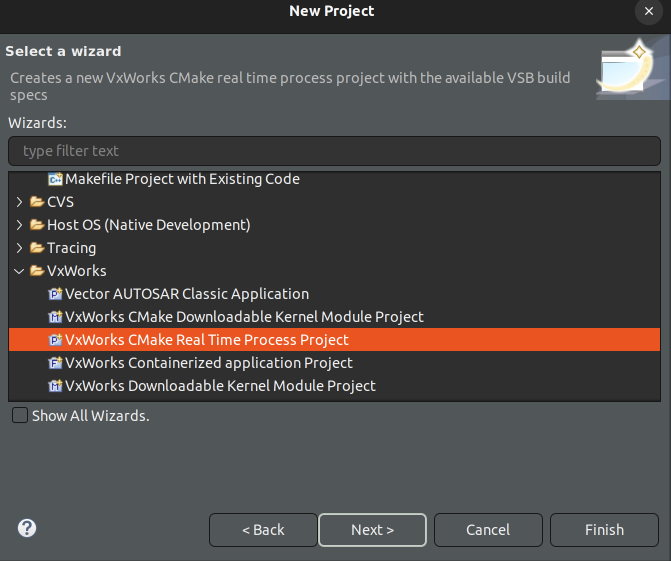

1. CMake 실시간 프로세스 프로젝트를 생성하십시오.



2. 디버깅이 구성된 VSB를 설정하십시오.
3. CMakeLists.txt에서 set(CMAKE_EXE_LINKER_FLAGS "${CMAKE_EXE_LINKER_FLAGS} -static")을 제거하십시오.
4. 'CMake 시작하기'를 따라 CMakeLists.txt에 Qt CMake 관련 코드를 추가합니다.
5. project() 앞부분에 unset(CMAKE_TOOLCHAIN_FILE CACHE) 를 추가하고, Qt6 툴체인 파일을 가리키는 CMAKE_TOOLCHAIN_FILE 와 VSB 툴체인 파일을 가리키는 QT_CHAINLOAD_TOOLCHAIN_FILE 를 추가합니다. 예시:

   unset(CMAKE_TOOLCHAIN_FILE CACHE)
   set(CMAKE_TOOLCHAIN_FILE "/home/qtuser/VxWorks/qt/target_gdb/lib/cmake/Qt6/qt.toolchain.cmake")
   set(QT_CHAINLOAD_TOOLCHAIN_FILE "/home/qtuser/VxWorks/fsl_imx6_2_0_6_2_VSB_gdb/mk/toolchain.cmake")

6. 애플리케이션 프로젝트(Project)를 빌드합니다.

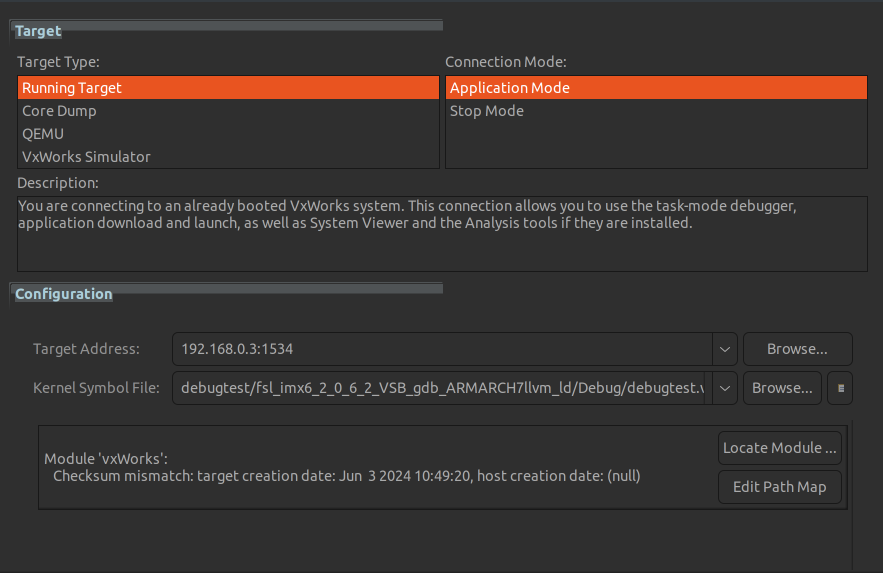

7. 새 연결을 생성합니다.

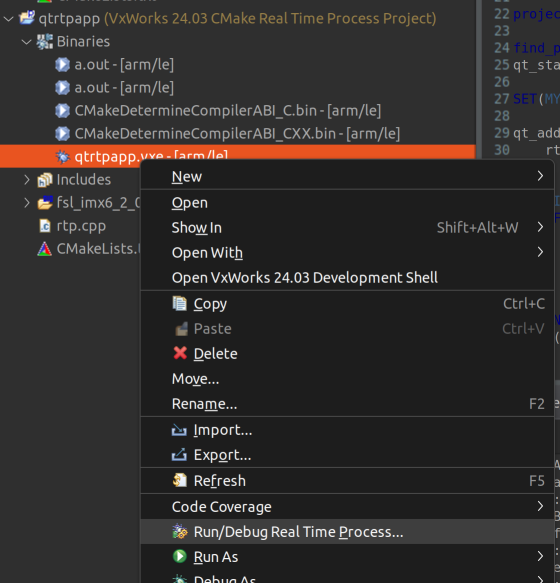

8. 디버깅을 위해 RTP 프로세스를 시작합니다.



9. '고급 옵션'을 클릭합니다.



10. 스택 크기를 0x100000으로 설정하십시오.



VxWorks용 Qt 입력 플러그인

VxWorks는 libevdev 을 자체적으로 구현한 것을 사용하며, 이 구현은 Linux의 API와 매우 유사하지만 기능 면에서는 차이가 있습니다. 이 때문에 Qt는 VxWorks용 별도의 입력 플러그인을 구현하여 마우스, 키보드 및 터치스크린을 처리하며, 이 플러그인은 {inputs-linux-device.html}{Linux evdev}를 기반으로 하지만 아래에서 설명하는 차이점이 있습니다.

VxMouse

VxMouse 는 EvdevMouse와 동일한 구성 방식을 사용하지만, 환경 변수( QT_QPA_VXEVDEV_MOUSE_PARAMETERS)가 다릅니다. 또한, VxMouse 는 nocompress, dejitter 및 grab 매개변수를 무시합니다.

VxKeyboard

VxKeyboard 는 다른 환경 변수( QT_QPA_VXEVDEV_KEYBOARD_PARAMETERS)를 사용하는 점을 제외하면 EvdevKeyboard와 동일한 구성 방식을 사용합니다.

VxTouch

VxTouch 는 EvdevTouch와 동일한 구성 방식을 사용하지만, 다음 환경 변수가 다릅니다:

• QT_QPA_EVDEV_TOUCHSCREEN_PARAMETERS
• QT_QPA_VXEVDEV_DEBUG

또한, VxTouch는 두 가지 새로운 매개변수를 추가합니다:

제한 사항

비디오 메모리

고정된 용량의 전용 비디오 메모리를 가진 시스템의 경우, ` Qt Quick ` 또는 ` QOpenGLWidget`과 같은 클래스를 기반으로 하는 Qt 애플리케이션을 실행하기 전에 각별한 주의가 필요할 수 있습니다. 특히 고해상도(예: 풀 HD) 화면에서 표시될 때, 기본 설정만으로는 이러한 애플리케이션에 충분하지 않을 수 있습니다. 이 경우 애플리케이션이 예상치 못한 방식으로 오작동할 수 있습니다. 따라서 사용 가능한 GPU 메모리가 최소 128 MB 이상 확보되어 있는지 확인하는 것이 좋습니다. GPU용으로 고정된 양의 메모리가 할당되지 않은 시스템의 경우 이는 문제가 되지 않습니다.
