Qt Canvas Painter - “Hello” 控件示例

演示了如何使用QCanvasPainter 和QCanvasPainterWidget 。

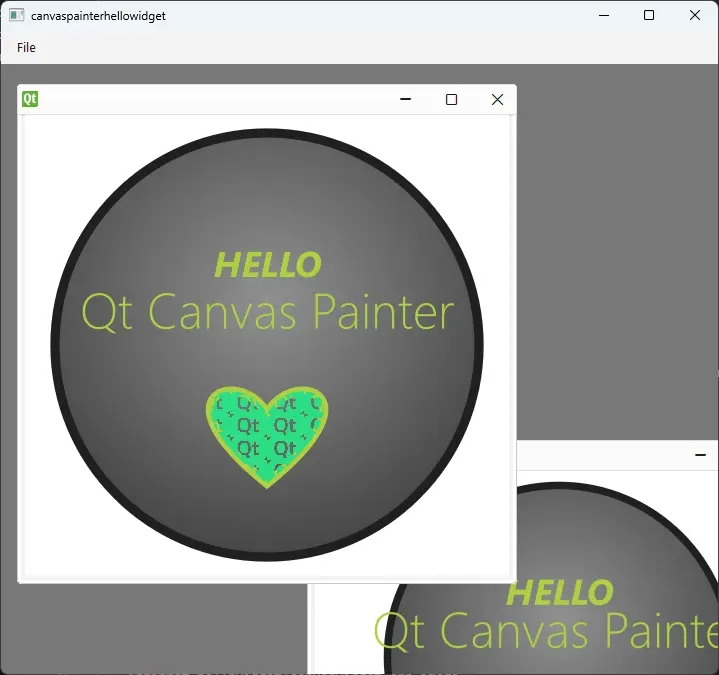

主窗口中包含一个子控件，该控件显示“Hello Qt Canvas Painter”字样，并在径向渐变背景上绘制了一个带有图案的绿色心形

该示例实现了一个QCanvasPainterWidget 的子类。随后，可以将该控件的一个或多个实例添加到QMainWindow 中的QMdiArea 内。

QCanvasPainterWidget 该组件本身继承自QRhiWidget ，并始终通过QRhi 使用加速的3D渲染。

QCanvasPainterWidget 的子类至少需要实现paint() 方法。本示例还使用了一张从 PNG 文件加载的图像。

class CanvasWidget : public QCanvasPainterWidget
{
public:
    CanvasWidget();
    void initializeResources(QCanvasPainter *p) override;
    void paint(QCanvasPainter *p) override;
    void graphicsResourcesInvalidated() override;

private:
    QCanvasImage m_image;
};

paint() 函数可以立即使用提供者QCanvasPainter 开始绘制：

void CanvasWidget::paint(QCanvasPainter *p)
{
    const float size = std::min(width(), height());
    const float centerX = width() / 2;
    const float centerY = height() / 2;

    // Paint the background circle
    QCanvasRadialGradient gradient1(centerX, centerY - size * 0.1f, 0, size * 0.6f);
    gradient1.setStartColor(QColor(0x909090));
    gradient1.setEndColor(QColor(0x404040));
    p->beginPath();
    p->circle(QPointF(centerX, centerY), size * 0.46f);
    p->setFillStyle(gradient1);
    p->fill();
    p->setStrokeStyle(QColor(0x202020));
    p->setLineWidth(size * 0.02f);
    p->stroke();

有关本示例所用功能的更多信息，请参阅QCanvasPainter 、QCanvasBrush 、QCanvasRadialGradient 、QCanvasImagePattern 、QCanvasImage 以及QFont 。

该图像用作图案，用于填充心形：

    // Paint heart
    QCanvasImagePattern pattern(m_image, centerX, centerY, size * 0.08f, size * 0.05f);
    p->setFillStyle(pattern);

当涉及QCanvasImage 和QCanvasOffscreenCanvas 等资源时，这些资源在initializeResources() 和graphicsResourcesInvalidated() 中进行管理：

void CanvasWidget::initializeResources(QCanvasPainter *p)
{
    Q_ASSERT(m_image.isNull());
    const auto flags = QCanvasPainter::ImageFlag::Repeat | QCanvasPainter::ImageFlag::GenerateMipmaps;
    m_image = p->addImage(QImage(u":/qt-translucent.png"_s), flags);
}

void CanvasWidget::graphicsResourcesInvalidated()
{
    m_image = {};
}

initializeResources() 仅作为一种便捷方式。与其实现该方法，也可以在 paint() 中编写以下代码：

if (m_image.isNull())
    m_image = p->addImage(QImage(":/qt-translucent.png"), QCanvasPainter::ImageFlag::Repeat);

此示例不会在窗口之间重新关联小部件，因此图形资源不会丢失。尽管如此，在 graphicsResourcesInvalidated() 中将默认的空对象赋值给所有QCanvasImage 和QCanvasOffscreenCanvas 变量仍是一个良好的编程模式。

main() 函数会创建一个QMainWindow 和一个QMdiArea 。可以将多个 CanvasWidget 类的实例作为子窗口添加。由于hasSharedPainter() 的默认值为 true，且这些窗口位于同一个顶级小部件内，因此所有绘图小部件将共享同一个QCanvasPainter 及其相关的渲染基础设施，而非各自创建独立的实例。

示例项目 @ code.qt.io
