轴处理

在 QML 中使用自定义输入处理程序实现轴拖动，并创建自定义轴格式化器。

“轴处理”演示了轴的两种不同自定义功能。这些功能在应用程序中各有独立的选项卡。

以下各节仅重点介绍这些功能，将省略对基本功能的说明——如需更详细的 QML 示例文档，请参阅《简单的散点图》。

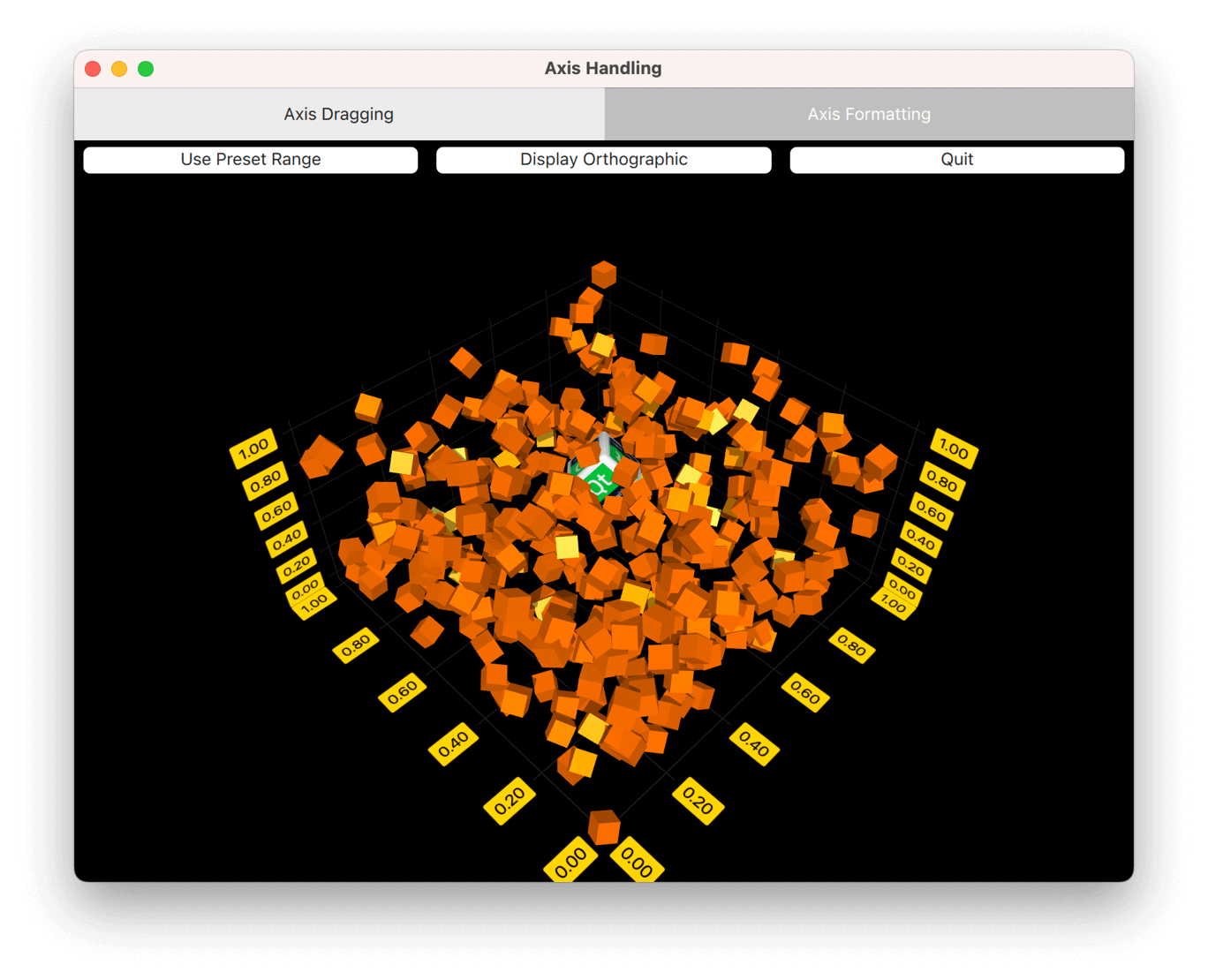

橙色数据点的3D散点图，带有可拖动的黄色坐标轴标签

运行示例

您可以通过以下方式运行示例：

轴拖动

在“Axis Dragging ”选项卡中，使用QML实现一个自定义输入处理程序，使您能够通过拖动坐标轴标签来更改坐标轴范围。此外，请使用正交投影并动态更新自定义项的属性。

覆盖默认输入处理

要禁用默认输入处理机制，请将 Scatter3D 图的活跃输入处理程序设置为“null ”：

Scatter3D {
    id: scatterGraph
    inputHandler: null
    ...

然后，添加一个MouseArea ，并将其设置为填充父容器——即包含我们scatterGraph 的Item 。此外，将其设置为仅接受鼠标左键点击，因为在此示例中不需要其他按键：

MouseArea {
    anchors.fill: parent
    hoverEnabled: true
    acceptedButtons: Qt.LeftButton
    ...

接着，监听鼠标点击事件，并在捕获到事件时向图发送选择查询：

onPressed: (mouse)=> {
               scatterGraph.scene.selectionQueryPosition = Qt.point(mouse.x, mouse.y);
           }

onPositionChanged 信号处理程序会捕获当前鼠标位置，该位置将用于移动距离的计算：

onPositionChanged: (mouse)=> {
                       currentMouseX = mouse.x;
                       currentMouseY = mouse.y;
    ...

在 `onPositionChanged` 结束时，保存上一次鼠标位置，以便用于稍后将介绍的移动距离计算：

...
    previousMouseX = currentMouseX;
    previousMouseY = currentMouseY;
}
将鼠标移动转换为轴范围变化

在scatterGraph 中，监听onSelectedElementChanged 信号。该信号在inputArea 的onPressed 中发出选择查询后触发。将元素类型设置为主组件中你定义的属性（property int selectedAxisLabel: -1 ），因为这是你感兴趣的类型：

onSelectedElementChanged: {
    if (selectedElement >= AbstractGraph3D.ElementAxisXLabel
            && selectedElement <= AbstractGraph3D.ElementAxisZLabel) {
        selectedAxisLabel = selectedElement;
    } else {
        selectedAxisLabel = -1;
    }
}

然后，回到inputArea 的onPositionChanged 中，检查鼠标按钮是否被按下，以及当前是否选择了轴标签。如果满足这些条件，则调用将鼠标移动转换为轴范围更新的函数：

...
if (pressed && selectedAxisLabel != -1)
    axisDragView.dragAxis();
...

在此情况下，转换非常简单，因为相机旋转角度是固定的。您可以使用一些预先计算好的值，计算鼠标移动距离，并将这些值应用到所选的轴范围中：

function dragAxis() {
    // Do nothing if previous mouse position is uninitialized
    if (previousMouseX === -1)
        return;

    // Directional drag multipliers based on rotation. Camera is locked to 45 degrees, so we
    // can use one precalculated value instead of calculating xx, xy, zx and zy individually
    var cameraMultiplier = 0.70710678;

    // Calculate the mouse move amount
    var moveX = currentMouseX - previousMouseX;
    var moveY = currentMouseY - previousMouseY;

    // Adjust axes
    switch (selectedAxisLabel) {
    case AbstractGraph3D.ElementAxisXLabel:
        var distance = ((moveX - moveY) * cameraMultiplier) / dragSpeedModifier;
        // Check if we need to change min or max first to avoid invalid ranges
        if (distance > 0) {
            scatterGraph.axisX.min -= distance;
            scatterGraph.axisX.max -= distance;
        } else {
            scatterGraph.axisX.max -= distance;
            scatterGraph.axisX.min -= distance;
        }
        break;
    case AbstractGraph3D.ElementAxisYLabel:
        distance = moveY / dragSpeedModifier;
        // Check if we need to change min or max first to avoid invalid ranges
        if (distance > 0) {
            scatterGraph.axisY.max += distance;
            scatterGraph.axisY.min += distance;
        } else {
            scatterGraph.axisY.min += distance;
            scatterGraph.axisY.max += distance;
        }
        break;
    case AbstractGraph3D.ElementAxisZLabel:
        distance = ((moveX + moveY) * cameraMultiplier) / dragSpeedModifier;
        // Check if we need to change min or max first to avoid invalid ranges
        if (distance > 0) {
            scatterGraph.axisZ.max += distance;
            scatterGraph.axisZ.min += distance;
        } else {
            scatterGraph.axisZ.min += distance;
            scatterGraph.axisZ.max += distance;
        }
        break;
    }
}

有关将鼠标移动转换为轴范围更新的更复杂方法，请参阅“图形图库”。

其他功能

该示例还演示了如何使用正交投影，以及如何实时更新自定义项的属性。

正交投影非常简单。您只需修改scatterGraph 的orthoProjection 属性即可。示例中提供了一个用于开启和关闭该功能的按钮：

Button {
    id: orthoToggle
    width: axisDragView.portraitMode ? parent.width : parent.width / 3
    text: "Display Orthographic"
    anchors.left: axisDragView.portraitMode ? parent.left : rangeToggle.right
    anchors.top: axisDragView.portraitMode ? rangeToggle.bottom : parent.top
    onClicked: {
        if (scatterGraph.orthoProjection) {
            text = "Display Orthographic";
            scatterGraph.orthoProjection = false;
            // Orthographic projection disables shadows, so we need to switch them back on
            scatterGraph.shadowQuality = AbstractGraph3D.ShadowQualityMedium
        } else {
            text = "Display Perspective";
            scatterGraph.orthoProjection = true;
        }
    }
}

对于自定义项目，请在scatterGraph 的customItemList 中添加一项：

customItemList: [
    Custom3DItem {
        id: qtCube
        meshFile: ":/qml/qmlaxishandling/cube.obj"
        textureFile: ":/qml/qmlaxishandling/cubetexture.png"
        position: Qt.vector3d(0.65, 0.35, 0.65)
        scaling: Qt.vector3d(0.3, 0.3, 0.3)
    }
]

您需要实现一个定时器来添加、移除和旋转图表中的所有项目，并使用同一个定时器来旋转自定义项目：

onTriggered: {
    rotationAngle = rotationAngle + 1;
    qtCube.setRotationAxisAndAngle(Qt.vector3d(1, 0, 1), rotationAngle);
    ...

坐标轴格式器

在“Axis Formatter ”选项卡中，创建一个自定义坐标轴格式化器。该示例还演示了如何使用预定义的坐标轴格式化器。

自定义轴格式化器

要自定义坐标轴格式化器，需要继承 QValue3DAxisFormatter 类，而仅靠 QML 代码无法实现这一点。 在此示例中，坐标轴将浮点值解释为时间戳，并在坐标轴标签中显示日期。为实现此功能，引入了一个名为 `CustomFormatter` 的新类，该类继承自 `QValue3DAxisFormatter`：

class CustomFormatter : public QValue3DAxisFormatter
{
...

由于数据宽度不同，QScatter3DSeries 的 float 值无法直接转换为QDateTime 的值，因此需要在两者之间建立某种映射关系。要实现这种映射，需为格式器指定一个起始日期，并将 QScatter3DSeries 中的 float 值解释为相对于该起始值的日期偏移量。 起始日期通过以下属性指定：

Q_PROPERTY(QDate originDate READ originDate WRITE setOriginDate NOTIFY originDateChanged)

对于从值到QDateTime 的映射，请使用valueToDateTime() 方法：

QDateTime CustomFormatter::valueToDateTime(qreal value) const
{
    return m_originDate.startOfDay().addMSecs(qint64(oneDayMs * value));
}

要作为轴格式化器工作，CustomFormatter 需要重写一些虚方法：

virtual QValue3DAxisFormatter *createNewInstance() const;
virtual void populateCopy(QValue3DAxisFormatter &copy) const;
virtual void recalculate();
virtual QString stringForValue(qreal value, const QString &format) const;

前两个方法很简单，只需创建一个CustomFormatter 的新实例，并将必要数据复制到其中。使用这两个方法来创建和更新用于渲染的格式化器缓存。请记住调用populateCopy() 的超类实现：

QValue3DAxisFormatter *CustomFormatter::createNewInstance() const
{
    return new CustomFormatter();
}

void CustomFormatter::populateCopy(QValue3DAxisFormatter &copy) const
{
    QValue3DAxisFormatter::populateCopy(copy);

    CustomFormatter *customFormatter = static_cast<CustomFormatter *>(&copy);
    customFormatter->m_originDate = m_originDate;
    customFormatter->m_selectionFormat = m_selectionFormat;
}

CustomFormatter 其主要工作在 `recalculate() ` 方法中完成，在此处，我们的格式化器会计算网格、子网格和标签的位置，并格式化标签字符串。在自定义格式化器中，请忽略坐标轴的段数，并始终在午夜位置绘制一条网格线。子段数和标签定位则按常规方式处理：

void CustomFormatter::recalculate()
{
    // We want our axis to always have gridlines at date breaks

    // Convert range into QDateTimes
    QDateTime minTime = valueToDateTime(qreal(axis()->min()));
    QDateTime maxTime = valueToDateTime(qreal(axis()->max()));

    // Find out the grid counts
    QTime midnight(0, 0);
    QDateTime minFullDate(minTime.date(), midnight);
    int gridCount = 0;
    if (minFullDate != minTime)
        minFullDate = minFullDate.addDays(1);
    QDateTime maxFullDate(maxTime.date(), midnight);

    gridCount += minFullDate.daysTo(maxFullDate) + 1;
    int subGridCount = axis()->subSegmentCount() - 1;

    // Reserve space for position arrays and label strings
    gridPositions().resize(gridCount);
    subGridPositions().resize((gridCount + 1) * subGridCount);
    labelPositions().resize(gridCount);
    labelStrings().reserve(gridCount);

    // Calculate positions and format labels
    qint64 startMs = minTime.toMSecsSinceEpoch();
    qint64 endMs = maxTime.toMSecsSinceEpoch();
    qreal dateNormalizer = endMs - startMs;
    qreal firstLineOffset = (minFullDate.toMSecsSinceEpoch() - startMs) / dateNormalizer;
    qreal segmentStep = oneDayMs / dateNormalizer;
    qreal subSegmentStep = 0;
    if (subGridCount > 0)
        subSegmentStep = segmentStep / qreal(subGridCount + 1);

    for (int i = 0; i < gridCount; i++) {
        qreal gridValue = firstLineOffset + (segmentStep * qreal(i));
        gridPositions()[i] = float(gridValue);
        labelPositions()[i] = float(gridValue);
        labelStrings() << minFullDate.addDays(i).toString(axis()->labelFormat());
    }

    for (int i = 0; i <= gridCount; i++) {
        if (subGridPositions().size()) {
            for (int j = 0; j < subGridCount; j++) {
                float position;
                if (i)
                    position =  gridPositions().at(i - 1) + subSegmentStep * (j + 1);
                else
                    position =  gridPositions().at(0) - segmentStep + subSegmentStep * (j + 1);
                if (position > 1.0f || position < 0.0f)
                    position = gridPositions().at(0);
                subGridPositions()[i * subGridCount + j] = position;
            }
        }
    }
}

轴标签的格式设置仅显示日期。但是，为了提高选择标签时间戳的分辨率，请为自定义格式化器指定另一个属性，以便用户进行自定义：

Q_PROPERTY(QString selectionFormat READ selectionFormat WRITE setSelectionFormat NOTIFY selectionFormatChanged)

此选择格式属性用于重新实现的stringToValue 方法中，该方法会忽略提交的格式，并用自定义选择格式替换它：

QString CustomFormatter::stringForValue(qreal value, const QString &format) const
{
    Q_UNUSED(format);

    return valueToDateTime(value).toString(m_selectionFormat);
}

要将我们新的自定义格式化器暴露给 QML，请对其进行声明并将其设为 QML 模块。有关具体操作方法的详细信息，请参阅《Surface Graph 图库》。

QML

在 QML 代码中，为每个维度定义一个不同的坐标轴：

axisZ: valueAxis
axisY: logAxis
axisX: dateAxis

Z 轴只需使用普通的 ValueAxis3D：

ValueAxis3D {
    id: valueAxis
    segmentCount: 5
    subSegmentCount: 2
    labelFormat: "%.2f"
    min: 0
    max: 10
}

对于 Y 轴，定义一个对数轴。要使 ValueAxis3D 显示对数刻度，请为该轴的 `formatter ` 属性指定 `LogValueAxis3DFormatter`：

ValueAxis3D {
    id: logAxis
    formatter: LogValueAxis3DFormatter {
        id: logAxisFormatter
        base: 10
        autoSubGrid: true
        showEdgeLabels: true
    }
    labelFormat: "%.2f"
}

最后，对于 X 轴，请使用新的CustomFormatter ：

ValueAxis3D {
    id: dateAxis
    formatter: CustomFormatter {
        originDate: "2023-01-01"
        selectionFormat: "yyyy-MM-dd HH:mm:ss"
    }
    subSegmentCount: 2
    labelFormat: "yyyy-MM-dd"
    min: 0
    max: 14
}

应用程序的其余部分包含一些相当直观的逻辑，用于修改坐标轴和显示图表。
