OpenGL 窗口示例

本示例说明如何创建一个基于QWindow 的最小应用程序，以便使用 OpenGL。

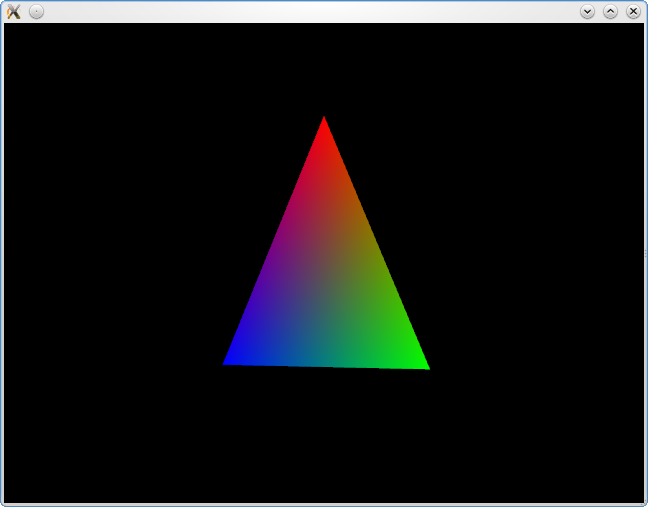

OpenGLWindow 示例截图

注：这是一个低级示例，说明如何使用QWindow 和 OpenGL。在实际应用中，您应考虑使用更高级别的QOpenGLWindow 类。有关QOpenGLWindow 方便类的演示，请参阅Hello GLES3 示例。

OpenGLWindow 超级类

我们的 OpenGLWindow 类充当 API，然后通过子类来进行实际渲染。它具有调用 render() 的请求函数，可以立即调用 renderNow() 或在事件循环处理完当前事件后立即调用 renderLater()。OpenGLWindow 子类可以重新实现用于基于 OpenGL 渲染的 render()，也可以重新实现用于使用QPainter 渲染的 render(QPainter *)。使用 OpenGLWindow::setAnimating(true) 可以以垂直刷新率调用 render()，前提是在底层 OpenGL 驱动程序中启用了垂直同步。

在执行 OpenGL 渲染的类中，您通常会希望像我们的 OpenGLWindow 一样继承自QOpenGLFunctions ，以便获得与平台无关的 OpenGL ES 2.0 函数访问权限。通过从QOpenGLFunctions 继承，它所包含的 OpenGL 函数将获得优先权，如果您希望您的应用程序既能使用 OpenGL 又能使用 OpenGL ES 2.0，您就不必担心解析这些函数的问题。

class OpenGLWindow : public QWindow, protected QOpenGLFunctions
{
    Q_OBJECT
public:
    explicit OpenGLWindow(QWindow *parent = nullptr);
    ~OpenGLWindow();

    virtual void render(QPainter *painter);
    virtual void render();

    virtual void initialize();

    void setAnimating(bool animating);

public slots:
    void renderLater();
    void renderNow();

protected:
    bool event(QEvent *event) override;

    void exposeEvent(QExposeEvent *event) override;

private:
    bool m_animating = false;

    QOpenGLContext *m_context = nullptr;
    QOpenGLPaintDevice *m_device = nullptr;
};

窗口的表面类型必须设置为QSurface::OpenGLSurface ，以表明窗口将用于 OpenGL 渲染，而不是使用QBackingStore 渲染QPainter 栅格内容。

OpenGLWindow::OpenGLWindow(QWindow *parent)
    : QWindow(parent)
{
    setSurfaceType(QWindow::OpenGLSurface);
}

任何所需的 OpenGL 初始化都可以通过重载 initialize() 函数来完成，该函数会在首次调用 render() 之前调用一次，并使用一个有效的当前QOpenGLContext 。从下面的代码片段可以看出，默认的 render(QPainter *) 和 initialize() 实现都是空的，而默认的 render() 实现会初始化一个QOpenGLPaintDevice ，然后调用 render(QPainter *)。

void OpenGLWindow::render(QPainter *painter)
{
    Q_UNUSED(painter);
}

void OpenGLWindow::initialize()
{
}

void OpenGLWindow::render()
{
    if (!m_device)
        m_device = new QOpenGLPaintDevice;

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    m_device->setSize(size() * devicePixelRatio());
    m_device->setDevicePixelRatio(devicePixelRatio());

    QPainter painter(m_device);
    render(&painter);
}

renderLater() 函数只是调用QWindow::requestUpdate() 来安排系统准备好重新绘制时的更新。

当我们收到 expose 事件时，也会调用 renderNow()。exposeEvent() 是窗口在屏幕上的曝光（即可见性）发生变化的通知。收到 expose 事件后，您可以查询QWindow::isExposed() 以了解窗口当前是否曝光。在窗口接收到第一次曝光事件之前，请勿对其进行渲染或调用QOpenGLContext::swapBuffers() ，因为在此之前，窗口的最终大小可能是未知的，此外，渲染的内容甚至可能不会出现在屏幕上。

void OpenGLWindow::renderLater()
{
    requestUpdate();
}

bool OpenGLWindow::event(QEvent *event)
{
    switch (event->type()) {
    case QEvent::UpdateRequest:
        renderNow();
        return true;
    default:
        return QWindow::event(event);
    }
}

void OpenGLWindow::exposeEvent(QExposeEvent *event)
{
    Q_UNUSED(event);

    if (isExposed())
        renderNow();
}

在 renderNow() 中，我们会返回当前是否尚未暴露，在这种情况下，渲染会延迟到实际收到暴露事件时进行。如果我们还没有这样做，我们将使用与 OpenGLWindow 相同的QSurfaceFormat 创建QOpenGLContext ，并为子类调用 initialize() 和 initializeOpenGLFunctions()，以便QOpenGLFunctions 超级类与正确的QOpenGLContext 关联。在任何情况下，我们都会调用QOpenGLContext::makeCurrent() 使上下文处于当前状态，调用 render() 进行实际渲染，最后调用QOpenGLContext::swapBuffers() 并将 OpenGLWindow 作为参数，使渲染后的内容可见。

一旦调用QOpenGLContext::makeCurrent() 启动了使用 OpenGL 上下文的帧渲染，并将渲染表面作为参数，就可以发出 OpenGL 命令。QOpenGLContext::functions这些命令可以通过直接包含 <qopengl.h>（其中也包含系统的 OpenGL 头文件）或使用QOpenGLFunctions （为方便起见，可以继承该头文件）来发出。QOpenGLFunctions 可以访问所有 OpenGL ES 2.0 级别的 OpenGL 调用，这些调用在 OpenGL ES 2.0 和桌面 OpenGL 中尚未成为标准。有关 OpenGL 和 OpenGL ES API 的更多信息，请参阅官方OpenGL 注册表和Khronos OpenGL ES API 注册表。

如果使用 OpenGLWindow::setAnimating(true) 启用了动画，我们就会调用 renderLater() 来安排另一次更新请求。

void OpenGLWindow::renderNow()
{
    if (!isExposed())
        return;

    bool needsInitialize = false;

    if (!m_context) {
        m_context = new QOpenGLContext(this);
        m_context->setFormat(requestedFormat());
        m_context->create();

        needsInitialize = true;
    }

    m_context->makeCurrent(this);

    if (needsInitialize) {
        initializeOpenGLFunctions();
        initialize();
    }

    render();

    m_context->swapBuffers(this);

    if (m_animating)
        renderLater();
}

如以下代码片段所示，启用动画也会调度更新请求。

void OpenGLWindow::setAnimating(bool animating)
{
    m_animating = animating;

    if (animating)
        renderLater();
}

OpenGL 渲染子类示例

在这里，我们通过子类 OpenGLWindow 来展示如何使用 OpenGL 渲染旋转三角形。通过间接子类QOpenGLFunctions ，我们可以访问所有 OpenGL ES 2.0 级别的功能。

class TriangleWindow : public OpenGLWindow
{
public:
    using OpenGLWindow::OpenGLWindow;

    void initialize() override;
    void render() override;

private:
    GLint m_matrixUniform = 0;
    QOpenGLBuffer m_vbo;
    QOpenGLShaderProgram *m_program = nullptr;
    int m_frame = 0;
};

在主函数中，我们初始化QGuiApplication 并实例化 TriangleOpenGLWindow。我们给它一个QSurfaceFormat ，指定我们需要四个多采样抗锯齿样本以及一个默认几何图形。由于我们想要动画效果，因此我们调用了上述参数为 true 的 setAnimating() 函数。

int main(int argc, char **argv)
{
    QGuiApplication app(argc, argv);

    QSurfaceFormat format;
    format.setSamples(16);

    TriangleWindow window;
    window.setFormat(format);
    window.resize(640, 480);
    window.show();

    window.setAnimating(true);

    return app.exec();
}

以下代码片段显示了本示例中使用的 OpenGL 着色器程序。顶点和片段着色器相对简单，只需进行顶点变换和插值顶点着色。

static const char *vertexShaderSource = "attribute highp vec4 posAttr;\n"
                                        "attribute lowp vec4 colAttr;\n"
                                        "varying lowp vec4 col;\n"
                                        "uniform highp mat4 matrix;\n"
                                        "void main() {\n"
                                        "   col = colAttr;\n"
                                        "   gl_Position = matrix * posAttr;\n"
                                        "}\n";

static const char *fragmentShaderSource = "varying lowp vec4 col;\n"
                                          "void main() {\n"
                                          "   gl_FragColor = col;\n"
                                          "}\n";

下面是加载着色器和初始化着色器程序的代码通过使用QOpenGLShaderProgram 而不是原始 OpenGL，我们可以方便地去除桌面 OpenGL 上的 highp、mediump 和 lowp 限定符，因为它们不是标准的一部分。我们将属性和统一位置存储在成员变量中，以避免每帧都进行位置查找。

void TriangleWindow::initialize()
{
    static const GLfloat vertices_colors[] = { +0.0f, +0.707f, 1.0f, 0.0f, 0.0f,
                                               -0.5f, -0.500f, 0.0f, 1.0f, 0.0f,
                                               +0.5f, -0.500f, 0.0f, 0.0f, 1.0f };

    m_vbo.create();
    m_vbo.bind();
    m_vbo.allocate(vertices_colors, sizeof(vertices_colors));

    glEnableVertexAttribArray(0);
    glEnableVertexAttribArray(1);

    glVertexAttribPointer(0, 2, GL_FLOAT, GL_FALSE, 5 * sizeof(GLfloat), nullptr);
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 5 * sizeof(GLfloat),
                          reinterpret_cast<void *>(2 * sizeof(GLfloat)));

    m_program = new QOpenGLShaderProgram(this);
    m_program->addShaderFromSourceCode(QOpenGLShader::Vertex, vertexShaderSource);
    m_program->addShaderFromSourceCode(QOpenGLShader::Fragment, fragmentShaderSource);
    m_program->bindAttributeLocation("posAttr", 0);
    m_program->bindAttributeLocation("colAttr", 1);
    m_program->link();
    m_program->bind();

    m_matrixUniform = m_program->uniformLocation("matrix");
    Q_ASSERT(m_matrixUniform != -1);
}

最后，这里是我们的 render() 函数，我们使用 OpenGL 设置视口、清除背景并渲染旋转三角形。

void TriangleWindow::render()
{
    const qreal retinaScale = devicePixelRatio();
    glViewport(0, 0, width() * retinaScale, height() * retinaScale);

    glClear(GL_COLOR_BUFFER_BIT);

    m_program->bind();

    QMatrix4x4 matrix;
    matrix.perspective(60.0f, 4.0f / 3.0f, 0.1f, 100.0f);
    matrix.translate(0, 0, -2);
    matrix.rotate(100.0f * m_frame / screen()->refreshRate(), 0, 1, 0);

    m_program->setUniformValue(m_matrixUniform, matrix);

    glEnableVertexAttribArray(0);
    glEnableVertexAttribArray(1);

    glDrawArrays(GL_TRIANGLES, 0, 3);

    glDisableVertexAttribArray(0);
    glDisableVertexAttribArray(1);

    m_program->release();

    ++m_frame;
}

示例项目 @ code.qt.io
