卫星信息

“卫星信息”示例通过“天空视图”、“表格视图”或“RSSI视图”显示可用的卫星，并展示用户的当前位置。该示例采用以下方式实现 Qt Positioning 和 Qt Quick实现。

本示例演示了 Qt Positioning QML API：

该示例还展示了如何将自定义的C++ 模型与来自QML 的自定义代理模型结合使用。

运行示例

您可以通过以下方式运行示例：

Qt Creator
打开Welcome 模式，并从Examples 中选择该示例。有关更多信息，请参阅Qt Creator ：教程：构建和运行。
Qt Extension for Visual Studio Code
在Command Palette 中运行Qt: Open Qt examples 命令，并从列表中选择该示例。有关更多信息，请参阅Qt Extension for Visual Studio Code ：教程：构建和运行。

界面操作指南

该示例在三个不同的选项卡中显示卫星信息。数据取自SatelliteSource::satellitesInView 和SatelliteSource::satellitesInUse 的属性。

卫星视图和表格界面

“天空视图”标签页使用Azimuth 和Elevation attributes 显示卫星的相对位置。点击单个卫星对象会弹出一个包含satellite identifier 及其方位角和仰角的弹出窗口。

“表格视图”选项卡显示所有已检测到的卫星列表，并允许对列表进行排序和筛选。

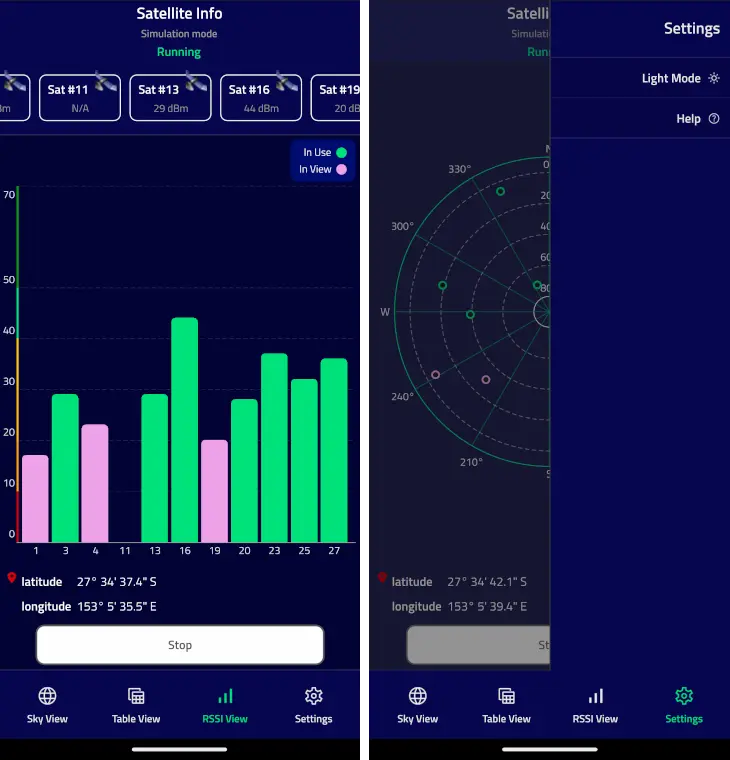

带卫星信号条的RSSI视图

“RSSI 视图”选项卡通过signalStrength 属性显示视野内卫星的信号强度。条形图下方的数字代表各个satellite identifiers 的值。

“天空视图”和“RSSI 视图”选项卡还会显示当前的纬度和经度。它们使用PositionSource::position 属性来提取这些信息。

标签页顶部的“状态”块会显示当前模式或最近出现的错误。

“设置”菜单允许您切换应用程序的颜色模式并显示帮助信息。

该应用程序有三种不同的运行模式：

应用程序模式	描述
运行中	应用程序会持续向系统查询卫星和位置更新。当有新数据时，将显示相关信息。
已停止	应用程序停止更新卫星和位置信息。
单次	应用程序发出一次卫星和位置更新请求。

如果平台未提供卫星或位置信息，应用程序将自动切换至模拟模式。模拟模式使用包含预先记录的 NMEA 数据的NMEA 插件。

注意：Apple 未提供任何用于检索卫星信息的 API，因此在macOS 和iOS 上，卫星信息将始终来自预先记录的数据。这些 API 限制不会影响定位信息，因此当前位置仍可正确显示。

获取当前位置

当前位置是从PositionSource QML对象中获取的。onPositionChanged 处理程序用于接收位置更新。纬度和经度的字符串表示形式是从coordinate 属性中提取的。

PositionSource {
    id: positionSource
    name: root.simulation ? "nmea" : ""
    onPositionChanged: {
        let posData = position.coordinate.toString().split(", ")
        positionBox.latitudeString = posData[0]
        positionBox.longitudeString = posData[1]
    }
}

获取卫星信息

与位置类似，当前卫星信息也是从SatelliteSource QML对象中获取的。onSatellitesInViewChanged 和onSatellitesInUseChanged 处理程序分别用于获取视野中的更新卫星和正在使用的卫星。在此示例中，数据随后被转发至C++ 模型，该模型随后将在所有视图中使用。

SatelliteSource {
    id: satelliteSource
    name: root.simulation ? "nmea" : ""
    onSatellitesInViewChanged: root.satellitesModel.updateSatellitesInView(satellitesInView)
    onSatellitesInUseChanged: root.satellitesModel.updateSatellitesInUse(satellitesInUse)
}

注意：本示例既 展示了 QML 定位 API，也展示了 C++ 模型与 QML 的集成。这就是为什么卫星信息首先在QML 中检索，然后转发到C++ ，最后再返回至QML 以供模型使用。实际上，如果应用程序需要使用复杂的C++ 模型，建议直接使用来自C++ 的QGeoSatelliteInfoSource 类。

使用自定义 C++ 模型

该示例使用了两个自定义模型——SatelliteModel 和SortFilterModel 。

卫星模型

SatelliteModel 类继承自QAbstractListModel ，并重新实现了rowCount()、data()和roleNames()方法，用于表示卫星信息。以QAbstractListModel 作为基类，可轻松地将该模型与QML 、ListView 和Repeater 类型配合使用。自定义属性size 仅在RSSI视图选项卡中使用，用于动态计算选项卡栏的宽度。

class SatelliteModel : public QAbstractListModel
{
    Q_OBJECT
    Q_PROPERTY(int size READ rowCount NOTIFY sizeChanged)
    QML_ELEMENT
public:
    explicit SatelliteModel(QObject *parent = nullptr);

    int rowCount(const QModelIndex &parent = QModelIndex()) const override;
    QVariant data(const QModelIndex &index, int role = Qt::DisplayRole) const override;
    QHash<int, QByteArray> roleNames() const override;

public slots:
    void updateSatellitesInView(const QList<QGeoSatelliteInfo> &inView);
    void updateSatellitesInUse(const QList<QGeoSatelliteInfo> &inUse);

signals:
    void sizeChanged();
};

roleNames() 方法用于将模型的角色映射到属性名称，这些名称可用于从QML 访问模型数据。例如，使用id 名称提取卫星标识符，使用rssi 名称获取信号强度。

QHash<int, QByteArray> SatelliteModel::roleNames() const
{
    return {
        {Roles::IdRole, "id"},
        {Roles::RssiRole, "rssi"},
        {Roles::AzimuthRole, "azimuth"},
        {Roles::ElevationRole, "elevation"},
        {Roles::SystemRole, "system"},
        {Roles::SystemIdRole, "systemId"},
        {Roles::InUseRole, "inUse"},
        {Roles::VisibleNameRole, "name"}
    };
}

在QML 端，我们可以使用这些名称来获取实际值。例如，RSSI 视图的实现使用了rssi 、inUse 和id 这三个角色名称，来绘制代表各个卫星的条形图：

Repeater {
    id: repeater
    model: root.satellitesModel
    delegate: Rectangle {
        required property var modelData
        height: rect.height
        width: view.singleWidth
        color: "transparent"
        SemiRoundedRectangle {
            anchors.bottom: satId.top
            width: parent.width
            height: (parent.height - satId.height)
                    * Math.min(parent.modelData.rssi, rect.maxVisibleLevel)
                    / rect.maxVisibleLevel
            color: parent.modelData.inUse ? root.inUseColor : root.inViewColor
        }
        Text {
            id: satId
            anchors.horizontalCenter: parent.horizontalCenter
            anchors.bottom: parent.bottom
            text: parent.modelData.id
            color: Theme.textSecondaryColor
            font.pixelSize: Theme.smallFontSize
            font.weight: Theme.fontLightWeight
        }
    }
}

代理模型

SortFilterModel 类用于为“表格视图”选项卡中显示的卫星对象提供自定义排序和过滤功能。

该模型继承自QSortFilterProxyModel ，并重写了filterAcceptsRow() 和lessThan() 方法以实现筛选和排序功能。该模型还公开了若干slots ，用于调整筛选和排序行为。

class SortFilterModel : public QSortFilterProxyModel
{
    Q_OBJECT
    QML_ELEMENT
public:
    explicit SortFilterModel(QObject *parent = nullptr);

public slots:
    void updateFilterString(const QString &str);
    void updateShowInView(bool show);
    void updateShowInUse(bool show);
    void updateSelectedSystems(int id, bool show);
    void updateSortRoles(int role, bool use);

protected:
    bool filterAcceptsRow(int row, const QModelIndex &parent) const override;
    bool lessThan(const QModelIndex &left, const QModelIndex &right) const override;
};

这些槽既可从 `C++ ` 调用，也可从 `QML` 调用。例如，“卫星标识符”（Satellite Identifier）委托使用 `updateSelectedSystems() ` 槽来显示或隐藏属于特定卫星系统的卫星信息。同样，“卫星状态”（Satellite Status）委托使用 `updateShowInView() ` 和 `updateShowInUse() ` 槽来筛选具有特定状态的卫星。

Repeater {
    model: root.satelliteSystemModel
    delegate: CheckElement {
        required property var modelData
        text: modelData.name
        Layout.alignment: Qt.AlignRight
        onCheckedChanged: {
            root.sortFilterModel.updateSelectedSystems(modelData.id, checked)
        }
    }
}
    ...
CheckElement {
    text: qsTr("In View")
    Layout.alignment: Qt.AlignRight
    onCheckedChanged: root.sortFilterModel.updateShowInView(checked)
}
CheckElement {
    text: qsTr("In Use")
    Layout.alignment: Qt.AlignRight
    onCheckedChanged: root.sortFilterModel.updateShowInUse(checked)
}

QML 模块注册

CMake 构建

对于基于 CMake 的构建，我们需要在CMakeLists.txt 中添加以下内容：

qt_add_qml_module(satelliteinfo
    URI SatelliteInformation
    VERSION 1.0
    SOURCES
        roles.h
        satellitemodel.cpp satellitemodel.h
        sortfiltermodel.cpp sortfiltermodel.h
    QML_FILES
        ApplicationScreen.qml
        Button.qml
        Header.qml
        HelpPopup.qml
        LegendBox.qml
        Main.qml
        RssiView.qml
        PageButton.qml
        PermissionsScreen.qml
        PositionBox.qml
        SatelliteView.qml
        SettingsView.qml
        SkyView.qml
        Theme.qml
        ViewSwitch.qml
    RESOURCES
        icons/checkbox.svg
        icons/checkbox_blank.svg
        icons/darkmode.svg
        icons/filter.svg
        icons/help.svg
        icons/lightmode.svg
        icons/place.svg
        icons/qtlogo_green.png
        icons/qtlogo_white.png
        icons/rssiview.svg
        icons/satellite_small.png
        icons/satellite1.png
        icons/satellite2.png
        icons/search.svg
        icons/settings.svg
        icons/skyview.svg
        icons/sort.svg
        icons/tableview.svg
)

qmake 构建

对于 qmake 构建，我们需要按以下方式修改satelliteinfo.pro 文件：

CONFIG += qmltypes
QML_IMPORT_NAME = SatelliteInformation
QML_IMPORT_MAJOR_VERSION = 1

qml_resources.files = \
    qmldir \
    ApplicationScreen.qml \
    Button.qml \
    Header.qml \
    HelpPopup.qml \
    LegendBox.qml \
    Main.qml \
    RssiView.qml \
    PageButton.qml \
    PermissionsScreen.qml \
    PositionBox.qml \
    SatelliteView.qml \
    SettingsView.qml \
    SkyView.qml \
    Theme.qml \
    ViewSwitch.qml

qml_resources.prefix = /qt/qml/SatelliteInformation

RESOURCES += qml_resources

icon_resources.files = \
    icons/checkbox.svg \
    icons/checkbox_blank.svg \
    icons/darkmode.svg \
    icons/filter.svg \
    icons/help.svg \
    icons/lightmode.svg \
    icons/place.svg \
    icons/qtlogo_green.png \
    icons/qtlogo_white.png \
    icons/rssiview.svg \
    icons/satellite_small.png \
    icons/satellite1.png \
    icons/satellite2.png \
    icons/search.svg \
    icons/settings.svg \
    icons/skyview.svg \
    icons/sort.svg \
    icons/tableview.svg

icon_resources.prefix = /qt/qml/SatelliteInformation

RESOURCES += icon_resources

源文件

示例项目 @ code.qt.io

另请参阅 所有 Qt 示例、Qt Positioning 示例以及Qt Quick 示例和教程。
