场景图 - 自定义 QSGRenderNode

演示如何使用QSGRenderNode 在Qt Quick 场景图中实现自定义渲染。

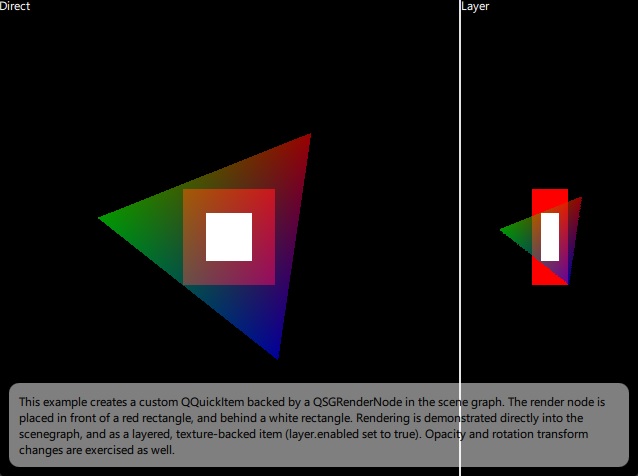

自定义渲染节点示例展示了如何实现QQuickItem 子类，该子类由源自QSGRenderNode 的场景图节点支持，提供自己的基于QRhi 的渲染。

注：该示例演示了执行可移植、跨平台 3D 渲染的高级底层功能，同时依赖于 Qt GUI 模块中兼容性保证有限的 API。要使用QRhi API，应用程序需要链接到Qt::GuiPrivate 并包含<rhi/qrhi.h> 。

QSGRenderNode 这样就可以直接访问场景图中的渲染硬件接口（RHI）。本示例演示了如何创建基于的渲染节点，并使用自定义项目对其进行管理。渲染节点创建一个 RHI 管道，更新顶点和统一缓冲区，并渲染到 RHI 命令缓冲区。QSGRenderNode

实际上，这是一种可移植的跨平台方法，可与场景图自身的渲染联机执行自定义渲染，而无需使用 OpenGL、Metal 或 Vulkan 等本地 3D API。相反，应用程序使用 Qt 的图形和着色器抽象层。

QSGRenderNode Qt Graphics 是将自定义 2D/3D 渲染集成到场景的三种方法之一。其他两种方法是：在或场景中执行渲染，或针对专用渲染目标（纹理）生成一个独立的渲染传递，然后让场景中的一个项目显示该纹理。基于的方法与前者类似，不涉及额外的渲染传递或渲染目标，并允许在场景自身的渲染中 "内联 "注入自定义渲染命令。Qt Quick before after Qt Quick QSGRenderNode Qt Quick

有关这三种方法，请参阅下面的示例：

Scene Graph - RHI Under QML- 演示基于QQuickWindow::beforeRendering() 信号的 "underlay "方法。不需要额外的渲染传递和资源，但与Qt Quick 场景其他部分的合成和混合非常有限。在Qt Quick 场景的 "下方 "或 "上方 "进行渲染是最简单的方法。
场景图 - RHI 纹理项- 演示创建一个自定义的QQuickItem ，将其渲染为纹理，并显示用生成的内容制作的四边形纹理。这种方法非常灵活，可以将生成的二维图像与Qt Quick 场景的其余部分完全混合和合成。但这需要额外的渲染通道和渲染目标。
本示例演示了 "内联 "方法，即Qt Quick 场景图在主渲染过程中调用自定义项和节点实现。这种方法可以提高性能（不涉及额外的渲染传递、贴图和混合），但也有潜在的缺陷，而且是最复杂的方法。

自定义项源于QQuickItem 。最重要的是，它重新实现了updatePaintNode() 。

class CustomRender : public QQuickItem
{
    Q_OBJECT
    Q_PROPERTY(QList<QVector2D> vertices READ vertices WRITE setVertices NOTIFY verticesChanged)
    QML_ELEMENT

public:
    explicit CustomRender(QQuickItem *parent = nullptr);

    QList<QVector2D> vertices() const;
    void setVertices(const QList<QVector2D> &newVertices);

signals:
    void verticesChanged();

protected:
    QSGNode *updatePaintNode(QSGNode *old, UpdatePaintNodeData *) override;

private:
    QList<QVector2D> m_vertices;
};

构造函数设置了ItemHasContents 标志，表明这是一个可视化项目。

CustomRender::CustomRender(QQuickItem *parent)
    : QQuickItem(parent)
{
    setFlag(ItemHasContents, true);
    connect(this, &CustomRender::verticesChanged, this, &CustomRender::update);
}

updatePaintNode() 实现会创建一个自定义场景图节点实例（如果尚未完成）。此项目的后备QSGNode 树包含一个节点，即QSGRenderNode 派生类的实例。在使用Qt Quick 的线程渲染模型时，该函数在渲染线程上调用，主线程被阻塞。因此，访问主线程数据（如存储在 QQuickItems 中的数据）是安全的。节点，即QSGRenderNode 子类的实例，将 "生活 "在呈现线程上。

QSGNode *CustomRender::updatePaintNode(QSGNode *old, UpdatePaintNodeData *)
{
    CustomRenderNode *node = static_cast<CustomRenderNode *>(old);

    if (!node)
        node = new CustomRenderNode(window());

    node->setVertices(m_vertices);

    return node;
}

CustomRenderNode 类派生自QSGRenderNode ，重新实现了许多虚拟函数。为了管理QRhi 资源（缓冲区、管道等），智能指针在这种情况下非常有用，因为当QRhi 仍然可用时，场景图会将节点与渲染线程（如果有的话）上的其他场景一起销毁，因此通过析构函数或智能指针释放资源是合法和安全的。

class CustomRenderNode : public QSGRenderNode
{
public:
    CustomRenderNode(QQuickWindow *window);

    void setVertices(const QList<QVector2D> &vertices);

    void prepare() override;
    void render(const RenderState *state) override;
    void releaseResources() override;
    RenderingFlags flags() const override;
    QSGRenderNode::StateFlags changedStates() const override;

protected:
    QQuickWindow *m_window;
    std::unique_ptr<QRhiBuffer> m_vertexBuffer;
    std::unique_ptr<QRhiBuffer> m_uniformBuffer;
    std::unique_ptr<QRhiShaderResourceBindings> m_resourceBindings;
    std::unique_ptr<QRhiGraphicsPipeline> m_pipeline;
    QList<QRhiShaderStage> m_shaders;
    bool m_verticesDirty = true;
    QList<QVector2D> m_vertices;
};

表现良好的QSGRenderNode 子类也会重新实现releaseResources()，在这种情况下，它可以是一组简单的 reset() 调用。

void CustomRenderNode::releaseResources()
{
    m_vertexBuffer.reset();
    m_uniformBuffer.reset();
    m_pipeline.reset();
    m_resourceBindings.reset();
}

QSGRenderNode 是通过QRhi API（而不是直接通过 OpenGL、Vulkan、Metal 等）进行渲染的，它会将项目变换考虑在内（因为它实际上只进行 2D 渲染）。因此，指定适当的标记可能会带来微小的性能提升。

QSGRenderNode::RenderingFlags CustomRenderNode::flags() const
{
    // We are rendering 2D content directly into the scene graph using QRhi, no
    // direct usage of a 3D API. Hence NoExternalRendering. This is a minor
    // optimization.

    // Additionally, the node takes the item transform into account by relying
    // on projectionMatrix() and matrix() (see prepare()) and never rendering at
    // other Z coordinates. Hence DepthAwareRendering. This is a potentially
    // bigger optimization.

    return QSGRenderNode::NoExternalRendering | QSGRenderNode::DepthAwareRendering;
}

每次Qt Quick 场景渲染时，都会调用 prepare() 和 render() 函数。第一个函数在准备（但尚未记录）渲染时被调用。这通常会创建缓冲区、纹理和图形管道等资源（如果尚未完成），并排队向它们上传数据。

void CustomRenderNode::prepare()
{
    QRhi *rhi = m_window->rhi();
    QRhiResourceUpdateBatch *resourceUpdates = rhi->nextResourceUpdateBatch();

    if (m_verticesDirty) {
        m_vertexBuffer.reset();
        m_verticesDirty = false;
    }

    if (!m_vertexBuffer) {
        m_vertexBuffer.reset(rhi->newBuffer(QRhiBuffer::Immutable, QRhiBuffer::VertexBuffer,
                                            m_vertices.count() * sizeof(QVector2D)));
        m_vertexBuffer->create();
        resourceUpdates->uploadStaticBuffer(m_vertexBuffer.get(), m_vertices.constData());
    }

当以QQuickWindow 的 swapchain 或纹理（如果是分层项目，或在ShaderEffectSource 中）为目标的呈现过程的录制处于活动状态时，render() 函数将被调用。

void CustomRenderNode::render(const RenderState *)
{
    QRhiCommandBuffer *cb = commandBuffer();
    cb->setGraphicsPipeline(m_pipeline.get());
    QSize renderTargetSize = renderTarget()->pixelSize();
    cb->setViewport(QRhiViewport(0, 0, renderTargetSize.width(), renderTargetSize.height()));
    cb->setShaderResources();
    QRhiCommandBuffer::VertexInput vertexBindings[] = { { m_vertexBuffer.get(), 0 } };
    cb->setVertexInput(0, 1, vertexBindings);
    cb->draw(m_vertices.count());
}

示例项目 @ code.qt.io

另请参阅 QSGRenderNode,QRhi,Scene Graph - RHI Under QML,Scene Graph - RHI Texture Item 和Qt Quick Scene Graph。
