Qt Quick TableViews 示例 - Pixelator

Pixelator 示例演示了如何使用 QML 中的 `TableView ` 和委托来实现自定义表格模型。

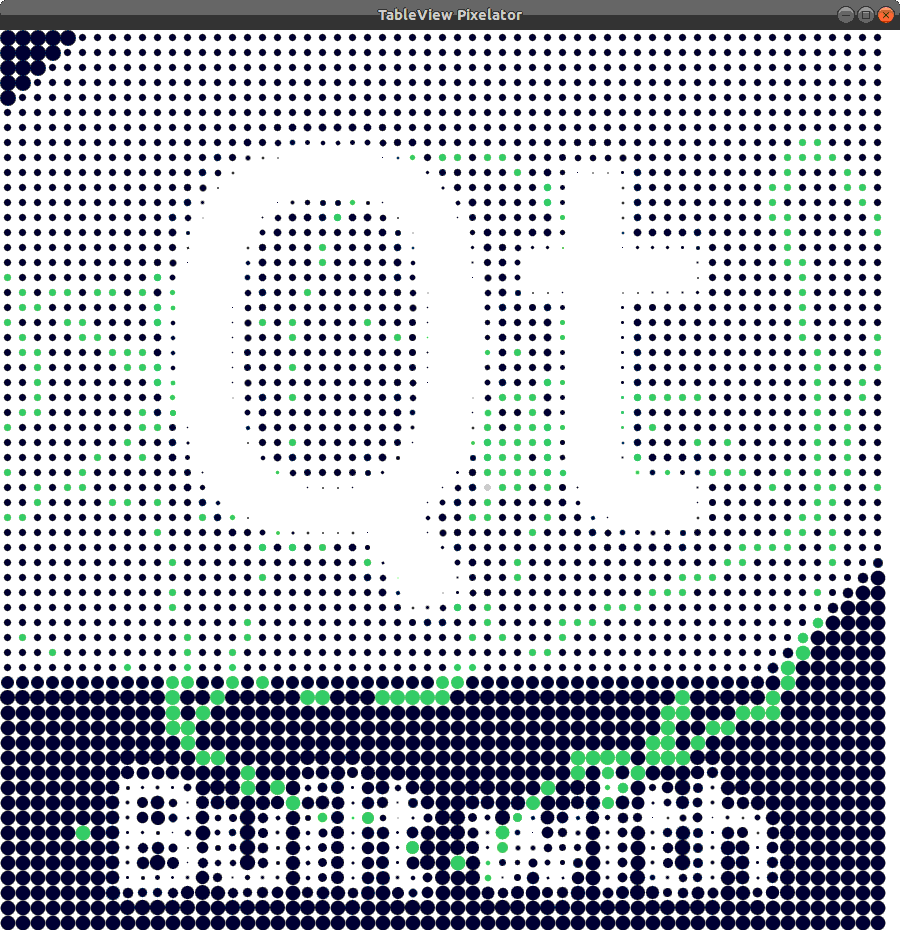

使用 TableView 将 Qt 徽标显示为点阵图案，其中点的大小基于像素灰度值

运行示例

您可以通过以下方式运行该示例：

class ImageModel : public QAbstractTableModel
{
    Q_OBJECT
    Q_PROPERTY(QString source READ source WRITE setSource NOTIFY sourceChanged)
    QML_ELEMENT
public:
    ImageModel(QObject *parent = nullptr);

    QString source() const;
    void setSource(const QString &source);

    int rowCount(const QModelIndex &parent = QModelIndex()) const override;
    int columnCount(const QModelIndex &parent = QModelIndex()) const override;

    QVariant data(const QModelIndex &index, int role = Qt::DisplayRole) const override;

    QVariant headerData(int /* section */, Qt::Orientation /* orientation */,
                        int role) const override;

signals:
    void sourceChanged();

private:
    QString m_source;
    QImage m_image;
};

我们只需要一个简单的只读表模型。因此，我们需要实现函数来指定图像的尺寸，并将数据提供给 `TableView`。我们使用Qt 属性系统和一个源属性 `QString ` 来设置图像的路径。我们还添加了 `QML_ELEMENT ` 宏，以便将模型暴露给 QML。

void ImageModel::setSource(const QString &source)
{
    if (m_source == source)
        return;

    beginResetModel();
    m_source = source;
    m_image.load(m_source);
    endResetModel();
}

在此，我们会在源路径设置好时加载图像。当源路径发生变化时，我们需要先调用beginResetModel() 。图像加载完成后，我们需要调用endResetModel() 。

int ImageModel::rowCount(const QModelIndex &parent) const
{
    if (parent.isValid())
        return 0;
    return m_image.height();
}

int ImageModel::columnCount(const QModelIndex &parent) const
{
    if (parent.isValid())
        return 0;
    return m_image.width();
}

行数和列数分别设置为图像的高度和宽度。

QVariant ImageModel::data(const QModelIndex &index, int role) const
{
    if (!index.isValid() || role != Qt::DisplayRole)
        return QVariant();
    return qGray(m_image.pixel(index.column(), index.row()));
}

此重载函数允许我们访问图像中的像素数据。当我们使用“display”角色调用此函数时，将返回像素的灰度值。

Component {
    id: pixelDelegate

    Item {
        required property real display

        readonly property real gray: display / 255.0
        readonly property real size: 16

        implicitWidth: size
        implicitHeight: size

TableView 中的每个像素均通过委托组件显示。该组件包含一个项目，其隐含的高度和宽度定义了表格的单元格大小。它还具有一个属性，用于存储从模型中获取的像素灰度值。

Rectangle {
    id: rect
    anchors.centerIn: parent
    color: "#09102b"
    radius: parent.size - parent.gray * parent.size
    implicitWidth: radius
    implicitHeight: radius

在Item 内部，有一个圆角Rectangle ，其大小和半径根据像素的灰度值确定。

MouseArea {
    anchors.fill: parent
    hoverEnabled: true
    onEntered: rect.color = "#cecfd5"
    onExited: colorAnimation.start()
}

为了增加一点交互性，我们在Item 内部放置了一个MouseArea ，并在鼠标悬停时更改矩形的颜色。

ColorAnimation on color {
    id: colorAnimation
    running: false
    to: "#41cd52"
    duration: 1500
}

当颜色发生变化时，Rectangle 还会进行简短的颜色动画，实现颜色之间的淡入淡出过渡。

TableView {
    id: tableView
    anchors.fill: parent
    model: ImageModel {
        source: ":/qt.png"
    }

    delegate: pixelDelegate
}

该TableView 覆盖整个窗口，并附带了一个自定义ImageModel 的实例。

示例项目 @ code.qt.io
