用例 - QML 中的可视化元素

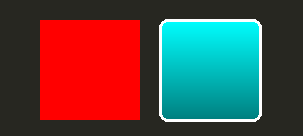

矩形类型

用于最基本的视觉效果、 Qt Quick提供了一个Rectangle 类型来绘制矩形。这些矩形可以用颜色或垂直梯度着色。Rectangle 类型还能在矩形上绘制边框。

要绘制矩形以外的自定义形状，请参阅Canvas 类型，或使用图像类型显示预渲染图像。

import QtQuick

Item {

    width: 320
    height: 480

    Rectangle {
        color: "#272822"
        width: 320
        height: 480
    }

    // This element displays a rectangle with a gradient and a border
    Rectangle {
        x: 160
        y: 20
        width: 100
        height: 100
        radius: 8 // This gives rounded corners to the Rectangle
        gradient: Gradient { // This sets a vertical gradient fill
            GradientStop { position: 0.0; color: "aqua" }
            GradientStop { position: 1.0; color: "teal" }
        }
        border { width: 3; color: "white" } // This sets a 3px wide black border to be drawn
    }

    // This rectangle is a plain color with no border
    Rectangle {
        x: 40
        y: 20
        width: 100
        height: 100
        color: "red"
    }
}

图像类型

Qt Quick提供的图像类型可用于显示图像。图像类型有一个source 属性，其值可以是远程或本地 URL，也可以是嵌入在已编译资源文件中的图像文件的 URL。

// This element displays an image. Because the source is online, it may take some time to fetch
Image {
    x: 40
    y: 20
    width: 61
    height: 73
    source: "http://codereview.qt-project.org/static/logo_qt.png"
}

对于更复杂的图像，还有其他与Image 相似的类型。BorderImage 可绘制具有网格缩放功能的图像，适用于用作边框的图像。AnimatedImage 可播放 .gif 和 .mng 动画图片。AnimatedSprite 和SpriteSequence 可播放以非动画图像格式相邻存储的多帧动画。

要显示视频文件和摄像机数据，请参阅 Qt Multimedia模块。

共享可视化属性

由 Qt Quick提供的所有可视化项都基于项类型，该类型为可视化项提供了一组通用属性，包括不透明度和变换属性。

不透明度和可见性

Qt Quick 提供的 QML 对象类型内置了对opacity 的支持。不透明度可通过动画实现从透明状态到透明状态的平滑过渡。可见性也可以用visible 属性更有效地管理，但代价是不能动画化。

import QtQuick

Item {

    width: 320
    height: 480

    Rectangle {
        color: "#272822"
        width: 320
        height: 480
    }

    Item {
        x: 20
        y: 270
        width: 200
        height: 200
        MouseArea {
            anchors.fill: parent
            onClicked: topRect.visible = !topRect.visible
        }
        Rectangle {
            x: 20
            y: 20
            width: 100
            height: 100
            color: "red"
        }
        Rectangle {
            id: topRect
            opacity: 0.5

            x: 100
            y: 100
            width: 100
            height: 100
            color: "blue"
        }
    }
}

变换

Qt Quick 类型内置了对变换的支持。如果希望旋转或缩放可视内容，可以设置或属性。这些属性也可以制作动画。Item::rotation Item::scale

import QtQuick

Item {

    width: 320
    height: 480

    Rectangle {
        color: "#272822"
        width: 320
        height: 480
    }

    Rectangle {
        rotation: 45 // This rotates the Rectangle by 45 degrees
        x: 20
        y: 160
        width: 100
        height: 100
        color: "blue"
    }
    Rectangle {
        scale: 0.8 // This scales the Rectangle down to 80% size
        x: 160
        y: 160
        width: 100
        height: 100
        color: "green"
    }
}

如需更复杂的变换，请参阅Item::transform 属性。
