矢量图像示例

您可以在 Qt 应用程序中通过多种不同方式嵌入二维矢量图形。本示例重点介绍SVG 格式及其在 Qt 中的应用。作为基准，Qt 支持“SVG Tiny 1.2 ”配置文件的静态功能。此外， Qt SVG 可选地支持完整配置文件中的某些功能，但本示例中未使用这些功能。

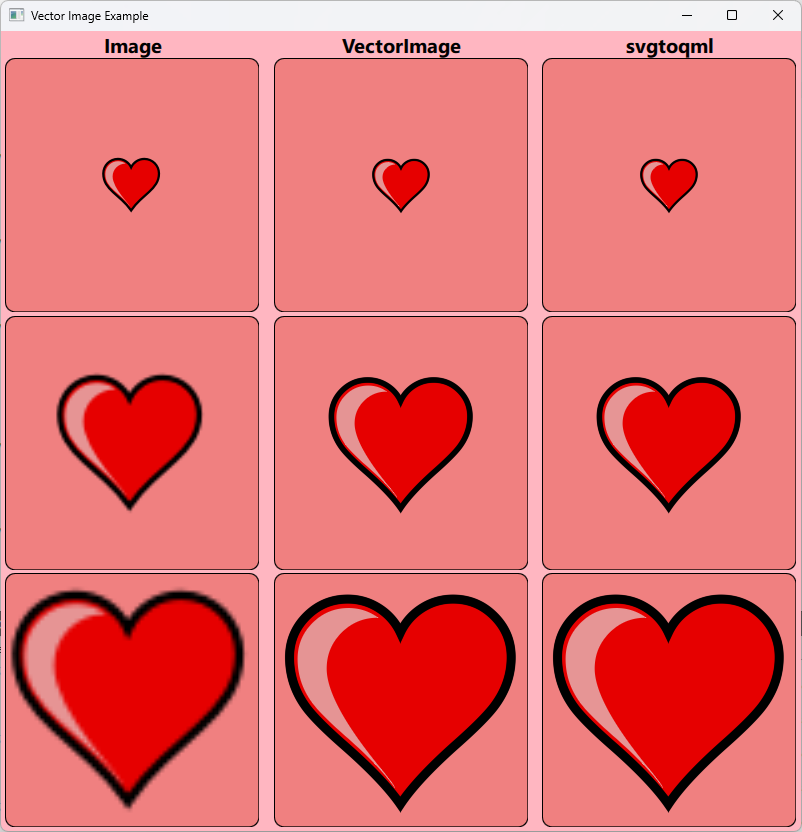

本示例展示了一个由 3×3 个单元格组成的网格，每个单元格都包含同一张心形矢量图像。该心形图像以SVG 文件的形式随示例提供。

在网格中，每一行都以不同的缩放比例（分别是 1x、2.5x 和 4x）显示该图像。

每列代表在 Qt 中渲染矢量图形的一种不同方式。最左侧一列是Image 组件，中间一列是VectorImage 组件，最右侧一列是使用svgtoqml工具生成的预生成QML 表示形式。

每种矢量图形渲染方法都有其优缺点，适用于不同的使用场景。为了明智地选择使用哪种方法，了解它们之间的具体差异非常有帮助。

Image 组件和 Qt SVG

当您使用Image 元素并将SVG 文件设为源文件时，这将调用位于 Qt SVG中的图像格式插件。该插件将解析SVG 文件，使用QPainter 中的软件栅格化器将其栅格化，然后将其作为位图图像提供给Qt Quick 。这相当于使用QSvgRenderer 类来绘制图像。

        Image {
            sourceSize: Qt.size(topLevel.sourceSize, topLevel.sourceSize)
            source: "heart.svg"
        }

由于矢量图像是在特定尺寸下栅格化的，因此对Image 应用的任何变换都会作用于栅格化后的图像。这可能会导致像素化伪影和曲线不平整。

若要通过Image 加载矢量图像，最佳做法是按您计划显示的确切尺寸请求该图像。当Image 以1倍缩放比例显示在最顶行时，其外观与其他图像完全一致，但在更高缩放比例下，图像会开始显得模糊。

如果图像始终仅以单一尺寸显示，那么这通常是性能最佳的选择。虽然将图像栅格化为指定尺寸会产生初始化开销，但此后将数据复制到屏幕上的开销非常低。

但随着图像被请求以多种不同尺寸显示，初始化开销会逐渐增加，累积的内存占用也会随之增长。在低端设备上，图像的动画缩放效果往往会过于耗资源，难以在全帧率下运行。对于此类用例，应考虑使用VectorImage 和svgtoqml。

VectorImage 组件

作为Image 的替代方案，Qt 提供了VectorImage 组件。该组件将SVG 格式的图像转换为Qt Quick 中的矢量图形表示，并在渲染到屏幕时，根据需求在图形硬件上进行光栅化。

        VectorImage {
            width: topLevel.sourceSize
            height: topLevel.sourceSize
            preferredRendererType: VectorImage.CurveRenderer
            source: "heart.svg"
        }

由于图像未预先栅格化，因此我们可以对其应用变换，而不会损失原始形状的保真度。请注意，该示例使用了VectorImage.CurveRenderer 渲染器类型。当图像需要变换且需要抗锯齿时，建议使用此类型。

这意味着我们可以以任意尺寸显示图像，甚至可以对图像的缩放比例进行动画处理，而所有运算都将由图形硬件完成。 不过，当“VectorImage ”渲染到屏幕上时，其开销会比渲染“Image ”稍高一些。这是因为曲线的光栅化是在每次组件渲染时才进行的，而非预先完成。

因此，VectorImage 最适合尺寸频繁变化的矢量图形。当图像的目标尺寸非常大且需要考虑内存消耗时，它也是一种合适的选择。使用Image 时，完整的栅格化图像必须存储在图形内存中。因此，内存消耗将随图像尺寸的增加而增加。 无论渲染时的目标尺寸如何，VectorImage 所消耗的内存都保持不变。

svgtoqml工具

VectorImage 组件会在运行时解析SVG 文件，并构建由Qt Quick 项组成的等效场景。

如果SVG 是应用程序资源的一部分，则可以使用svgtoqml工具提前完成部分工作。该工具生成的场景与VectorImage 相同，但不是在运行时构建，而是创建一个QML 文件，该文件可以包含在应用程序项目中。

在此示例中，heart.svg 文件会在构建过程中自动转换为Heart.qml 。

qt_target_qml_from_svg(vectorimageexample
    CURVE_RENDERER
    OPTIMIZE_PATHS
    FILES heart.svg
    OUTPUTS Heart.qml
    COPYRIGHT_STATEMENT
        "Copyright © 2024 The Qt Company Ltd.\\nSPDX-License-Identifier: LicenseRef-Qt-Commercial OR BSD-3-Clause"
)

该组件可以像其他任何Qt Quick 项目一样在场景中实例化。

        Heart {
            width: topLevel.sourceSize
            height: topLevel.sourceSize
        }

通过这种方法，我们无需在每次启动应用程序时都解析SVG 文件。此外，svgtoqml 工具可以优化和分析形状，从而为渲染器提供提示，进一步加快其运行时的处理速度。

svgtoqml工具应适用于与VectorImage 相同的使用场景，并且当SVG 文件在应用程序构建时作为资源提供（而非由应用程序的最终用户提供）时，应优先使用该工具。
