自定义材质编辑器

材质编辑器工具

QtQuick3D 材质编辑器工具是一种图形用户界面工具,通过提供材质的实时预览、语法高亮显示、错误报告以及将材质导出到CustomMaterial QML 组件的功能,使CustomMaterials 的创作变得更加容易。

使用方法

材料编辑器可通过运行命令启动:

$(QTDIR)/bin/materialeditor[.exe]

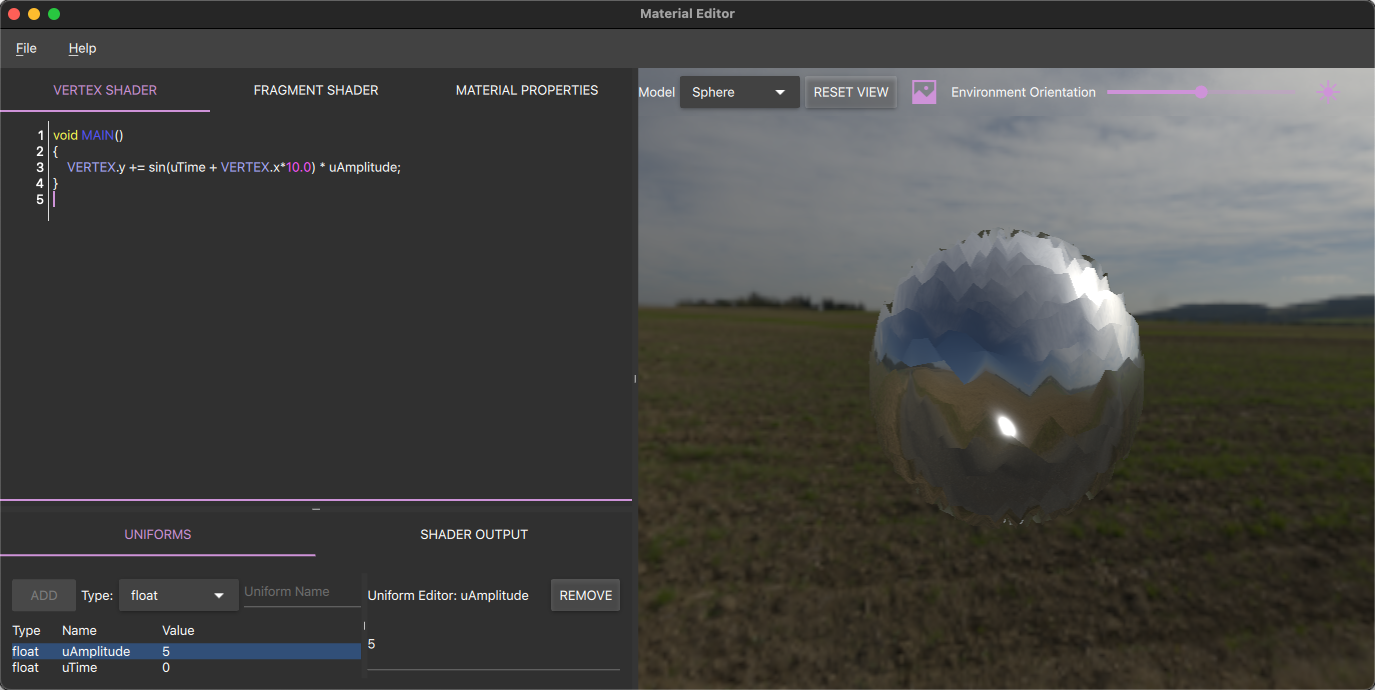

材质编辑器窗口由两个主要部分组成,左侧为编辑器,右侧为预览。

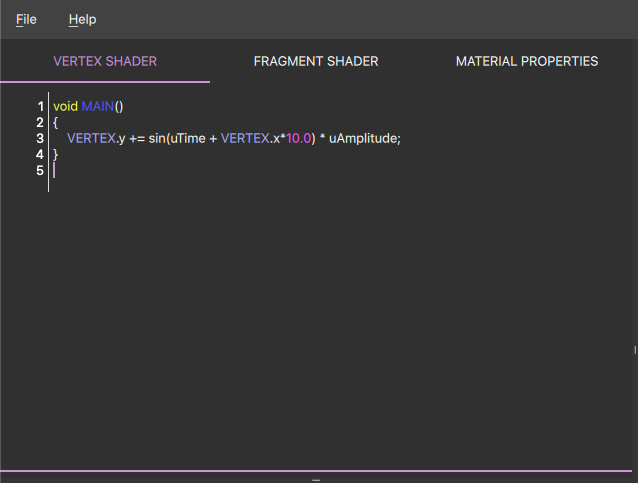

着色器编辑

编辑器视图中有两个编辑器,一个用于顶点着色器,另一个用于片段着色器。编辑着色器片段时,更改结果将立即显示在预览中。如果无法装配材质,则会在输出面板中显示描述问题的信息。

用于编写CustomMaterial 着色器片段的语言是 Vulkan 风格的 GLSL,其中还包含一些QtQuick3D 专用的附加关键字,这些关键字以全部大写字母书写,非常容易识别。编辑器也会高亮显示QtQuick3D 的特定关键字。

有关着色器片段所用语言的更详细概述,以及着色器片段与渲染管道其他部分的交互方式, 请参阅可编程材质文档。

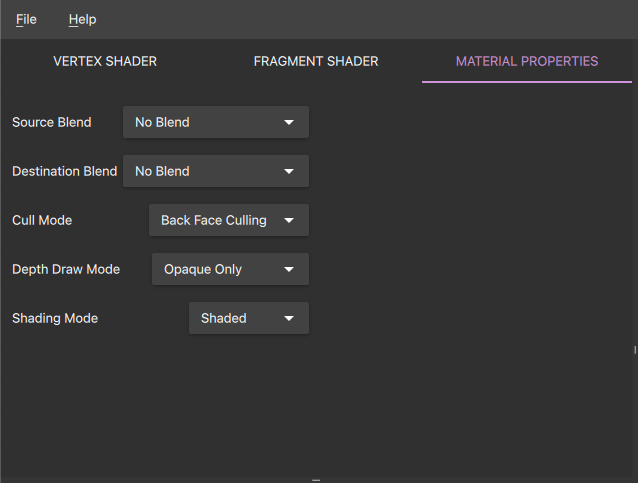

材质属性

材质属性 "部分包含材质的常用 QML 属性。这些属性以及它们如何影响材质,详见CustomMaterial 文档。

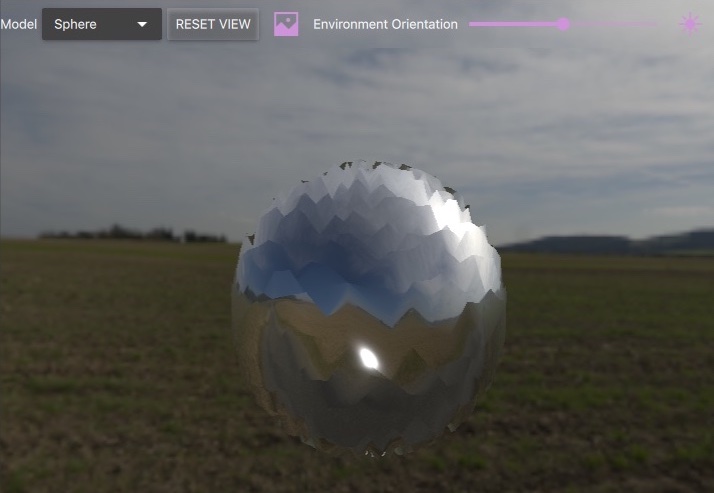

预览

除了显示当前材质的渲染效果外,预览面板还包含一系列可调整的控件,以查看材质在不同条件下的外观。用户可以通过这些控件选择不同的模型、切换使用基于图像的照明打开关闭场景光以及调整环境的旋转。还可以使用鼠标围绕模型旋转。

制服

统一表中列出了着色器使用的统一。可以随时添加、删除或更改制服,但着色器片段使用的所有制服都需要添加到制服表中。一旦添加了制服,两个着色器都可以访问该制服。将材质导出到 QML 组件时,制服将成为材质组件的属性。

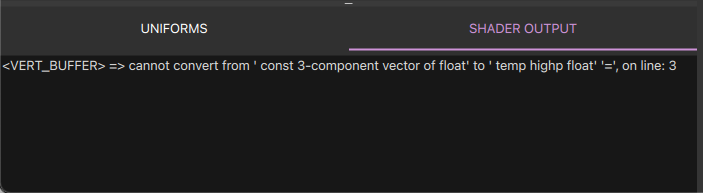

输出面板

输出面板显示诊断信息,例如在着色器片段中发现的错误。

导入着色器

着色器片段可导入到应用程序中,这些文件的扩展名为.vert.frag ,预计将包含纯文本。当然,如果着色器代码的语言或形式与CustomMaterial 不兼容,则需要手动调整导入的着色器片段(工具不会尝试翻译)。

保存和加载项目

材质编辑器可以使用自己的项目格式保存或加载项目文件。材料编辑器项目文件的扩展名为.qmp

注意: "材质编辑器 "的项目文件格式并非用于运行时使用,而是仅供 "材质编辑器 "使用。

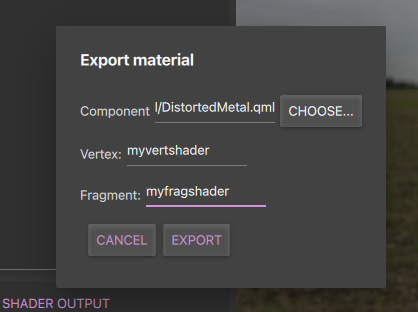

导出。

要在应用程序中使用材质,需要将其导出为 QML 组件,可以从应用程序菜单中打开导出对话框。导出对话框会要求输入输出文件夹、材质组件名称和着色器片段名称。成功导出材质后,输出文件夹将包含一个描述材质的 QML 组件,以及材质所需的着色器片段和纹理。
